Bedienungsanleitung für Helvia ONDA FCW/BW Serie Deckenlautsprecher
Schnellstartanleitung und Installationshandbuch für Helvia ONDA FCW und BW Serie Deckenlautsprecher. Erfahren Sie mehr über Montage, Verkabelung, 70V/100V-Anschluss und technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Helvia ONDA FCW/BW Serie sind 2-Wege-Deckenlautsprecher. Die FCW-Serie ist für 8-Ohm-Betrieb ausgelegt, während die BW-Serie über einen integrierten Transformator für 70V/100V-Systeme verfügt. S. 9, 10
Wichtigste Schritte
- Installation durchführen S. 14
- Leistungsabgriff bei BW-Serie wählen S. 15, 16
Probleme und Lösungen
Verzerrter Klang
Verstärker übersteuert (Clipping). Lautstärke reduzieren.
S. 16Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Regelmäßige Reinigung mit trockenem Tuch, keine chemischen Lösungsmittel verwenden. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Impedanz | 8 Ohm | Standardimpedanz für alle Modelle. | S. 21 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5, 6, 7
- Installation S. 13, 14, 15
- Technische Daten S. 21
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Helvia ONDA FCW und BW Serie Deckenlautsprecher. Die ONDA-FCW-Serie ist für den Betrieb an 8-Ohm-Verstärkern konzipiert, während die ONDA-BW-Serie über einen integrierten Transformator für 70V/100V-Systeme verfügt.
Installation
Die Installation erfordert Fachkenntnisse. Stellen Sie sicher, dass die Deckenstruktur das Gewicht des Lautsprechers tragen kann.
- Loch vorbereiten: Zeichnen Sie ein Loch in die Decke gemäß den Maßen in der Tabelle (siehe Kapitel 4).
- Bohren: Bohren Sie das Loch vorsichtig aus.
- Kabel verlegen: Führen Sie das Lautsprecherkabel durch die Öffnung.
- Anschluss: Verbinden Sie die Kabel mit den entsprechenden Anschlüssen.
- Einsetzen: Setzen Sie den Lautsprecher in die Decke ein und fixieren Sie ihn mit den 4 Schrauben.
Anschluss
ONDA-BW Serie: Diese Modelle verfügen über einen Leistungsabgriff (Power Tap) an der Vorderseite. Wählen Sie die passende Einstellung für Ihr 70V/100V-System oder 8 Ohm. Stellen Sie den Schalter niemals auf die Position "-" (Position 1) bei 100V-Betrieb.
ONDA-FCW Serie: Diese Modelle werden direkt an 8-Ohm-Verstärker angeschlossen. Achten Sie strikt auf die korrekte Polarität (+ und -), um Phasenfehler und Klangverluste zu vermeiden.
Wartung und Sicherheit
- Reinigen Sie die Lautsprecher nur mit einem trockenen, weichen Tuch.
- Vermeiden Sie chemische Lösungsmittel.
- Überprüfen Sie regelmäßig die Befestigungspunkte auf festen Sitz.
- Installieren Sie die Lautsprecher nicht in feuchten Umgebungen oder direkt unter Wasserquellen, sofern nicht anders spezifiziert.
Praktische Hilfe
Typische Probleme
Verzerrter Klang bei hoher Lautstärke
Der Verstärker übersteuert (Clipping). Reduzieren Sie die Lautstärke am Verstärker.
Klang klingt unnatürlich oder ohne Bass
Die Polarität (+/-) der Lautsprecherkabel ist vertauscht. Prüfen Sie die Verkabelung.
Lautsprecher sitzt locker in der Decke
Überprüfen Sie die 4 Befestigungsschrauben und ziehen Sie diese nach. Prüfen Sie die Deckenbeschaffenheit.
Vor der Verwendung
- Deckenbeschaffenheit auf Tragfähigkeit prüfen
- Geeignetes Werkzeug für den Deckenausschnitt bereitstellen
- Verstärker vor dem Anschluss ausschalten
- Polarität der Kabel markieren
- Leistungsbedarf des Systems berechnen (bei 70V/100V)
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Schritt-für-Schritt Montageanleitung (S. 14)

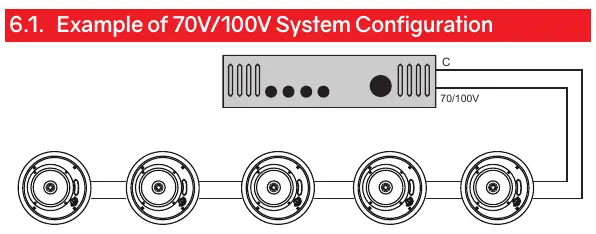

- Verkabelungsschema 70V/100V (S. 17)
- Verkabelungsschema 8 Ohm (S. 17)

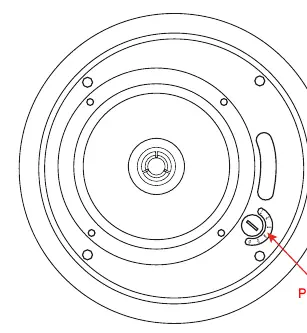

- Leistungswahlschalter (S. 16)
Modellkompatibilität
- ONDA-FCW Serie: Nur 8 Ohm Betrieb.
- ONDA-BW Serie: 70V/100V oder 8 Ohm Betrieb möglich.
