Bedienungsanleitung für BUSH CBAR7W Soundbar
Detaillierte Bedienungsanleitung für die BUSH CBAR7W Soundbar. Erfahren Sie alles über die Installation, Wandmontage, Bluetooth-Verbindung, EQ-Einstellungen und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die BUSH CBAR7W ist eine 4.1-Kanal-Soundbar mit 200W Leistung. Sie unterstützt Bluetooth-Streaming sowie kabelgebundene Verbindungen über RCA, Coaxial, Optical und 3,5mm AUX. S. 1, 10
Wichtigste Schritte
- Bluetooth-Kopplung S. 7, 8
- Wandmontage S. 9
Erste Inbetriebnahme
- Batterie in Fernbedienung einlegen, Soundbar mit Strom verbinden, gewünschte Audioquelle wählen. S. 4, 6
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kein Ton
Lautstärke prüfen, Quellgerät auf PCM einstellen, Bluetooth-Verbindung prüfen.
S. 10Wartung und Reset
- Reinigung nur mit trockenem, fusselfreiem Tuch. Keine Reinigungsmittel verwenden. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 200W MAX | Maximale Ausgangsleistung | S. 10 |
| Stromversorgung | 100-240V ~ 50-60Hz | Netzspannung | S. 10 |
| Abmessungen | 930 x 90 x 60 mm | Soundbar Größe | S. 10 |
Wo es im PDF steht
- Übersicht der Bedienelemente S. 3
- Wandmontage S. 9
- Technische Daten S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung unterstützt Sie bei der sicheren Installation und Nutzung Ihrer BUSH CBAR7W Soundbar. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bei Problemen oder fehlenden Teilen wenden Sie sich bitte an die Kunden-Hotline unter 0870 600 3030.
Sicherheitshinweise
- Das Gerät ist nur für den Innenbereich bestimmt.
- Nicht in der Nähe von Wasser oder Feuchtigkeit verwenden (z. B. Badewanne, Waschbecken, feuchter Keller).
- Das Gerät darf nicht mit Flüssigkeiten in Kontakt kommen.
- Bei Gewitter oder längerer Nichtbenutzung den Netzstecker ziehen.
- Das Gerät ist doppelt isoliert; ein Erdungsanschluss ist nicht erforderlich.
- Verwenden Sie zur Reinigung nur ein leicht feuchtes, fusselfreies Tuch. Keine Reinigungsmittel mit Alkohol, Ammoniak oder Scheuermitteln verwenden.

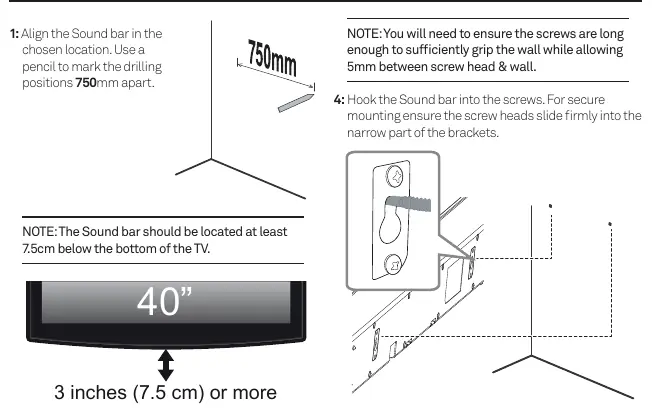

Installation und Wandmontage
Die Soundbar kann an der Wand montiert werden:
- Markieren Sie die Bohrlöcher mit einem Abstand von 750 mm.
- Die Soundbar sollte mindestens 7,5 cm unterhalb des Fernsehers montiert werden.
- Verwenden Sie geeignete Schrauben (nicht im Lieferumfang enthalten) und lassen Sie ca. 5 mm Abstand zwischen Schraubenkopf und Wand, um die Soundbar einzuhängen.
- Stellen Sie sicher, dass die Wand stabil genug ist.

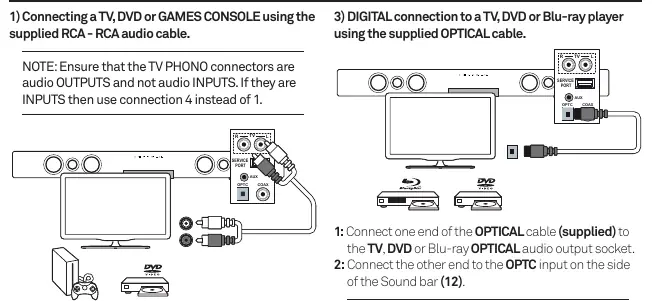

Anschlüsse
Die Soundbar bietet verschiedene Anschlussmöglichkeiten:
- RCA (Cinch): Für TV, DVD oder Spielekonsolen.
- Digital Coaxial: Für digitale Audioausgänge von TV, DVD oder Blu-ray-Playern.
- Optisch (Optical): Für digitale Audioausgänge.
- AUX (3,5 mm): Für MP3-Player oder ähnliche Geräte.
- Subwoofer: Wird über das mitgelieferte Lautsprecherkabel mit der Soundbar verbunden (Rot/Weiß zu Rot/Schwarz).
Hinweis: Bei digitalen Verbindungen muss am Quellgerät oft 'PCM (Downmix)' aktiviert werden.
Bedienung und Funktionen
- Standby: Das Gerät schaltet sich nach ca. 20 Minuten ohne Audiosignal automatisch in den Standby-Modus.
- EQ-Modi: Wählen Sie zwischen STANDARD, MOVIE, MUSIC oder NEWS.
- Bass: Einstellbar von -4 bis +4.
- Sleep-Timer: Einstellbar auf 5, 10, 15, 30, 45, 60 oder 90 Minuten.
- Display: Die Helligkeit kann in drei Stufen (LOW, MED, HIGH) angepasst werden.
Bluetooth-Betrieb
- Stellen Sie die Quelle auf 'BT'.
- Warten Sie, bis 'BT' blinkt (Pairing-Modus).
- Suchen Sie auf Ihrem Gerät nach 'BUSH CBAR7W'.
- Geben Sie bei Aufforderung das Passwort '0000' ein.
- Nach erfolgreicher Kopplung leuchtet 'BT' dauerhaft.
Fehlerbehebung
- Kein Ton: Prüfen Sie die Lautstärke, die Kabelverbindungen und ob das Quellgerät auf PCM eingestellt ist.
- Fernbedienung funktioniert nicht: Prüfen Sie die Batterie (CR2025), verringern Sie den Abstand oder zielen Sie direkt auf die Soundbar.
- Kein Strom: Prüfen Sie den Netzanschluss.
Technische Daten
- Leistung: 200W MAX
- Stromversorgung: 100-240V ~ 50-60Hz
- Bluetooth: Version 2.1, EDR, A2DP, AVRCP
- Abmessungen Soundbar: 930 x 90 x 60 mm
- Abmessungen Subwoofer: 264 x 251 x 274 mm
Praktische Hilfe
Typische Probleme
Kein Ton bei digitaler Verbindung
Stellen Sie sicher, dass der digitale Ausgang Ihres Quellgeräts (TV/DVD) auf 'PCM' oder 'PCM Downmix' eingestellt ist.
Fernbedienung reagiert nicht
Prüfen Sie, ob die CR2025-Batterie korrekt eingelegt ist. Verringern Sie den Abstand zum Gerät und zielen Sie direkt auf die Soundbar.
Gerät schaltet sich aus
Das Gerät verfügt über eine automatische Standby-Funktion nach 20 Minuten Inaktivität.
Vor der Verwendung
- Entfernen Sie den Isolierstreifen aus dem Batteriefach der Fernbedienung.
- Prüfen Sie, ob alle Kabel (Subwoofer, Audio) fest sitzen.
- Stellen Sie sicher, dass die Soundbar bei Wandmontage 7,5 cm unter dem TV platziert ist.
- Prüfen Sie die Einstellungen Ihres TV-Geräts für den Audioausgang.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Soundbar besitzt Touch-Tasten für Standby, Quelle, Wiedergabe/Pause, Skip und Lautstärke.
- Der Subwoofer wird mit einem speziellen Kabel angeschlossen: Rot/Weiß an Rot/Schwarz.
Modellkompatibilität
- Bluetooth 2.1 kompatibel.
- Unterstützt analoge (RCA, 3.5mm) und digitale (Coaxial, Optical) Eingänge.
