Bedienungsanleitung für Helvia LOUNGE-8A / 10A Slim Active Subwoofer
Vollständige Bedienungsanleitung für den Helvia LOUNGE-8A und LOUNGE-10A Slim Active Subwoofer. Erfahren Sie alles über Anschlüsse, Einstellungen, technische Daten und Sicherheitshinweise für eine optimale Klangqualität.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Helvia LOUNGE-8A und LOUNGE-10A Slim Active Subwoofer. Sie enthält wichtige Sicherheitshinweise, Installationsanleitungen und technische Spezifikationen. Bitte lesen Sie das Dokument sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Stellen Sie sicher, dass das Gerät vor dem Anschließen von Kabeln ausgeschaltet ist und die Lautstärke auf das Minimum reduziert wurde.
Lieferumfang
- 1x Aktiver Subwoofer
- 1x IEC-Netzkabel
- 1x Stereo-Cinch-Kabel (RCA)
- 1x Bedienungsanleitung
Anschlüsse und Bedienelemente
Die Rückseite des Subwoofers enthält alle notwendigen Bedienelemente und Anschlüsse:
- Volume Level: Regelt die Gesamtlautstärke des Subwoofers.
- Low-pass Filter: Stellt die Trennfrequenz zwischen 40Hz und 150Hz ein.
- Phase Toggle Switch: Schaltet die Phase zwischen 0° und 180° um, um Phasenverschiebungen zu korrigieren.
- Power Mode: Steuert den Betriebsmodus (On, Auto, Off).
- Line/Sub RCA Inputs: Eingang für Vorverstärker-Signale.
- Speaker High Level In: Eingang für Lautsprecherkabel, falls kein dedizierter Subwoofer-Ausgang vorhanden ist.
Installation und Anschluss
Es gibt zwei Hauptmethoden zum Anschluss des Subwoofers:
- Line-Anschluss: Verwenden Sie ein Mono-Cinch-Kabel für einen dedizierten Sub-Ausgang (LFE) oder ein Stereo-Cinch-Kabel für einen Vorverstärker-Ausgang.
- High-Level-Anschluss: Verbinden Sie die Lautsprecherausgänge Ihres Verstärkers mit den High-Level-Eingängen des Subwoofers. Achten Sie strikt auf die korrekte Polarität (+ an +, - an -).
Einstellungen
Der Power Mode Schalter ermöglicht den automatischen Stand-by-Betrieb. Im Modus "Auto" schaltet sich das Gerät nach ca. 2 Minuten ohne Eingangssignal in den Stand-by und bei Signalerkennung wieder ein. Wichtig: Der Hauptschalter (6) muss auf "ON" stehen, damit die Auto-Funktion aktiv ist.
Technische Daten
Die Modelle unterscheiden sich primär in Größe und Leistung:
- LOUNGE-8A: 8 Zoll Woofer, 100W Peak Power, 40Hz-500Hz Frequenzgang.
- LOUNGE-10A: 10 Zoll Woofer, 200W Peak Power, 35Hz-500Hz Frequenzgang.
- Stromversorgung: 230Vac (+/- 10%) - 50Hz.
Sicherheit und Wartung
Schützen Sie das Gerät vor Feuchtigkeit und Hitze. Blockieren Sie nicht die Belüftungsöffnungen. Verwenden Sie zur Reinigung nur ein trockenes Tuch, keine Lösungsmittel. Bei defekter Sicherung nur durch den gleichen Typ ersetzen (siehe Spezifikationen).
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Polarität bei der High-Level-Verbindung. Wenn + und - vertauscht sind, löschen sich die Frequenzen gegenseitig aus.
Reduzieren Sie die Lautstärke am Subwoofer oder am Verstärker. Vermeiden Sie 'Clipping', da dies den Woofer beschädigen kann.
Stellen Sie sicher, dass der Hauptschalter (Power Switch) auf der Rückseite auf 'ON' steht.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie Kabel anschließen.
- Drehen Sie den Lautstärkeregler vor dem ersten Einschalten auf 'Min'.
- Prüfen Sie, ob die Netzspannung 230V beträgt.
- Stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind.
Technische Daten in der Praxis
- Low-pass Filter
- Bestimmt, bis zu welcher Frequenz der Subwoofer arbeitet. Alles darüber wird von den Hauptlautsprechern übernommen.
- High-Level Input
- Ermöglicht den Anschluss direkt an die Lautsprecherausgänge eines Verstärkers, wenn kein Cinch-Ausgang vorhanden ist.
Abbildungen und Diagramme

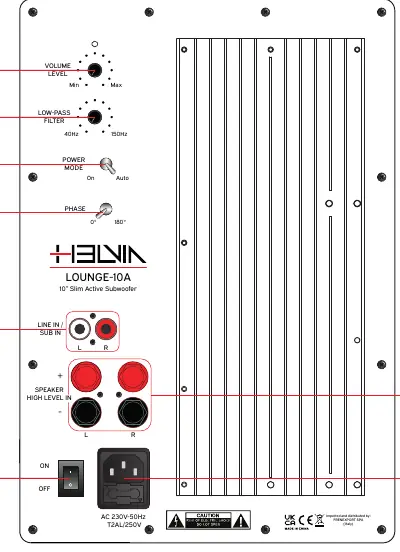

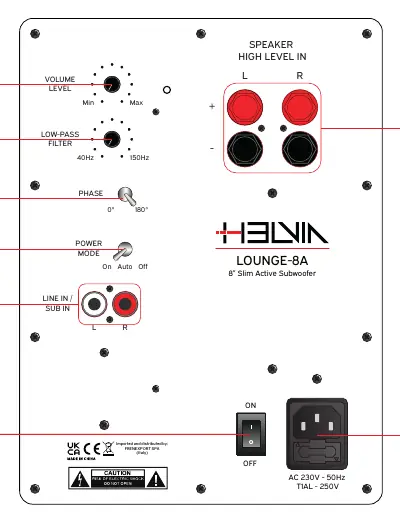

- Die Rückseite zeigt die Anordnung der Regler für Lautstärke, Filter und Phase sowie die Eingänge.
- Anschlussdiagramme zeigen die Verkabelung von Vorverstärker-Ausgängen (RCA) und Lautsprecherausgängen (High-Level).
Modellkompatibilität
- LOUNGE-8A: 8 Zoll Woofer, 100W Peak.
- LOUNGE-10A: 10 Zoll Woofer, 200W Peak.
- Beide Modelle sind für die Bodenaufstellung konzipiert.
