Installationsanleitung für Hansgrohe Locarno 04839xx1 Wandanschlussbogen
Erfahren Sie, wie Sie den Hansgrohe Locarno 04839xx1 Wandanschlussbogen korrekt installieren, warten und reinigen. Diese Anleitung enthält wichtige Sicherheitshinweise, Installationsschritte und Garantieinformationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Wartung des Hansgrohe Locarno 04839xx1 Wandanschlussbogens. Für optimale Ergebnisse empfiehlt Hansgrohe die Installation durch einen lizenzierten Fachhandwerker. Um Verbrühungen zu vermeiden, sollte die maximale Ausgangstemperatur des Duschventils 49°C (120°F) nicht überschreiten (in Massachusetts maximal 42°C / 112°F). Das Produkt verfügt über zwei integrierte Rückflussverhinderer zum Schutz vor Rückfluss.
Benötigtes Werkzeug
- 1 Zoll Schraubenschlüssel
- Wasserfestes Dichtmittel
- Klempnerband (Gewindedichtband)
Installation
- Vorbereitung: Installieren Sie einen 1/2 Zoll NPT-Gewindenippel, der 16-22 mm (5/8 - 7/8 Zoll) aus der fertigen Wand herausragt.
- Abdichtung: Umwickeln Sie die Gewinde des Nippels mit Klempnerband. Dichten Sie die Wand um den Nippel herum mit einem wasserfesten Dichtmittel ab, um Wasserschäden zu vermeiden.
- Montage: Schieben Sie das Stützelement über den Nippel und installieren Sie den Bogen.
- Abdeckung: Bringen Sie die Abdeckung an.
- Fugenabdichtung: Tragen Sie eine kleine Menge wasserfestes Dichtmittel auf die Fugen auf.

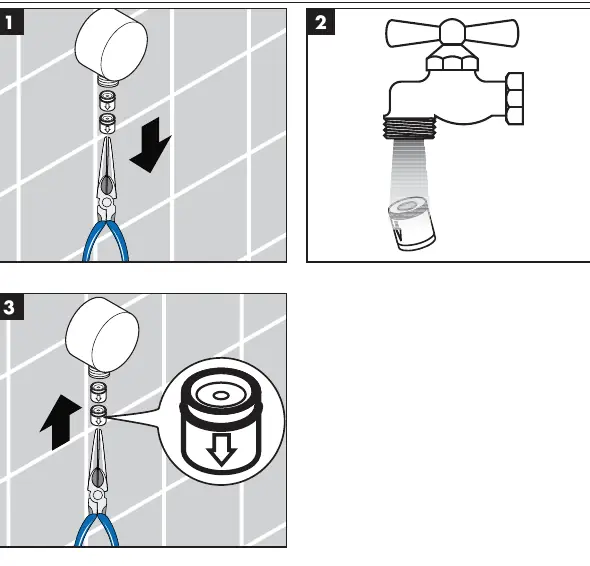

Wartung der Rückflussverhinderer
Sollte eine Wartung der Rückflussverhinderer erforderlich sein, können diese entnommen und gereinigt werden. Achten Sie beim Wiedereinbau auf die korrekte Ausrichtung der Ventile.
Reinigungsempfehlungen
Um Schäden am Produkt zu vermeiden, beachten Sie folgende Hinweise:
- Verwenden Sie keine Reinigungsmittel, die Salzsäure, Ameisensäure, Lauge oder Essigsäure enthalten.
- Verwenden Sie keine scheuernden Pulver, Pads oder Bürsten.
- Verwenden Sie keine Dampfreiniger oder "No-Rinse"-Reinigungsmittel.
- Sprühen Sie Reinigungsmittel nicht direkt auf das Produkt, sondern auf ein weiches Tuch oder einen Schwamm.
- Spülen Sie das Produkt nach der Reinigung gründlich mit klarem Wasser ab und polieren Sie es mit einem weichen Tuch trocken.
Garantie und Kontakt
Bewahren Sie den Kaufbeleg sicher auf, da dieser für Garantieansprüche erforderlich ist. Bei Fragen zur Installation oder Leistung wenden Sie sich an den technischen Kundendienst von Hansgrohe, Inc. unter der gebührenfreien Nummer 800-334-0455 oder besuchen Sie www.hansgrohe-usa.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Undichtigkeit an der Wand
Stellen Sie sicher, dass die Wand um den Nippel mit wasserfestem Dichtmittel abgedichtet ist.
Rückfluss von Wasser
Überprüfen und reinigen Sie die Rückflussverhinderer (Ersatzteil 94074000).
Vor der Verwendung
- Installation durch einen lizenzierten Fachhandwerker durchführen lassen.
- Alle benötigten Werkzeuge (1 Zoll Schlüssel, Dichtmittel, Klempnerband) bereitlegen.
- Maximale Ausgangstemperatur des Duschventils auf 49°C (120°F) begrenzen.
- Kaufbeleg für Garantieansprüche aufbewahren.
- Vor der Installation das Produkt auf sichtbare Schäden prüfen.
Technische Daten in der Praxis
- 1/2 Zoll NPT
- Standard-Gewindeanschluss für den Wandanschluss.
- 16-22 mm (5/8 - 7/8 Zoll)
- Erforderliche Länge des aus der Wand ragenden Nippels.
Abbildungen und Diagramme
- Schritt 1-2: Vorbereitung des Wandanschlusses mit Dichtband und Abdichtung.

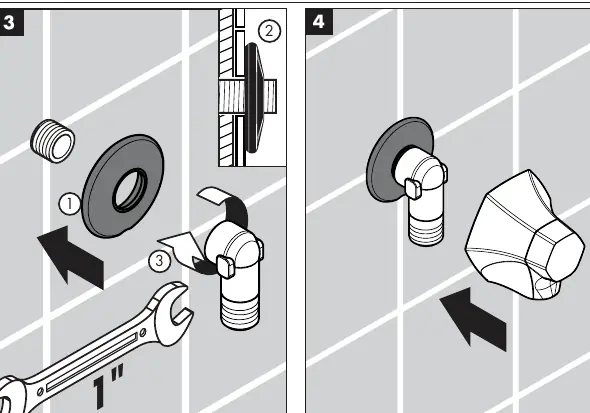

- Schritt 3-4: Montage des Stützelements, des Bogens und der Abdeckung.
- Schritt 5: Abdichtung der Fugen mit Dichtmittel.
Modellkompatibilität
- Nur für die Installation in den USA oder Kanada gemäß den Garantiebedingungen.
- Nicht für die Verwendung mit scheuernden oder säurehaltigen Reinigungsmitteln geeignet.
