Bedienungsanleitung für GRAM 16KP 663 Elektroherd
Ausführliche Bedienungsanleitung für den GRAM 16KP 663 Elektroherd. Erfahren Sie alles über Installation, Bedienung, Reinigung und Fehlerbehebung.
PDF-Quelle: DA · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist die Bedienungsanleitung für den GRAM 16KP 663 Elektroherd. Sie enthält Anweisungen zur Installation, Bedienung des Kochfelds und Backofens, Reinigung (inkl. Pyrolyse) sowie technische Daten. S. 1, 3
Wichtigste Schritte
- Installation und Kippsicherung S. 11, 47
- Pyrolytische Reinigung starten S. 21, 57
- Uhrzeit einstellen S. 15, 51
Erste Inbetriebnahme
- Vor der ersten Nutzung den Backofen 30 Minuten bei 250°C aufheizen. S. 13, 49
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Elektrische Geräte funktionieren nicht
Sicherung prüfen.
S. 36, 72Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| E1 | Kein Temperatursensor registriert | Gerät nicht benutzen | S. 21, 57 |
| E3 | Gerät überhitzt | Abkühlen lassen | S. 21, 57 |
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennleistung | 9,9 kW | Maximale Leistungsaufnahme | S. 37, 73 |
Wo es im PDF steht
- Installation S. 11, 12, 47, 48
- Bedienung S. 13, 14, 49, 50
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung gilt für mehrere Herde der Serie GRAM 16KP 663. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Der Herd ist ausschließlich für die Zubereitung von Speisen bestimmt. Achten Sie darauf, dass Kinder unter 8 Jahren das Gerät nicht ohne Aufsicht bedienen. Bei der Verwendung von Fett oder Öl auf dem Kochfeld ist ständige Aufsicht erforderlich, um Brandgefahr zu vermeiden.
Produktbeschreibung

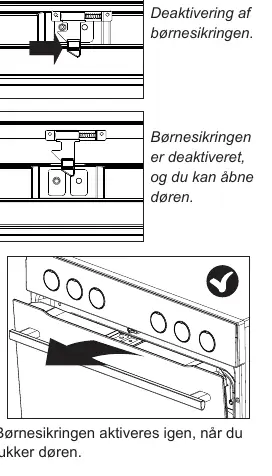

Der Herd verfügt über ein Glaskeramik-Kochfeld und einen elektrischen Backofen. Die Bedienung erfolgt über versenkbare Drehknöpfe. Ein digitales Display dient zur Einstellung von Uhrzeit, Timer und Backofenfunktionen. Das Gerät ist mit einer Kindersicherung an der Backofentür ausgestattet.
Installation
Die Installation darf nur von einem autorisierten Elektriker durchgeführt werden. Der Herd muss auf einem harten, ebenen Boden aufgestellt werden. Achten Sie auf eine ausreichende Belüftung des Raumes. Der Herd sollte in Küchenelemente bis zu einer Arbeitshöhe von 900 mm eingebaut werden. Eine Kippsicherung muss zwingend an der Wand montiert werden, um ein Umkippen des Geräts zu verhindern.
Bedienung des Herdes
Vor der ersten Inbetriebnahme sollte der Backofen für ca. 30 Minuten bei 250°C aufgeheizt werden, um Produktionsrückstände zu entfernen. Die Backofenfunktionen (Ober-/Unterhitze, Heißluft, Grill, Pyrolyse) werden über den Funktionswahlschalter eingestellt. Die Temperatur und Zeit lassen sich über die +/- Tasten anpassen. Das Kochfeld wird über separate Drehknöpfe mit 7 Leistungsstufen gesteuert. Die Restwärmeanzeige warnt vor heißen Kochzonen.
Reinigung und Wartung
Schalten Sie den Herd vor der Reinigung immer aus und lassen Sie ihn abkühlen. Verwenden Sie für das Glaskeramik-Kochfeld keine scheuernden Mittel. Eingebrannte Speisereste können mit einem Schaber entfernt werden. Der Backofen verfügt über eine Pyrolyse-Reinigungsfunktion, bei der Rückstände bei ca. 480°C zu Asche verbrannt werden. Die Backofentür und die Seitengitter können zur einfacheren Reinigung demontiert werden.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Sicherungen in Ihrer Hausinstallation. Sollte die Backofenbeleuchtung nicht funktionieren, prüfen Sie die Glühbirne. Bei schwerwiegenden Fehlern (angezeigt durch E-Codes im Display) wenden Sie sich bitte an den GRAM-Kundendienst.
Praktische Hilfe
Typische Probleme
Elektrische Geräte funktionieren nicht
Prüfen Sie die Sicherung in Ihrer Hausinstallation und ersetzen Sie diese bei Bedarf.
Backofenbeleuchtung funktioniert nicht
Prüfen Sie, ob die Glühbirne locker ist oder ausgetauscht werden muss.
Vor der Verwendung
- Verpackungsmaterial vollständig entfernen.
- Backofeninnenraum reinigen.
- Schutzfolie vom Grillelement entfernen.
- Backofen für ca. 30 Minuten bei 250°C aufheizen.
- Uhrzeit am elektronischen Display einstellen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Nennspannung
- 230/400V~50 Hz
- Nennleistung
- Maximal 9,9 kW
Abbildungen und Diagramme
- Die Bedienknöpfe für die Kochzonen befinden sich an der Frontblende.
- Die Kippsicherung muss an der Wand befestigt werden (A=104 mm, B=147 mm).

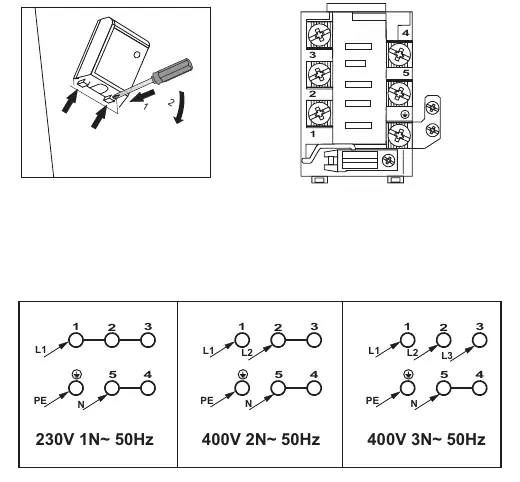

- Der Anschlussplan für 230V und 400V ist auf der Rückseite des Geräts abgebildet.
Modellkompatibilität
- Verwenden Sie nur Kochgeschirr mit flachem Boden.
- Der Durchmesser des Kochgeschirrs sollte dem der Kochzone entsprechen.
- Verwenden Sie nur das mitgelieferte Fleischthermometer.
