Haushaltsgeräte / Herde
Bedienungsanleitung für den Elektroherd Amica 2022C(GX)3.334eEHTsDHbScX
Schnellstartanleitung und vollständiger Leitfaden für den Amica Elektroherd 2022C(GX)3.334eEHTsDHbScX. Enthält Installationsanweisungen, Bedienung der Kochzonen und des Ofens, Reinigungstipps sowie technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Amica Elektroherd wird über Drehknöpfe für Kochzonen und Ofenfunktionen gesteuert. Die Installation erfordert einen festen Stromanschluss durch einen Fachmann und eine hitzebeständige Arbeitsplatte. Reinigung erfolgt idealerweise mit milden Mitteln; für den Ofen kann die Steam-Clean-Funktion genutzt werden. S. 10, 16, 18, 34
Wichtigste Schritte
- Installation des Kochfeldes S. 10, 12
- Ofenreinigung mit Steam Clean S. 34
Erste Inbetriebnahme
- Ofen vor erster Nutzung aufheizen S. 18
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät ohne Funktion
Sicherung prüfen.
S. 38Wartung und Reset
- Ofenbeleuchtung wechseln S. 35
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Märkeffekt | 10,3 kW | Gesamtleistung | S. 39 |
| Spannung | 230/400V~ 50 Hz | Netzanschluss | S. 39 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5, 6
- Installation S. 10, 11, 12, 13
- Bedienung S. 18, 20, 26, 27
- Reinigung S. 34, 35, 36, 37
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Bedienungshinweise für den Amica Elektroherd. Lesen Sie die Anweisungen vor der ersten Inbetriebnahme sorgfältig durch. Der Herd ist ausschließlich zum Kochen bestimmt. Achten Sie besonders auf die Sicherheitshinweise bezüglich heißer Oberflächen und der Beaufsichtigung von Kindern.
Installation
Die Installation muss von einem autorisierten Elektriker durchgeführt werden. Der Herd erfordert einen separaten Stromkreis. Achten Sie auf eine ausreichende Belüftung des Aufstellortes. Die Arbeitsplatte muss hitzebeständig bis 100 °C sein. Der Ausschnitt für das Kochfeld sollte 560 x 490 mm betragen. Dichten Sie die Kanten des Ausschnitts ab, um das Eindringen von Feuchtigkeit zu verhindern. Der elektrische Anschluss kann je nach Netz (1N~, 2N~, 3N~) unterschiedlich erfolgen; beachten Sie hierzu das Anschlussschema auf dem Gerät.
Bedienung des Herdes

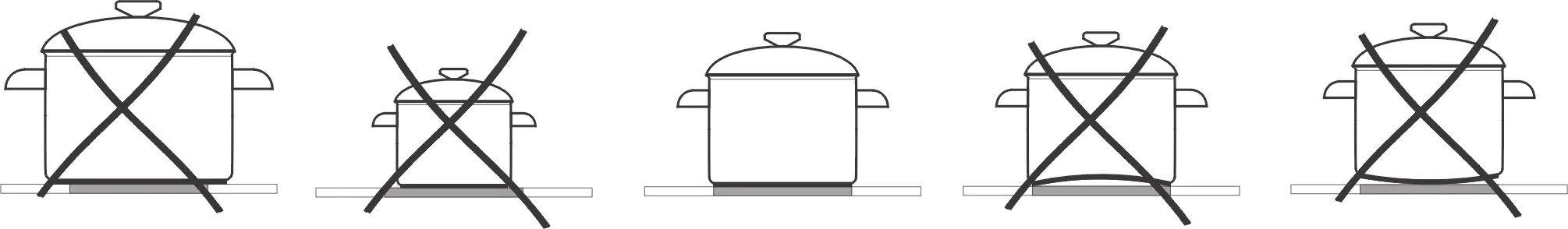

Das Kochfeld wird über Drehknöpfe gesteuert. Die Kochzonen verfügen über verschiedene Leistungsstufen. Nutzen Sie für optimale Ergebnisse Kochgeschirr mit flachem Boden, das mindestens den gleichen Durchmesser wie die Kochzone hat. Der Ofen bietet verschiedene Betriebsarten wie Ober-/Unterhitze, Grill, Heißluft und Eco-Funktionen. Die Temperatur und Funktion werden über die entsprechenden Drehknöpfe eingestellt. Das digitale Display ermöglicht die Einstellung von Uhrzeit, Timer und Zeitvorwahl.
Reinigung und Wartung
Reinigen Sie das Kochfeld regelmäßig, idealerweise wenn es noch lauwarm ist. Verwenden Sie keine scheuernden Mittel oder Dampfreiniger. Für den Ofen steht die "Steam Clean"-Funktion zur Verfügung: Stellen Sie eine Schale mit 0,25 l Wasser in den Ofen, wählen Sie Unterhitze bei 50 °C für ca. 30 Minuten und wischen Sie den Ofen anschließend aus. Die Ofentür kann zur Reinigung demontiert werden.
Technische Daten
Der Herd hat eine Gesamtleistung von 10,3 kW und ist für einen Anschluss von 230/400V~ 50 Hz ausgelegt. Die Abmessungen betragen 59,5 x 59,5 x 57,5 cm.
Praktische Hilfe
Typische Probleme
Elektrische Funktionen funktionieren nicht
Überprüfen Sie die Sicherung im Sicherungskasten und tauschen Sie diese ggf. aus.
Ofenbeleuchtung funktioniert nicht
Prüfen Sie, ob die Lampe locker ist oder defekt ist und tauschen Sie diese ggf. aus.
Vor der Verwendung
- Verpackung vollständig entfernen
- Ofenzubehör entnehmen und reinigen
- Ofen vor der ersten Nutzung ca. 30 Minuten bei 250 °C aufheizen
- Aktuelle Uhrzeit am digitalen Display einstellen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Märkspänning
- Erforderliche Netzspannung (230/400V~ 50 Hz)
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Montage des Kochfeldes in der Arbeitsplatte, einschließlich der Abdichtung.
- Die Schaltpläne auf Seite 17 verdeutlichen die verschiedenen Anschlussmöglichkeiten an das Stromnetz (1N~, 2N~, 3N~).
Modellkompatibilität
- Arbeitsplatte muss hitzebeständig bis 100 °C sein.
- Verwenden Sie nur Kochgeschirr mit flachem Boden.
- Anschlusskabel muss mindestens Typ H05VV-F entsprechen.
