Bedienungsanleitung für Einbaubackofen GRAM 16OP 663 B
Erfahren Sie, wie Sie Ihren GRAM 16OP 663 B Einbaubackofen sicher installieren, bedienen und reinigen. Diese Anleitung enthält Details zur Nutzung der pyrolytischen Reinigung, des Fleischthermometers, der Kindersicherung sowie zur...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der GRAM 16OP 663 B wird über zwei versenkbare Drehknöpfe (Funktionswahl und Temperatureinstellung) sowie ein elektronisches Display gesteuert. Nach dem Anschluss an das Stromnetz muss zwingend die Uhrzeit eingestellt werden, um den Ofen nutzen zu können. S. 8, 12, 14
Wichtigste Schritte
- Uhrzeit einstellen S. 15
- Pyrolytische Reinigung starten S. 21, 30
Erste Inbetriebnahme
- Erste Inbetriebnahme S. 12
Weitere 5 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
E1 - Kein Temperatursensor erkannt
Gerät nicht verwenden.
S. 22
E3 - Überhitzung
Gerät abkühlen lassen.
S. 22Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| E1 | Kein Temperatursensor erkannt | Gerät nicht verwenden | S. 22 |
| E2 | Kurzschluss/Schaden am Temperatursensor | Gerät nicht verwenden | S. 22 |
| E3 | Überhitzung | Abkühlen lassen | S. 22 |
| E4 | Fleischthermometer Fehler | Thermometer abziehen | S. 22 |
| E6 | Temperatur > 320°C | Gerät nicht verwenden | S. 22 |
Wartung und Reset
- Glühbirne ersetzen S. 28
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230V~50 Hz | Betriebsspannung | S. 34 |
| Leistung | max. 3,6 kW | Maximale Leistungsaufnahme | S. 34 |
Wo es im PDF steht
- Bedienfeld S. 8
- Installation S. 10, 11
- Reinigung S. 28, 29, 30, 31
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der GRAM 16OP 663 B ist ein Einbaubackofen für den Haushaltsgebrauch. Vor der ersten Inbetriebnahme muss die Uhrzeit am elektronischen Programmierer eingestellt werden, da der Ofen sonst nicht betriebsbereit ist. Achten Sie darauf, dass das Gerät während des Betriebs heiß wird; halten Sie Kinder fern und berühren Sie keine Heizelemente. Verwenden Sie keine Dampfreiniger.
Installation
Der Ofen ist für den Einbau in Küchenmöbel konzipiert. Stellen Sie sicher, dass der Einbaubereich trocken und gut belüftet ist. Die Rückwand und eine Seitenwand können direkt an Möbel angrenzen, sofern diese hitzebeständig sind (100°C). Der elektrische Anschluss muss an eine 230V 1N~50 Hz Stromversorgung erfolgen.
Bedienung

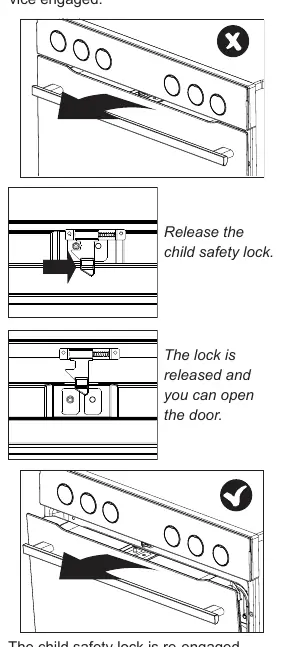

Der Ofen verfügt über versenkbare Drehknöpfe zur Funktionswahl und Temperatureinstellung. Das elektronische Display dient zur Zeitsteuerung und Programmierung. Kindersicherung: Die Tür ist mit einer Kindersicherung ausgestattet, die bei geschlossener Tür automatisch einrastet.
Fleischthermometer
Das mitgelieferte Fleischthermometer ermöglicht eine präzise Garung. Sobald die Zieltemperatur erreicht ist, schalten sich die Heizelemente ab und ein Alarm ertönt. Das Thermometer darf nicht während der pyrolytischen Reinigung verwendet werden.
Pyrolytische Reinigung
Bei der pyrolytischen Reinigung heizt der Ofen auf ca. 480°C auf, um Rückstände zu Asche zu verbrennen. Die Tür wird während des Vorgangs automatisch verriegelt. Entfernen Sie vor dem Start alle nicht hitzebeständigen Gegenstände aus dem Ofen.
Reinigung und Wartung
Reinigen Sie den Ofen nach jedem Gebrauch mit warmem Wasser und etwas Spülmittel. Verwenden Sie keine scheuernden Reinigungsmittel oder scharfen Metallgegenstände, um das Glas nicht zu beschädigen. Die Tür und die Innenscheibe können zur gründlicheren Reinigung entfernt werden.
Fehlerbehebung
Bei Störungen zeigt das Display Fehlercodes an (E1 bis E6). Bei E1, E2, E3 oder E6 sollte das Gerät nicht verwendet werden. E4 und E5 beziehen sich auf Probleme mit dem Fleischthermometer.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Stromversorgung prüfen, Sicherung im Sicherungskasten kontrollieren.
Ofenbeleuchtung funktioniert nicht
Glühbirne ist locker oder defekt. Festziehen oder gemäß Anleitung ersetzen.
Pyrolytische Reinigung startet nicht
Tür muss vollständig geschlossen sein. Fleischthermometer muss entfernt sein.
Vor der Verwendung
- Verpackung vollständig entfernen
- Innenraum mit feuchtem Tuch und mildem Reinigungsmittel säubern
- Uhrzeit am elektronischen Programmierer einstellen
- Erstes Aufheizen (250°C für ca. 30 Min.) zur Beseitigung von Produktionsrückständen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Abmessungen (H/B/T)
- 59,5 cm / 59,5 cm / 57,5 cm
Abbildungen und Diagramme
- Bedienfeld: Drehknopf für Einstellungen, Funktionswahlknopf und elektronisches Display.

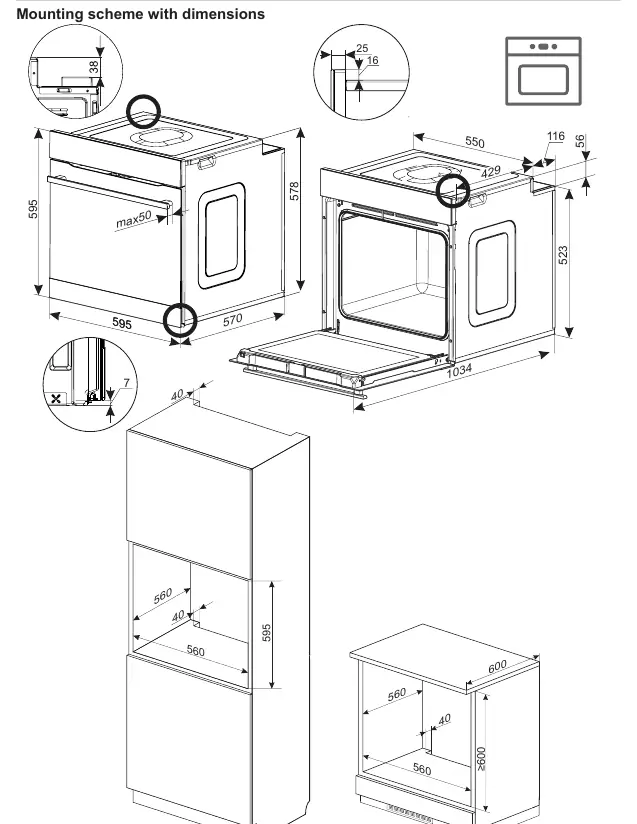

- Einbaumaße: Detaillierte Zeichnung für die Schranköffnung (560mm Breite).
- Türdemontage: Anleitung zum Lösen der Scharniersicherungen.
Modellkompatibilität
- Nur für den Haushaltsgebrauch bestimmt.
- Nicht in direkter Nähe von Kühlschränken/Gefriertruhen installieren.
- Nur das mitgelieferte Original-Fleischthermometer verwenden.
