Bedienungsanleitung für Gofanco PRO-SDIGen SDI-Testbildgenerator
Erfahren Sie, wie Sie den Gofanco PRO-SDIGen SDI-Testbildgenerator bedienen. Dieses Handbuch enthält Informationen zu Anschlüssen, Testmustern, Spezifikationen und Sicherheitshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Gofanco PRO-SDIGen ist ein fortschrittlicher SDI-Testbildgenerator, der für die Kalibrierung und Prüfung von SDI-fähigen Videogeräten und Displays entwickelt wurde. Er unterstützt verschiedene Formate von 12G bis SD-SDI sowie 8-Kanal-Audio. Bitte beachten Sie, dass das Gerät nur mit dem mitgelieferten Netzteil betrieben werden darf und eine stabile Belüftung erfordert.
Gerätebeschreibung

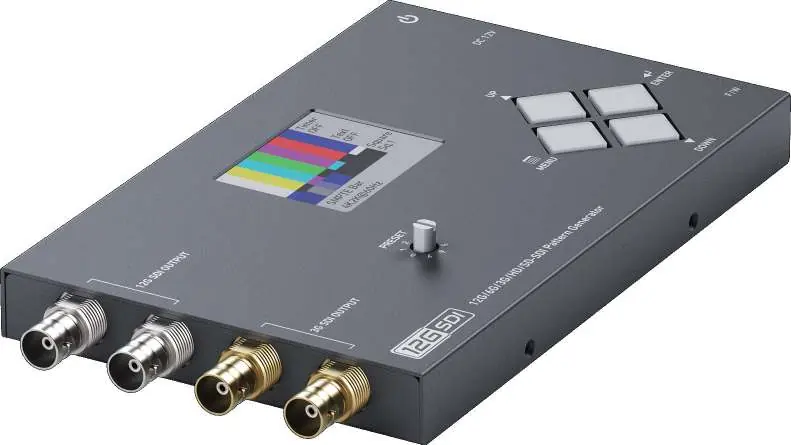

Das Gerät verfügt über folgende Bedienelemente und Anschlüsse:
- SDI-Ausgänge: Vier BNC-Anschlüsse für SDI-Signale (12G/6G/3G/HD/SD).
- Drehschalter: Zur Auswahl der Preset-Modi (0-7).
- LCD-Monitor: 2,0-Zoll-Display zur Anzeige des OSD-Menüs und Status.
- Bedientasten: Vier Tasten (Menu, Enter, Up, Down) zur Navigation durch das Menü.
- Micro-USB: Für Firmware-Updates.
- Stromanschluss: 12V DC-Buchse mit Netzschalter.
Anschluss und Verwendung

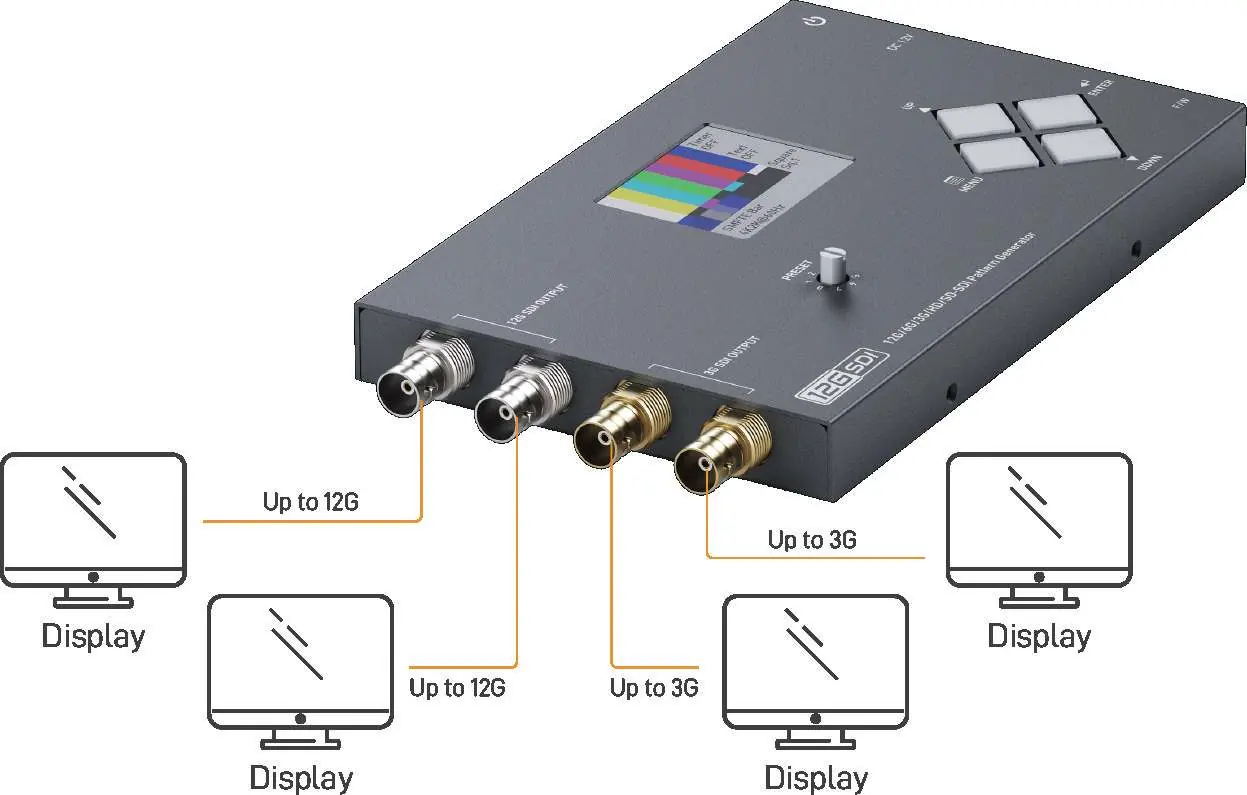

Aufgrund der hohen Frequenzbandbreite und der geringen Jitter-Anforderungen von SDI-Signalen wird dringend empfohlen, jeweils nur einen SDI-Ausgang mit einem 75-Ohm-Abschluss zu verwenden. Verbinden Sie das Gerät über ein geeignetes SDI-Kabel mit Ihrem Display oder Testgerät.
Bedienung
Die Steuerung erfolgt über das OSD-Menü. Drücken Sie die Menu-Taste, um das Menü zu öffnen. Verwenden Sie die Up- und Down-Tasten, um durch die Optionen zu navigieren, und bestätigen Sie mit Enter. Der Drehschalter an der Oberseite ermöglicht den schnellen Zugriff auf voreingestellte Testmuster.
Technische Daten
- Unterstützte Auflösungen: Bis zu 4K2K bei 60Hz.
- Stromversorgung: 12VDC, max. 5 Watt Verbrauch.
- Betriebstemperatur: 0 bis 40°C.
- Unterstützte Protokolle: SMPTE 259M, 292M, 424/425M, ST-2081, ST-2082.
Sicherheitshinweise
- Verwenden Sie keine flüssigen oder Aerosol-Reiniger.
- Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz.
- Stellen Sie das Gerät auf eine stabile Oberfläche.
- Versuchen Sie nicht, das Gerät selbst zu warten, sofern dies nicht ausdrücklich in der Anleitung beschrieben ist.
Herstellerinformationen
gofanco
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie, ob das 12V-Netzteil korrekt angeschlossen ist und der Netzschalter auf 'ON' steht.
Signalstörungen oder Jitter
Verwenden Sie laut Empfehlung nur einen SDI-Ausgang gleichzeitig mit einem 75-Ohm-Abschluss.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät auf einer stabilen Oberfläche steht.
- Verwenden Sie nur das mitgelieferte 12V-Netzteil.
- Prüfen Sie, ob eine ausreichende Belüftung gewährleistet ist.
- Verwenden Sie hochwertige SDI-Kabel für die Verbindung.
- Stellen Sie sicher, dass das Display oder Testgerät eingeschaltet ist.
Technische Daten in der Praxis
- SDI-Standards
- Unterstützt 12G, 6G, 3G, HD und SD-SDI Signale.
- Stromverbrauch
- Maximal 5 Watt bei 12VDC.
- Betriebstemperatur
- Das Gerät ist für den Einsatz zwischen 0°C und 40°C ausgelegt.
Abbildungen und Diagramme
- Die Frontplatte enthält die SDI-Ausgänge (BNC) und den Drehschalter für Presets.
- Die Oberseite beherbergt das LCD-Display und die vier Steuertasten (Menu, Enter, Up, Down).
Modellkompatibilität
- Unterstützt SMPTE-Standards 259M, 292M, 424/425M, ST-2081 und ST-2082.
- Kompatibel mit 4K2K Auflösungen bis 60Hz.
