Bedienungsanleitung für Generac 1.5L Stationärer Notstromgenerator
Schnellstartanleitung und Benutzerhandbuch für den Generac 1.5L Notstromgenerator. Enthält Informationen zu Betrieb, Wartung, Sicherheit, Fehlerbehebung und Konfiguration.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument ist das offizielle Benutzerhandbuch für den stationären Notstromgenerator Generac 1.5L (25/30kW Modelle). Es richtet sich an qualifizierte Elektriker und Techniker für die Installation sowie an den Endbenutzer für den täglichen Betrieb und die Wartung. Wichtig: Die Installation ist kein Heimwerkerprojekt und muss von Fachpersonal durchgeführt werden. Das Gerät ist nur für den Außenbereich bestimmt und darf nicht in kritischen Lebenserhaltungssystemen verwendet werden.
Gerätebeschreibung
Der Generator ist ein fremderregter Wechselstrom-Notstromgenerator, der mit einem gasbetriebenen Motor (Erdgas oder Flüssiggas) arbeitet. Er verfügt über ein schallgedämmtes Gehäuse, einen internen Schalldämpfer und ein Nexus-Steuerpult.
Bedienung und Steuerung
Das Steuerpult verfügt über einen AUTO/OFF/MANUAL-Schalter:
- AUTO: Aktiviert den vollautomatischen Betrieb bei Stromausfall und den wöchentlichen Testlauf.
- OFF: Schaltet den Motor ab und verhindert den automatischen Betrieb.
- MANUAL: Startet den Motor manuell.
Vor der ersten Inbetriebnahme muss das Gerät über das Steuerpult aktiviert werden (Code erforderlich, siehe www.activategen.com).
Wartung
Regelmäßige Wartung ist entscheidend für die Zuverlässigkeit. Der Wartungsplan umfasst wöchentliche, monatliche und jährliche Aufgaben, wie z.B. Ölstandskontrolle, Ölwechsel, Überprüfung des Kühlsystems, Luftfilterwechsel und Batteriewartung. Verwenden Sie nur vom Werk zugelassene Ersatzteile.
Sicherheit
Beachten Sie unbedingt die Gefahrenhinweise zu Kohlenmonoxid (tödliche Abgase), elektrischem Schlag und Explosionsgefahr durch Kraftstofflecks. Halten Sie den Bereich um den Generator frei von brennbaren Materialien.
Fehlerbehebung
Bei Problemen wie "Motor startet nicht" oder "Keine AC-Ausgangsleistung" prüfen Sie zuerst die Sicherungen, den Kraftstoffstand und die Batteriekabel. Bei komplexen Fehlern kontaktieren Sie einen autorisierten Servicehändler.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Generac Power Systems
Praktische Hilfe
Typische Probleme
Motor startet nicht (dreht nicht)
Sicherung (7,5 A) prüfen, Batteriekabel auf festen Sitz und Korrosion prüfen, Batterie laden oder ersetzen.
Motor dreht, startet aber nicht
Kraftstoffversorgung prüfen, Kraftstoffventil öffnen, Zündkerzen reinigen oder ersetzen.
Motor startet und geht sofort wieder aus
Motorölstand prüfen, Kühlsystem auf Lecks prüfen, Sensoren (Öldruck, Kühlmitteltemperatur) prüfen.
Keine AC-Ausgangsleistung
Hauptleistungsschalter auf ON/CLOSED stellen, thermischen Schutzschalter prüfen.
Vor der Verwendung
- Sicherstellen, dass der Generator im Außenbereich installiert ist.
- Kraftstoffart (Erdgas oder Flüssiggas) gemäß Konfiguration prüfen.
- Motorölstand prüfen.
- Batterie angeschlossen und geladen.
- AUTO/OFF/MANUAL-Schalter auf AUTO stellen.
- Aktivierungscode am Steuerpult eingegeben.
Technische Daten in der Praxis
- Motorleistung
- 25/30 kW Modelle, 1,5 Liter Hubraum.
- Systemspannung
- 12 Volt DC für Steuerung und Anlasser.
Abbildungen und Diagramme

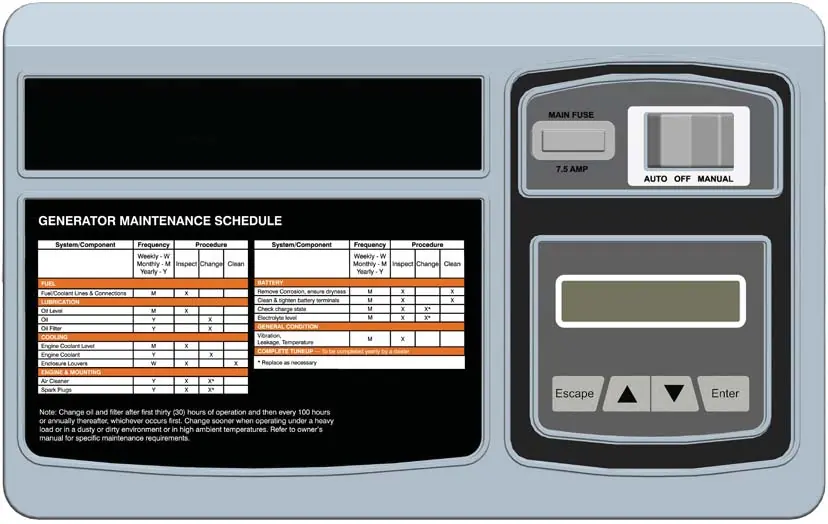

- Das Steuerpult zeigt den Status, Alarme und ermöglicht die Konfiguration.
- Der Wartungsplan gibt die Intervalle für Inspektion, Wechsel und Reinigung vor.
- Explosionszeichnungen zeigen die Montage von Gehäuse, Motor, Kühlsystem und elektrischen Anschlüssen.
Modellkompatibilität
- Werkseitig für Erdgas konfiguriert; Umrüstung auf Flüssiggas (LP) erfordert mechanische Anpassung und Passwort-Konfiguration.
- Erfordert ein Transferschalter-System zur Isolierung vom öffentlichen Stromnetz.
- Für Temperaturen unter 0°C (32°F) wird ein Kaltwetter-Kit empfohlen.
