Bedienungsanleitung für ELMAG AS-M 1250x1.5mm Motorisierte Rundbiegemaschine
Erfahren Sie alles über die Bedienung, technische Daten und Sicherheitsmerkmale der motorisierten Rundbiegemaschine ELMAG AS-M 1250x1.5mm. Dieser Leitfaden bietet eine Übersicht zu Funktionen, Anwendungsbeispielen und Spezifikationen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung

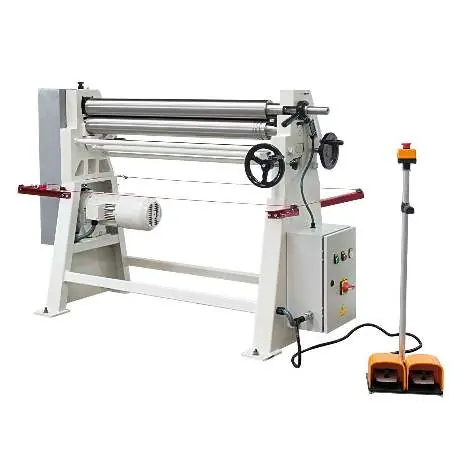

Die ELMAG AS-M 1250x1.5mm ist eine motorisierte Rundbiegemaschine, die für das Rollen von Blechen aus Stahl, Edelstahl und Aluminium konzipiert ist. Sie ermöglicht die präzise Herstellung von Rohren, Rohrstutzen, Säulen, Dachrinnen, Halbschalen und Lüftungsrohren. Die Maschine ist für den Ein-Mann-Betrieb ausgelegt und bietet eine optimale Handhabung durch verstellbare Ober- und Unterwalzen sowie eine bewegliche Hinterwalze.
Produktbeschreibung und Funktionen
Die AS-M Modelle zeichnen sich durch einen leistungsstarken 1.100 W Getriebemotor mit Motorbremse aus. Die Steuerung erfolgt über eine mobile Bedienkonsole mit Doppelfußpedal für den Vor- und Rücklauf des Blechs. Zur Sicherheit ist eine Not-Aus-Einrichtung integriert.
- Motorisierung: Automatischer Vor- und Rücklauf, steuerbar über Fußpedale.
- Walzenverstellung: Die Hinterwalze wird bequem per Handrad eingestellt.
- Arbeitserleichterung: Die Oberwalze ist von vorne abnehmbar, was die Entnahme des Werkstücks erheblich vereinfacht.
- Optionen: Alle Modelle verfügen über eine Biegevorrichtung für konische Werkstücke sowie Drahteinlegernuten für Rund- und Federstahldraht.
Anwendungsbereiche
Die Maschine findet in verschiedenen Branchen Anwendung, darunter:
- Installateure und Klempner
- Lüftungsbau
- Behälter- und Anlagenbau
- Isolierbetriebe
- Fassadenbau
- Metallbauwerkstätten und Schlossereien
- Kfz-Werkstätten und Karosseriebau
- Maschinenbau und Ausbildungsstätten
Technische Daten
- Arbeitslänge: 1250 mm
- Max. Blechdicke (Vorbiegen): 1,5 mm
- Max. Blechdicke (Biegen): 2 mm
- Motorleistung: 1100 W
- Spannung: 400 V / 50 Hz
- Gewicht: 460 kg
- Abmessungen: 2300 x 800 x 1100 mm
Praktische Hilfe
Typische Probleme
Werkstück lässt sich schwer entnehmen
Die Oberwalze ist von vorne abnehmbar, um die Entnahme des fertig gebogenen Werkstücks zu erleichtern.
Konische Werkstücke biegen
Die Maschine ist standardmäßig mit einer Biegevorrichtung für konische Werkstücke ausgestattet.
Vor der Verwendung
- Prüfen Sie den Anschluss an das 400V Stromnetz.
- Stellen Sie sicher, dass der Not-Aus-Schalter funktionsfähig ist.
- Überprüfen Sie die Einstellung der Hinterwalze mittels Handrad.
- Stellen Sie sicher, dass die Fußpedale für den Vor- und Rücklauf frei zugänglich sind.
Technische Daten in der Praxis
- Arbeitslänge 1250 mm
- Maximale Breite des zu bearbeitenden Blechs.
- Max. Blechdicke 1.5 mm / 2 mm
- Unterscheidung zwischen Vorbiegen (1.5 mm) und finalem Biegen (2 mm).
- Motorleistung 1100 W
- Leistung des Getriebemotors für den Antrieb der Walzen.
Abbildungen und Diagramme
- Die Bedienkonsole ist mobil und verfügt über ein Doppelfußpedal zur Steuerung des Blechvorschubs.
- Die Maschine besitzt Drahteinlegernuten an der Unter- und Hinterwalze.
Modellkompatibilität
- AS-M Modelle können optional mit einem Hinterwalzen-Vorschubantrieb (370 W) nachgerüstet werden.
- Ein Bedienpanel mit digitaler Anzeige zur hochpräzisen Positionsmessung ist als Zubehör erhältlich.
