Bedienungsanleitung für Generac 0K5801 60 Hz luftgekühlte Generatoren 8 kW bis 22 kW
Schnellstart- und Wartungsanleitung für Generac 0K5801 Generatoren. Enthält Informationen zu Sicherheit, Bedienung, Fehlerbehebung und Wartungsplänen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für luftgekühlte Generac-Generatoren (8 kW bis 22 kW). Es enthält wichtige Sicherheitsregeln, Anweisungen zur Inbetriebnahme, Wartungspläne und eine Fehlerbehebungstabelle. Der Generator ist ausschließlich für den Außenbereich konzipiert und schaltet bei Stromausfall automatisch auf Notstrom um.
Beschreibung des Geräts
Der Generator besteht aus einem wetterfesten Metallgehäuse, das den Motor, den Generator, das Steuersystem und die Kraftstoffregelung schützt. Zu den Hauptkomponenten gehören der Motor, der Generator, das Bedienfeld, der Kraftstoffregler und das Batteriefach.
Bedienung und Steuerung
Das Bedienfeld ermöglicht die Auswahl zwischen AUTO (automatischer Betrieb), OFF (Abschaltung) und MANUAL (manueller Start). Im AUTO-Modus überwacht das System den Netzstrom und startet den Generator bei einem Ausfall automatisch. Der integrierte Übungstimer kann so konfiguriert werden, dass der Generator regelmäßig kurzzeitig läuft, um die Betriebsbereitschaft sicherzustellen.
Wartung
Regelmäßige Wartung ist entscheidend für die Lebensdauer und Zuverlässigkeit. Wichtige Aufgaben umfassen:
- Überprüfung des Motorölstands vor jedem Gebrauch.
- Regelmäßige Kontrolle der Gehäuselüftung auf Schmutz und Ablagerungen.
- Wartung gemäß Zeitplan (Schedule A alle 2 Jahre/200 Std., Schedule B alle 4 Jahre/400 Std.).
- Batteriepflege und Überprüfung der Anschlüsse auf Korrosion.
- Öl- und Filterwechsel sowie Zündkerzenwartung.
Fehlerbehebung
Das System verfügt über eine Diagnosefunktion. Bei einem Fehler leuchtet eine rote oder gelbe LED auf dem Bedienfeld. Häufige Probleme wie Startschwierigkeiten oder fehlende AC-Ausgabe können oft durch Überprüfung des Hauptschalters, des Kraftstoffstands oder der Sicherungen behoben werden. Bei anhaltenden Fehlern kontaktieren Sie bitte einen autorisierten Generac-Servicehändler.
Sicherheit
Der Generator darf nicht in geschlossenen Räumen betrieben werden (Gefahr durch Kohlenmonoxid). Arbeiten am elektrischen System dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Vor Wartungsarbeiten muss der Generator ausgeschaltet und die Batterie abgeklemmt werden.
Herstellerinformationen
Generac Power Systems
Praktische Hilfe
Typische Probleme
Motor startet nicht
Sicherung prüfen, Batteriekabel auf Korrosion kontrollieren, Kraftstoffstand prüfen.
Generator läuft, aber kein Strom im Haus
Hauptleistungsschalter (MLCB) am Generator prüfen, ob dieser auf ON steht.
Hoher Ölverbrauch
Ölstand prüfen, auf Öllecks untersuchen, korrekte Viskosität gemäß Anleitung verwenden.
Vor der Verwendung
- Sicherstellen, dass der Generator im Freien steht.
- Lüftungsschlitze von Hindernissen (Sträucher, Gras) freihalten.
- Motorölstand prüfen.
- Kraftstoffzufuhr sicherstellen.
- Batterie auf festen Sitz und Ladezustand prüfen.
Technische Daten in der Praxis
- Nennspannung
- 240V für alle Modelle.
- Nennfrequenz
- 60 Hz.
- Batterieanforderung
- Group 26R, 12V, mindestens 540 CCA.
Abbildungen und Diagramme

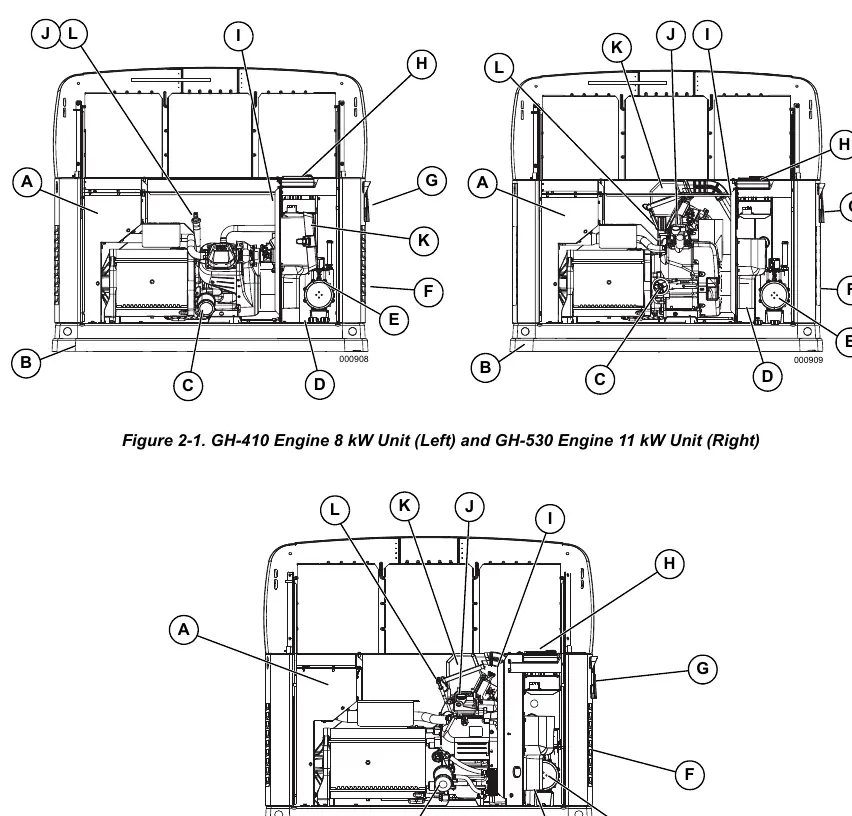

- Figure 2-1/2-2: Zeigt die Lage der Hauptkomponenten wie Ölfilter, Batteriefach und Bedienfeld.
- Figure 3-1: Zeigt das Seitenfach mit Hauptschalter und LED-Anzeigen.
- Figure 3-4: Erläutert die Tasten des Bedienfelds (AUTO, MANUAL, OFF).
- Figure 4-1: Zeigt die empfohlenen Ölviskositäten basierend auf der Umgebungstemperatur.
Modellkompatibilität
- Geeignet für Erdgas (NG) oder Flüssiggas (LP).
- Kaltwetter-Kit empfohlen bei Temperaturen unter 0 °C.
- Nicht für lebenserhaltende Systeme geeignet.
