Installationsanleitung für Generac 60 Hz luftgekühlte Generatoren 16kW und 22kW
Detaillierte Installationsanleitung für Generac 60 Hz luftgekühlte Generatoren (16kW und 22kW). Enthält wichtige Informationen zur Standortwahl, Gasinstallation, elektrischen Verkabelung und Inbetriebnahme.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Installationsanleitung für Generac 60 Hz luftgekühlte Generatoren (16kW und 22kW). Es beschreibt die Standortvorbereitung, Gas- und Elektroinstallation sowie die Inbetriebnahme und Aktivierung des Geräts. S. 1, 11, 21, 29
Wichtigste Schritte
- Standortvorbereitung S. 15, 16
- Kraftstoffumstellung S. 21
- Aktivierung S. 33
Erste Inbetriebnahme
- Vor dem ersten Start S. 36
Probleme und Lösungen
Motor dreht nicht
Sicherung prüfen, Batterieanschlüsse prüfen.
S. 41Wartung und Reset
- Alarm zurücksetzen S. 43
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Erdgasdruck | 3.5–7.0 in. water column | Erforderlicher Druck am Einlass | S. 21 |
| Flüssiggasdruck | 10–12 in. water column | Erforderlicher Druck am Einlass | S. 21 |
Wo es im PDF steht
- Sicherheit S. 5, 6, 7, 8
- Installation S. 11, 12, 13, 14
- Gasanschluss S. 21, 22, 23, 24
- Elektrische Anschlüsse S. 29, 30, 31, 32
- Inbetriebnahme S. 33, 34, 35, 36
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsrichtlinien für Generac 60 Hz luftgekühlte Generatoren mit 16 kW und 22 kW. Es ist für qualifiziertes Servicepersonal bestimmt und deckt die Vorbereitung, Installation und Inbetriebnahme ab. Vor der Installation müssen alle lokalen, staatlichen und nationalen Vorschriften (einschließlich NEC, NFPA und OSHA) geprüft werden.
Sicherheitshinweise
Gefahr: Unsachgemäße Installation kann zu Tod oder schweren Verletzungen führen. Der Generator muss im Freien installiert werden. Stellen Sie sicher, dass Abgase nicht in Gebäude gelangen können. Trennen Sie vor Arbeiten am Gerät immer die Stromversorgung und die Batterie.
Standortwahl und Vorbereitung
Der Generator muss im Freien an einem Ort mit ausreichender Belüftung installiert werden. Beachten Sie folgende Abstände:
- Vorder- und Endseiten: Mindestens 3 Fuß (0,91 m) Abstand.
- Rückseite: Mindestens 18 Zoll (45,7 cm) Abstand zu stationären Wänden.
- Oben: Mindestens 5 Fuß (1,52 m) Abstand zu Überhängen oder Strukturen.
- Fenster/Öffnungen: Keine Öffnungen innerhalb von 5 Fuß (1,52 m).
Der Untergrund muss eben sein (innerhalb von 0,5 Zoll / 13 mm) und kann aus verdichtetem Boden, Kies oder einer Betonplatte bestehen.
Kraftstoffumstellung und Gasanschlüsse
Der Generator ist ab Werk für Erdgas (NG) konfiguriert. Eine Umstellung auf Flüssiggas (LP) ist möglich:
- Kraftstoffdruck Erdgas: 3,5–7,0 Zoll Wassersäule (7–13 mm Hg).
- Kraftstoffdruck Flüssiggas: 10–12 Zoll Wassersäule (19–22 mm Hg).
- Umstellung: Der Kraftstoffwahlschalter am Kraftstoffmischer muss auf die entsprechende Position gedreht werden.
Ein externes manuelles Absperrventil ist erforderlich. Verwenden Sie für den Anschluss an den Generator eine flexible Kraftstoffleitung, um Vibrationen zu isolieren.
Elektrische Anschlüsse
Die Verkabelung muss durch einen qualifizierten Elektriker erfolgen:
- Steuerleitungen: Anschluss an den Steuerklemmenblock.
- Hauptstromleitungen: Anschluss an die entsprechenden Leistungsklemmen (E1, E2).
- Batterie: Erfordert eine 12V-Batterie (Group 26R-540CCA oder Group 35AGM-650CCA). Schließen Sie zuerst das positive (+) Kabel an.
Inbetriebnahme
Nach der Installation muss der Generator aktiviert werden:
- Schalten Sie die Stromversorgung ein.
- Folgen Sie den Anweisungen des Installationsassistenten auf dem Display.
- Geben Sie den Aktivierungscode ein (erhältlich unter www.generac.com oder telefonisch).
Fehlerbehebung
Bei Problemen wie "Motor dreht nicht" oder "Keine AC-Ausgabe" prüfen Sie zuerst die Sicherungen, die Batterieanschlüsse und den Status des Hauptleistungsschalters (MLCB). Detaillierte Diagnosecodes finden Sie im Abschnitt "Systemdiagnose" der Anleitung.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Generac Power Systems
Praktische Hilfe
Typische Probleme
Motor dreht nicht
Sicherung prüfen, Batterieanschlüsse reinigen/festziehen, Batterie laden oder ersetzen.
Motor dreht, startet aber nicht
Kraftstoffzufuhr prüfen, Kraftstoffwahlschalter auf korrekte Position prüfen, Zündkerzen prüfen.
Keine AC-Ausgabe
Hauptleistungsschalter (MLCB) prüfen, ob er auf OFF steht. Prüfen, ob der Generator sich in der Aufwärmphase befindet.
Vor der Verwendung
- Generator ist ausgeschaltet (OFF).
- Motorölstand prüfen und ggf. auffüllen.
- Kraftstoffleitungen auf Dichtheit geprüft und gespült.
- Alle Absperrventile in der Kraftstoffleitung sind geöffnet.
- Batterie ist vollständig geladen und korrekt angeschlossen.
Technische Daten in der Praxis
- Flüssiggasdruck
- 10–12 Zoll Wassersäule (19–22 mm Hg) am Einlass.
- Batterieanforderung
- 12V, Group 26R-540CCA oder Group 35AGM-650CCA.
Abbildungen und Diagramme
- Abbildung 3-1 zeigt die erforderlichen Mindestabstände für die Installation.

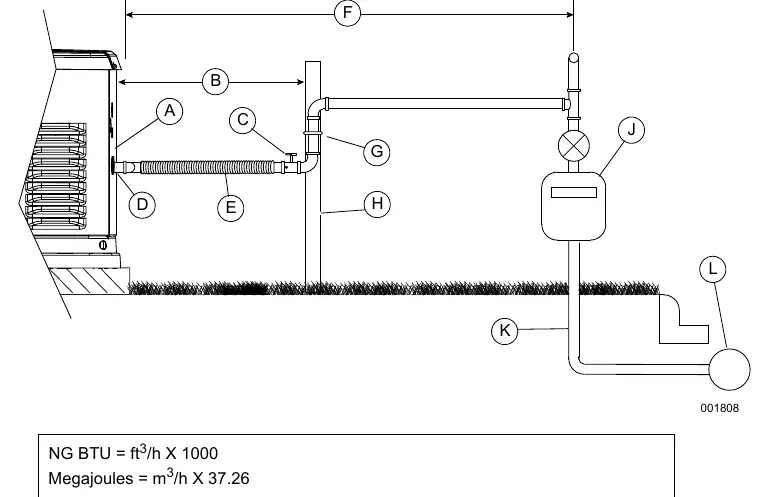

- Abbildung 5-6 und 5-7 zeigen typische Gasinstallationen für Erdgas und Flüssiggas.

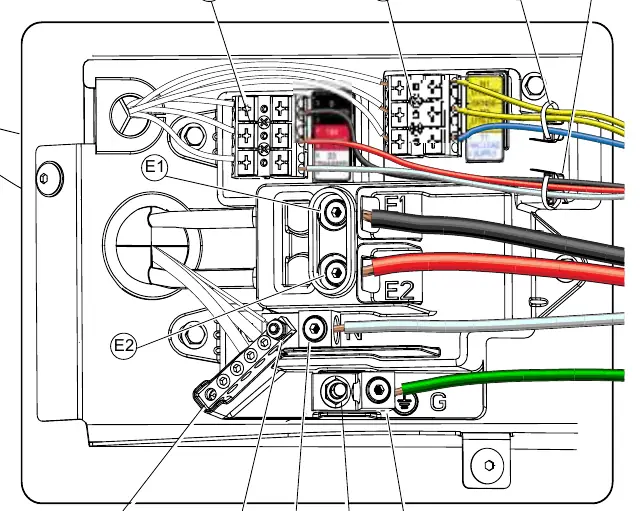

- Abbildung 6-1 zeigt die elektrischen Anschlussklemmen für Steuer- und Hauptstromleitungen.
Modellkompatibilität
- Geeignet für Erdgas (NG) und Flüssiggas (LP).
- Erfordert einen kompatiblen Transferschalter für den automatischen Betrieb.
