Bedienungsanleitung für Generac RTSY Automatischer Transferschalter

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Bedienungsanleitung für den Generac RTSY automatischen Transferschalter (ATS). Es ist für qualifiziertes Personal bestimmt, das mit der Installation und Wartung elektrischer Systeme vertraut ist. Die Anleitung deckt die Montage, den elektrischen Anschluss, die Konfiguration der Lastabwurf-Steuerplatine (OPCB) und die manuelle Bedienung ab.

Sicherheitshinweise

• Elektrische Gefahr: Arbeiten Sie niemals am Transferschalter, solange die Stromversorgung nicht vollständig abgeschaltet ist.
• Installation: Muss von qualifiziertem Personal unter Einhaltung lokaler und nationaler elektrischer Vorschriften (NEC, CSA, OSHA) durchgeführt werden.
• Schutzausrüstung: Entfernen Sie Schmuck und tragen Sie isolierende Matten, wenn Sie auf Metall- oder Betonböden arbeiten.
• Automatischer Start: Deaktivieren Sie den automatischen Startkreis des Generators, bevor Sie am System arbeiten, um Verletzungen durch plötzliches Anlaufen zu vermeiden.

Gerätebeschreibung

Der automatische Transferschalter überträgt die elektrische Last von einer normalen Stromquelle (Versorgungsnetz) auf eine Standby-Quelle (Generator). Er verhindert die Rückspeisung zwischen den beiden Quellen. Das System umfasst einen Transferschalter-Mechanismus, einen Trennschalter für den Netzbetrieb, eine Steuerplatine (OPCB) und Sicherungen.

Installation

Die Installation umfasst folgende Schritte:

1. Montage des Gehäuses (typischerweise Wandmontage).
2. Anschluss der Stromquellen- und Lastleitungen.
3. Anschluss der Generator-Steuerleitungen (Startkreis).
4. Anschluss der OPCB-Lasten (falls erforderlich).
5. Funktionstests.

Stellen Sie sicher, dass alle Kabel durch die vorgesehenen Öffnungen geführt werden und die NEMA 3R-Schutzart gewahrt bleibt.

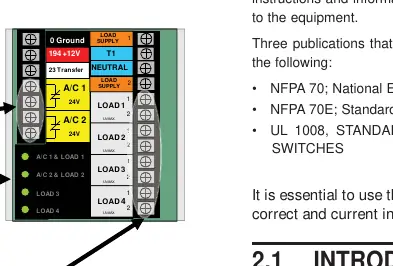

OPCB (Lastabwurf-Steuerplatine)

Die OPCB verhindert eine Überlastung des Generators, indem sie Lasten bei Frequenzabfall abwirft. Sie kann bis zu sechs Lasten verwalten (2 Klimaanlagen und 4 weitere Lasten). Die Lasten werden in vier Prioritätsgruppen unterteilt. Die OPCB kann mit 24 VAC oder 120 VAC betrieben werden.

Manuelle Bedienung

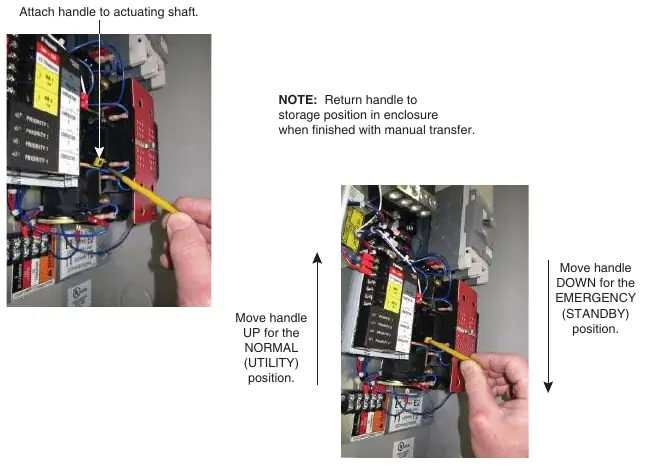

Der Transferschalter wird mit einem manuellen Griff geliefert. Die manuelle Bedienung muss vor der elektrischen Inbetriebnahme geprüft werden:

• Stellen Sie den Generator in den OFF-Modus.
• Schalten Sie die Netz- und Generator-Trennschalter auf OFF.
• Verwenden Sie den Griff, um den Mechanismus manuell zu bewegen.
• Griff nach oben: Lasten sind mit dem Netz verbunden.
• Griff nach unten: Lasten sind mit dem Generator verbunden.

Funktionstests

Nach der Installation muss eine vollständige Funktionsprüfung durchgeführt werden. Dies beinhaltet die Überprüfung der Spannungen (N1, N2, E1, E2) und die Prüfung des automatischen Betriebs, bei dem der Generator bei Netzausfall automatisch startet und die Last übernimmt.
