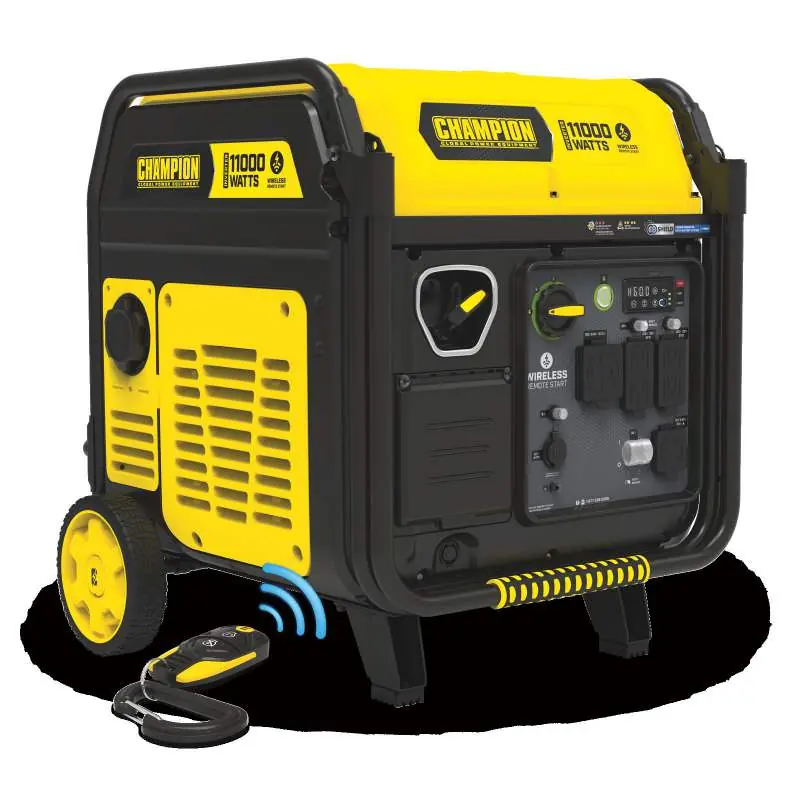

Bedienungsanleitung für Champion 11,000W Wireless Remote Start Inverter Generator (Modell...
Schnellstartanleitung und Benutzerhandbuch für den Champion 11,000W Inverter-Generator. Enthält wichtige Sicherheitsvorkehrungen, Montageanweisungen, Betriebsschritte, Wartungspläne und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument ist die offizielle Bedienungsanleitung für den Champion 11,000W Wireless Remote Start Inverter Generator (Modell 201407). Es enthält kritische Sicherheitsanweisungen, insbesondere zum Schutz vor Kohlenmonoxid (CO), sowie Anleitungen für Montage, Inbetriebnahme, Wartung und Fehlerbehebung. Der Generator darf ausschließlich im Freien in gut belüfteten Bereichen betrieben werden.
Sicherheit und CO-Schutz
Das Gerät ist mit dem CO Shield-System ausgestattet, das bei gefährlicher Kohlenmonoxid-Ansammlung den Motor automatisch abschaltet. Betreiben Sie den Generator niemals in geschlossenen Räumen, Garagen oder in der Nähe von Fenstern und Türen. Achten Sie auf eine ausreichende Belüftung und halten Sie einen Mindestabstand von 1,5 Metern zu allen Objekten ein.
Montage und Inbetriebnahme
- Montage: Installieren Sie den Radsatz und den Stützfuß gemäß den Anweisungen. Verbinden Sie die Batteriekabel, um die elektrische Startfunktion zu aktivieren.
- Öl und Kraftstoff: Verwenden Sie 10W-30 Motoröl (Kapazität 1,1 Liter). Verwenden Sie bleifreies Benzin mit mindestens 87 Oktan und maximal 10% Ethanol.
- Startvorgang: Stellen Sie den Kraftstoffhahn auf ON, drücken Sie den Zündknopf in den Standby-Modus und verwenden Sie entweder den elektrischen Startknopf, die Fernbedienung oder den Seilzugstarter.
Wartung
Regelmäßige Wartung ist für die Langlebigkeit entscheidend:
- Alle 8 Stunden: Ölstand prüfen, Bereich um Lufteinlass und Schalldämpfer reinigen.
- Erste 5 Stunden: Ölwechsel (Einlaufphase).
- Alle 50 Stunden: Luftfilter reinigen, Ölwechsel bei hoher Belastung.
- Alle 100 Stunden: Ölwechsel, Zündkerze reinigen/einstellen, Funkenfänger reinigen.
Fehlerbehebung
Bei Startproblemen prüfen Sie den Kraftstoffstand, den Ölstand (niedriger Ölstand verhindert den Start), die Zündkerzenverbindung und ob der Kraftstoffhahn geöffnet ist. Bei Problemen mit der Fernbedienung stellen Sie sicher, dass sich das Gerät im Standby-Modus befindet und die Batterie der Fernbedienung geladen ist.
Herstellerinformationen
Champion Power Equipment
Praktische Hilfe
Typische Probleme
Generator startet nicht
Kraftstoffstand prüfen, Ölstand prüfen (niedriger Ölstand verhindert Start), Zündkerzenstecker prüfen, Kraftstoffhahn öffnen.
Generator startet nicht per Fernbedienung
Batterie der Fernbedienung prüfen, sicherstellen, dass sich der Generator im Standby-Modus befindet, Reichweite (max. 24 Meter) beachten.
Generator schaltet während des Betriebs ab
CO Shield-System hat CO-Ansammlung erkannt (Generator an einen besser belüfteten Ort bewegen) oder Kraftstoff ist leer.
Vor der Verwendung
- Ölstand prüfen (10W-30)
- Kraftstoffstand prüfen (bleifreies Benzin, max. 10% Ethanol)
- Generator auf ebenem Untergrund platzieren
- Abstand zu Gebäuden und brennbaren Materialien sicherstellen (mind. 1,5 m)
- Batterieverbindung prüfen
Abbildungen und Diagramme
- Das Bedienfeld enthält den Kraftstoffhahn, den Start-Stopp-Knopf, die Intelligauge-Anzeige, verschiedene Steckdosen (12V DC, 120V/240V AC) und Schutzschalter.
Modellkompatibilität
- Nicht für medizinische Lebenserhaltungssysteme geeignet.
- Der Anschluss an ein Hausstromnetz erfordert einen zugelassenen 30A-Umschalter, der von einem Elektriker installiert wurde.
