Bedienungsanleitung FlinQ Jig Saw 18V
Schnellstartanleitung für die FlinQ Jig Saw 18V. Erfahren Sie alles über Montage, Akku-Handhabung, Sägeblattwechsel, Einstellungen und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die FlinQ Jig Saw 18V ist eine akkubetriebene Stichsäge für gerade und gebogene Schnitte in Holz, Kunststoff und Metall. Sie wird mit einem 18V-Akku betrieben (nicht im Lieferumfang enthalten) und verfügt über eine einstellbare Schnittgeschwindigkeit, Pendelhubfunktion und Gehrungsschnittmöglichkeit bis 45°. S. 3, 21
Wichtigste Schritte
- Akku laden S. 7, 16, 26
- Sägeblatt wechseln S. 7, 17, 27
- Gehrungsschnitt einstellen S. 8, 17, 27
Erste Inbetriebnahme
- Akku laden und einsetzen S. 7, 16, 26
Probleme und Lösungen
Gerät startet nicht
Akku prüfen, Schaltersperre entriegeln.
S. 7, 16, 26Wartung und Reset
- Regelmäßige Reinigung der Lüftungsschlitze S. 9, 18, 28
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Motorspannung | 20V | Betriebsspannung | S. 3, 12, 22 |
| Leerlaufdrehzahl | 0-3000 rpm | Schnittgeschwindigkeit | S. 3, 12, 22 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5, 6, 13
- Bedienung S. 7, 8, 9, 16
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält wichtige Informationen zur sicheren Verwendung, Wartung und Entsorgung der FlinQ Jig Saw 18V (Modell FQC8512). Lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist ausschließlich für den privaten Gebrauch in trockenen Innenräumen bestimmt und eignet sich für gerade, gebogene und Gehrungsschnitte (bis 45°) in Holz, Kunststoff und Leichtmetall.
Lieferumfang und Produktbeschreibung
Der Lieferumfang umfasst:
- 1x Akku-Stichsäge
- 1x Sägeblatt für Holz
- 1x Sägeblatt für Metall
- 1x Inbusschlüssel (seitlich am Gerät verstaut)
- 1x Gleitschuh (bereits montiert)
- 1x Adapter für externe Staubabsaugung
- 1x Parallelanschlag
- 1x Bedienungsanleitung
Wichtige Bedienelemente sind der Ein-/Ausschalter, die Schaltersperre, der Drehzahlregler, der Pendelhubschalter und die Grundplatte für Gehrungsschnitte.
Technische Daten
- Motorspannung: 20V
- Leerlaufdrehzahl: 0-3000 rpm
- Hublänge: 20 mm
- Schalldruckpegel: 77.2 dB(A)
- Schallleistungspegel: 91 dB(A)
- Vibrationsemissionswert: 8.4 m/s2
Sicherheitshinweise
Beachten Sie stets die allgemeinen Sicherheitshinweise für Elektrowerkzeuge. Tragen Sie beim Arbeiten eine Schutzbrille, Gehörschutz und eine Staubmaske. Entfernen Sie den Akku vor Reinigungs-, Wartungs- oder Einstellungsarbeiten. Arbeiten Sie niemals an asbesthaltigen Materialien.
Erste Schritte und Akku-Handhabung
Der Akku muss vor der ersten Inbetriebnahme geladen werden. Drücken Sie die Taste am Akku, um den Ladezustand über die LEDs zu prüfen (4 LEDs = Maximum, 1 LED = Niedrig). Zum Laden den Akku in das Ladegerät einsetzen. Die grüne LED am Ladegerät signalisiert den Ladevorgang bzw. den Abschluss.
Montage und Einstellungen
Sägeblattwechsel
Schalten Sie das Gerät aus und entfernen Sie den Akku. Drehen Sie die Entriegelung des Spannfutters so weit wie möglich, setzen Sie das Sägeblatt ein (achten Sie darauf, dass die Rückseite in der Führungsrolle liegt) und lassen Sie die Entriegelung los.
Parallelanschlag
Der Parallelanschlag kann beidseitig montiert werden. Lösen Sie die Feststellschrauben, schieben Sie den Anschlag in die Halterungen und ziehen Sie die Schrauben wieder fest.
Gehrungsschnitte
Für Gehrungsschnitte bis 45° muss die Grundplatte verstellt werden. Entfernen Sie den Spannungsrissschutz, lösen Sie die Innensechskantschrauben mit dem Inbusschlüssel, stellen Sie den gewünschten Winkel ein und fixieren Sie die Platte wieder.
Bedienung
Zum Einschalten drücken Sie die Schaltersperre und dann den Ein-/Ausschalter. Zum Ausschalten lassen Sie den Ein-/Ausschalter los. Warten Sie, bis das Sägeblatt vollständig zum Stillstand gekommen ist, bevor Sie es aus dem Schnitt ziehen.
Reinigung, Wartung und Lagerung
Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch oder einer weichen Bürste. Halten Sie die Lüftungsschlitze frei. Lagern Sie das Gerät an einem trockenen, frostfreien und für Kinder unzugänglichen Ort. Bei längerer Lagerung (über 3 Monate) sollte der Akku auf 40-60% geladen sein.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie, ob der Akku korrekt eingesetzt und geladen ist. Stellen Sie sicher, dass die Schaltersperre entriegelt ist.
Sägeblatt bricht oder verklemmt
Verwenden Sie nur unbeschädigte Sägeblätter. Prüfen Sie, ob das Werkstück fest eingespannt ist und ob das Sägeblatt für das Material geeignet ist.
Akku lädt nicht
Prüfen Sie, ob das Ladegerät korrekt angeschlossen ist. Wenn die rote LED blinkt, ist der Akku möglicherweise zu kalt oder zu warm.
Vor der Verwendung
- Akku vollständig laden
- Sägeblatt auf Beschädigungen prüfen
- Persönliche Schutzausrüstung (Brille, Gehörschutz) anlegen
- Arbeitsbereich auf Fremdkörper prüfen
- Sitz des Sägeblatts im Spannfutter kontrollieren
Technische Daten in der Praxis
- Motorspannung 20V
- Betriebsspannung des Akku-Systems.
- Leerlaufdrehzahl 0-3000 rpm
- Regelbare Hubzahl pro Minute für verschiedene Materialien.
- Hublänge 20 mm
- Die vertikale Bewegung des Sägeblatts.
Abbildungen und Diagramme

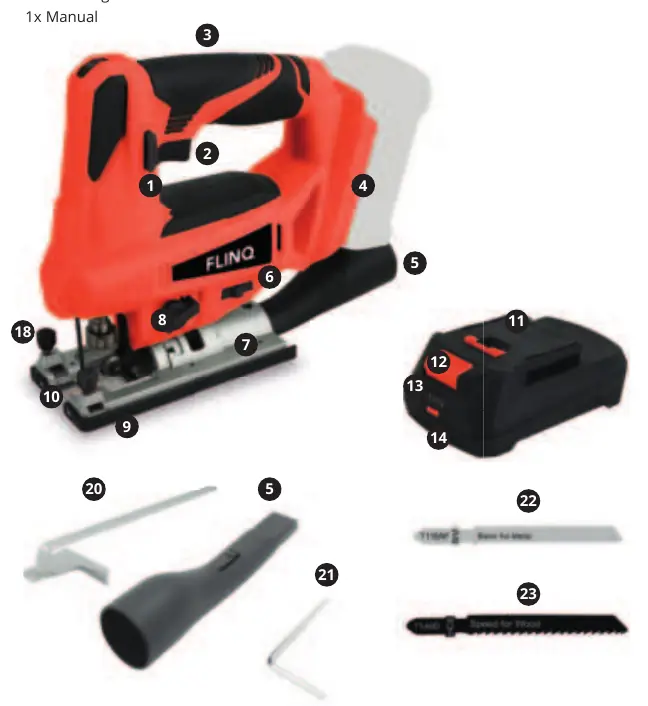

- Teileübersicht (S. 3): Identifiziert Schalter, Spannfutter, Grundplatte und Zubehör.
- Sägeblattwechsel (S. 7): Zeigt die Entriegelung des Spannfutters [24] und die Führungsrolle [25].
- Gehrungsschnitt (S. 8): Zeigt die Innensechskantschrauben [26] an der Grundplatte [7].

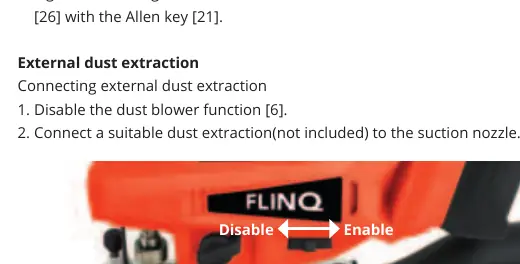

- Staubabsaugung (S. 8): Zeigt den Schalter [6] zum Umschalten zwischen Blasen und Absaugen.
Modellkompatibilität
- Nur für FlinQ Akkus geeignet.
- Nur für T-Schaft-Sägeblätter geeignet.
- Nicht für asbesthaltige Materialien verwenden.
