Bedienungsanleitung für FlinQ Multi Tool 18V
Schnellstartanleitung und vollständiges Handbuch für das FlinQ Multi Tool 18V (FQC8507). Erfahren Sie alles über die Bedienung, den Zubehörwechsel, die Sicherheitshinweise und die Wartung Ihres oszillierenden Multifunktionswerkzeugs.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das FlinQ Multi Tool 18V ist ein oszillierendes Multifunktionswerkzeug zum Sägen, Schneiden und Schleifen. Es wird mit einem 18V-Akku betrieben (nicht im Lieferumfang enthalten). S. 20, 21
Wichtigste Schritte
- Zubehör wechseln S. 26
Erste Inbetriebnahme
- Akku laden und einsetzen S. 25
Probleme und Lösungen
Akku defekt
Grüne und rote LED am Ladegerät blinken.
S. 25Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leerlaufdrehzahl | 5000-19000 rpm | Oszillationsgeschwindigkeit | S. 21 |
Wo es im PDF steht
- Teileübersicht S. 21
- Zubehörwechsel S. 26
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das FlinQ Multi Tool 18V ist ein oszillierendes Multifunktionswerkzeug, das für Säge-, Schneid- und Schleifarbeiten konzipiert ist. Es eignet sich besonders für Holz, Kunststoff, Gipskarton, Metalle und Fliesen. Bitte lesen Sie vor der ersten Inbetriebnahme alle Sicherheitshinweise sorgfältig durch. Das Gerät erzeugt ein elektromagnetisches Feld, das medizinische Implantate beeinflussen kann.
Lieferumfang und Teile
Im Lieferumfang enthalten sind das Multifunktionswerkzeug, ein Zusatzhandgriff, ein Schleifpad, ein Hartmetall-Sägeblatt, eine Tauchsäge, ein Schaber sowie verschiedene Schleifpapiere. Die Bedienelemente umfassen:
- Werkzeugentriegelungshebel
- Ein-/Ausschalter
- Drehzahlregler
- LED-Arbeitsleuchte
- Akkuhalterung
Inbetriebnahme und Akku
Das Gerät wird mit einem 18V-Akku betrieben (nicht im Lieferumfang enthalten). Vor der ersten Nutzung muss der Akku vollständig geladen werden. Der Ladezustand kann über die Taste am Akku und die LED-Anzeige überprüft werden. Achten Sie beim Einsetzen des Akkus darauf, dass dieser hörbar einrastet.
Zubehörwechsel
Zum Wechseln des Zubehörs muss das Gerät ausgeschaltet und der Akku entfernt werden. Klappen Sie den Werkzeugentriegelungshebel vollständig nach oben (180°), um die Klemmmutter zu lösen. Setzen Sie das gewünschte Zubehör in die Halterung ein und drücken Sie den Hebel wieder vollständig nach unten, um es zu arretieren.
Bedienung
Die Oszillationsgeschwindigkeit kann über den Drehzahlregler (Stufe 1 bis 6) eingestellt werden. Schalten Sie das Gerät ein, indem Sie den Ein-/Ausschalter nach vorne schieben. Die LED-Arbeitsleuchte schaltet sich automatisch mit ein. Führen Sie vor Arbeitsbeginn immer einen Probelauf ohne Last durch, um sicherzustellen, dass das Zubehör fest sitzt.
Wartung und Reinigung
Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch oder einer weichen Bürste, insbesondere die Lüftungsschlitze. Verwenden Sie keine aggressiven Reinigungsmittel. Lagern Sie das Gerät an einem dunklen, trockenen und frostfreien Ort. Bei längerer Lagerung sollte der Akku auf 40-60% geladen sein und alle 3 Monate überprüft werden.
Technische Daten
Das Gerät arbeitet mit einer Motorspannung von 20V (Nennspannung 21V) und einer Leerlaufdrehzahl von 5000-19000 U/min. Der Schwingungswinkel beträgt 3,2°.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie, ob der Akku korrekt eingesetzt und geladen ist. Stellen Sie sicher, dass der Ein-/Ausschalter nicht blockiert ist.
Zubehör löst sich während des Betriebs
Stellen Sie sicher, dass der Werkzeugentriegelungshebel vollständig in der Verriegelungsposition nach unten gedrückt ist.
Akku lädt nicht
Prüfen Sie die LED-Anzeige am Ladegerät. Wenn die grüne und rote LED blinken, ist der Akku defekt.
Vor der Verwendung
- Akku vollständig laden
- Passendes Zubehör für die Anwendung wählen
- Schutzausrüstung (Handschuhe, Schutzbrille) anlegen
- Werkzeug auf festen Sitz prüfen
- Probelauf ohne Last durchführen
Technische Daten in der Praxis
- Motorspannung
- 20V Nennspannung für den Betrieb
- Leerlaufdrehzahl
- 5000-19000 U/min für präzises Arbeiten
- Schwingungswinkel
- 3.2° für effizientes Schneiden und Schleifen
Abbildungen und Diagramme

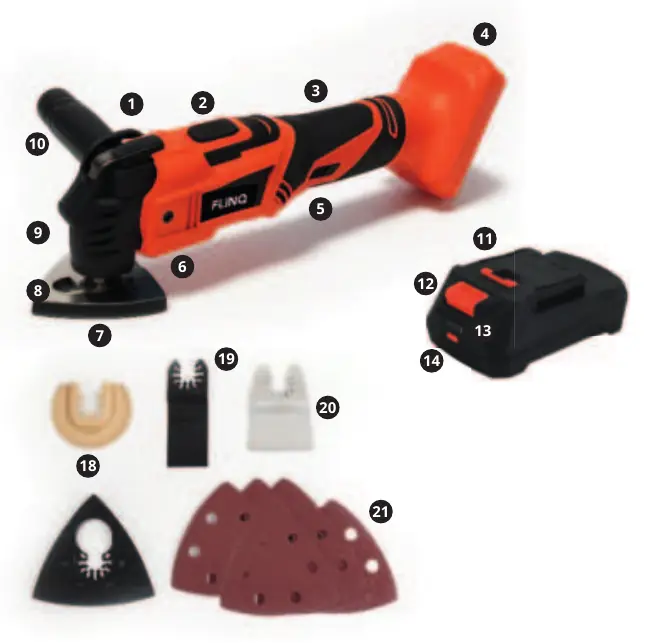

- Teileübersicht: Identifiziert alle Bedienelemente wie Drehzahlregler, Ein-/Ausschalter und Werkzeughalter.
- Zubehörwechsel: Zeigt die Verwendung des Werkzeugentriegelungshebels zum Einsetzen und Sichern von Zubehör.
Modellkompatibilität
- Nur Zubehör verwenden, das von FlinQ empfohlen wird.
- Nicht für sehr harte Materialien wie Zement oder Beton geeignet.
- Nur weiche Materialien wie Holz oder Gipskarton für Tauchschnitte verwenden.
