Bedienungsanleitung für FlinQ Brushed Lawn Mover 18V
Schnellstartanleitung und vollständiges Handbuch für den FlinQ Brushed Lawn Mover 18V. Erfahren Sie alles über Montage, Betrieb, Sicherheitshinweise, Wartung und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der FlinQ Brushed Lawn Mover 18V ist ein akkubetriebener Rasenmäher mit 320 mm Schnittbreite und drei Schnitthöhenstufen (30/45/60 mm). S. 6, 26
Wichtigste Schritte
- Montage des Griffs S. 4, 14, 24
- Einstellen der Schnitthöhe S. 5, 15, 25, 30
Erste Inbetriebnahme
- Akku einsetzen und Sicherheitsschlüssel stecken S. 10, 19, 30
Probleme und Lösungen
Vibrationen
Messer prüfen und ggf. schärfen/auswuchten
S. 10, 19, 30Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Motorspannung | 20V | Betriebsspannung | S. 6, 16, 26 |
Wo es im PDF steht
- Sicherheitshinweise S. 6, 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der FlinQ Brushed Lawn Mover 18V ist ein akkubetriebener Rasenmäher für den privaten Gebrauch. Diese Anleitung enthält wichtige Informationen zu Sicherheit, Montage, Betrieb und Wartung. Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Lieferumfang und Teilebeschreibung
Der Lieferumfang umfasst den Akku-Rasenmäher, einen Schraubenschlüssel und die Bedienungsanleitung. Zu den Hauptkomponenten gehören der Hauptgriff, das obere und untere Griffrohr, der Grasfangkorb, das Batteriefach und der Sicherheitsschlüssel.
Montage
- Griffmontage: Befestigen Sie das untere Griffrohr am Gehäuse und sichern Sie es mit einer Schraube. Verbinden Sie das obere und untere Griffrohr mit dem Verriegelungsknopf und bringen Sie die Kabelklemme an.
- Grasfangkorb: Montieren Sie den Grasfangkorb gemäß der Abbildung und hängen Sie ihn in die hintere Abdeckung ein.
Betrieb
Vor dem Start: Stellen Sie sicher, dass der Akku vollständig geladen ist. Setzen Sie den Akku in das Batteriefach ein und stecken Sie den Sicherheitsschlüssel ein.
Startvorgang: Drücken Sie den Sicherheitsknopf und halten Sie die Schalthebel fest. Der Motor stoppt sofort, wenn die Schalthebel losgelassen werden.
Schnitthöhe einstellen: Trennen Sie den Akku, bevor Sie die Schnitthöhe anpassen. Drehen Sie das Gerät um und verstellen Sie die Radachse auf eine der drei verfügbaren Höhen (30, 45 oder 60 mm). Achten Sie darauf, dass Vorder- und Hinterachse auf die gleiche Höhe eingestellt sind.
Wartung und Reinigung
Schalten Sie das Gerät immer aus und entfernen Sie den Akku, bevor Sie Wartungsarbeiten durchführen. Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch oder einer weichen Bürste. Halten Sie die Lüftungsschlitze frei von Ablagerungen. Das Messer sollte regelmäßig auf Schärfe und Unwucht geprüft werden. Bei Bedarf muss es geschärft oder ausgetauscht werden (Befestigungsschraube mit 25 Nm anziehen).
Technische Daten
- Motorspannung: 20V
- Leerlaufdrehzahl: 3800 U/min
- Schnittbreite: 320 mm
- Grasfangkorbkapazität: 25L
- Schnitthöhen: 30/45/60 mm
Praktische Hilfe
Typische Probleme
Motor startet nicht
Prüfen Sie, ob der Akku geladen ist, der Sicherheitsschlüssel korrekt eingesteckt ist und der Ein-/Ausschalter betätigt wird.
Starke Vibrationen
Überprüfen Sie das Messer auf Unwucht oder Beschädigungen und ziehen Sie die Befestigungsschraube fest.
Vor der Verwendung
- Akku vollständig aufladen
- Sicherheitsschlüssel einstecken
- Schnitthöhe einstellen
- Grasfangkorb korrekt montieren
- Arbeitsbereich von Fremdkörpern befreien
Technische Daten in der Praxis
- Motorspannung
- 20V Betriebsspannung
- Schnittbreite
- 320 mm Arbeitsbreite
- Höhenverstellung
- 3 Stufen: 30, 45, 60 mm
Abbildungen und Diagramme
- Abbildung 1: Übersicht der Bauteile
- Abbildung 2: Montage des Griffs
- Abbildung 3: Montage des Grasfangkorbs

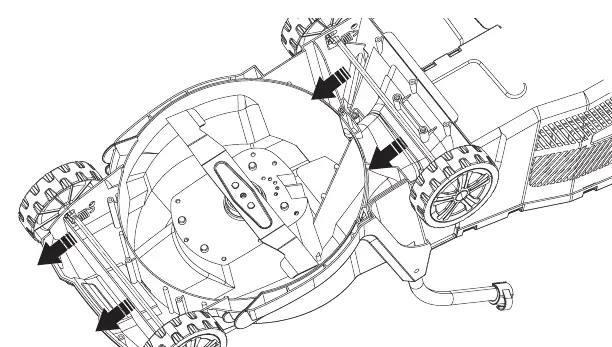

- Abbildung 5: Einstellung der Schnitthöhe
Modellkompatibilität
- Nur für den privaten Gebrauch bestimmt.
- Nicht für den gewerblichen Einsatz geeignet.
