Bedienungsanleitung für FlinQ Cordless Drill 18V

Detaillierte Bedienungsanleitung für den FlinQ Cordless Drill 18V (FQC8507). Erfahren Sie alles über die Inbetriebnahme, Sicherheitshinweise, Bohr- und Schraubeinstellungen sowie Wartung und Pflege Ihres Akku-Bohrschraubers.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der FlinQ Cordless Drill 18V ist ein Akku-Bohrschrauber, der für das Eindrehen von Schrauben sowie für Bohrungen in Holz, Metall, Keramik und Kunststoff verwendet wird. S. 2, 10, 19, 28

Wichtigste Schritte

  • Akku laden S. 7, 15, 24, 33
  • Zubehör wechseln S. 7, 15, 24, 33
  • Gang wählen S. 7, 16, 24, 33

Erste Inbetriebnahme

  • Akku in das Ladegerät einsetzen und vollständig aufladen. S. 7, 15, 24, 33

Probleme und Lösungen

Akku defekt

Grüne und rote LED blinken am Ladegerät.

S. 7, 15, 24, 33

Wartung und Reset

  • Regelmäßige Reinigung der Lüftungsschlitze nach jedem Gebrauch. S. 8, 17, 26, 35

Technische Daten

Parameter Wert Hinweis Seiten
Motorspannung 20V Nennspannung S. 3, 11, 20, 29
Drehzahl 1. Gang 0-400 rpm Für Schraubarbeiten S. 3, 11, 20, 29
Drehzahl 2. Gang 0-1600 rpm Für Bohrarbeiten S. 3, 11, 20, 29

Wo es im PDF steht

  • Titelseite S. 1
  • Sicherheitshinweise S. 4, 5, 6, 12
  • Bedienung S. 7, 15, 24, 33
  • Technische Daten S. 3, 11, 20, 29
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Teilebeschreibung des FlinQ Cordless Drill 18V Seite 3 LED-Statusanzeigen für den Ladevorgang Seite 7

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb Ihres FlinQ Cordless Drill 18V. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist für das Eindrehen, Festziehen und Lösen von Schrauben sowie für Bohrungen in Holz, Metall, Keramik und Kunststoff konzipiert.

Produktbeschreibung

Der FlinQ Cordless Drill 18V besteht aus folgenden Hauptkomponenten:

Teilebeschreibung des FlinQ Cordless Drill 18V
Teilebeschreibung des FlinQ Cordless Drill 18V
  • Schnellspannfutter aus Metall
  • Drehmomentwahl
  • Gangwahl (2 Geschwindigkeitsstufen)
  • Drehrichtungsschalter
  • Ein-/Ausschalter (mit Drehzahlregelung)
  • LED-Arbeitsleuchte
  • Akku-Halterung

Sicherheitshinweise

Beachten Sie unbedingt folgende Sicherheitsregeln:

  • Schalten Sie das Gerät immer aus und entfernen Sie den Akku, bevor Sie Zubehör wechseln, das Gerät reinigen oder es lagern.
  • Tragen Sie bei der Arbeit stets eine Schutzbrille und geeignete Schutzausrüstung.
  • Verwenden Sie das Gerät nicht in explosiven Atmosphären.
  • Halten Sie das Gerät von Feuchtigkeit fern.
  • Personen mit medizinischen Implantaten sollten vor der Verwendung einen Arzt konsultieren, da das Gerät ein elektromagnetisches Feld erzeugt.

Inbetriebnahme und Bedienung

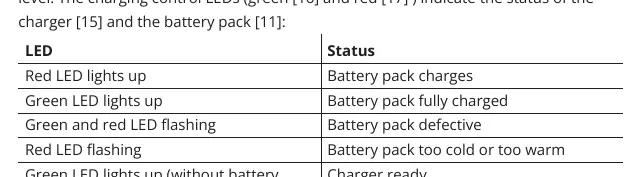

LED-Statusanzeigen für den Ladevorgang
LED-Statusanzeigen für den Ladevorgang

Akku laden

Laden Sie den Akku vor der ersten Inbetriebnahme auf. Die Ladekontroll-LEDs am Ladegerät zeigen den Status an:

  • Rote LED leuchtet: Akku lädt.
  • Grüne LED leuchtet: Akku vollständig geladen.
  • Grüne und rote LED blinken: Akku defekt.
  • Rote LED blinkt: Akku zu kalt oder zu warm.

Zubehör anbringen

Das Gerät verfügt über ein Schnellspannfutter. Drehen Sie das Futter gegen den Uhrzeigersinn, um es zu öffnen, setzen Sie das Zubehör ein und drehen Sie es im Uhrzeigersinn fest.

Einstellungen

  • Gangwahl: Schieben Sie den Schalter für Gang 1 (niedrige Drehzahl, hohes Drehmoment für Schrauben) oder Gang 2 (hohe Drehzahl für Bohren).
  • Drehmoment: Nutzen Sie die Drehmomentwahl, um die Kraft anzupassen. Wählen Sie eine niedrige Stufe für kleine Schrauben und eine hohe Stufe für große Schrauben oder harte Materialien.
  • Drehrichtung: Nutzen Sie den Drehrichtungsschalter, um zwischen Rechts- und Linkslauf zu wechseln. In der Mittelstellung ist der Ein-/Ausschalter gesperrt.

Wartung und Reinigung

Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch oder einer weichen Bürste. Achten Sie darauf, dass die Lüftungsschlitze frei bleiben. Verwenden Sie keine aggressiven Reinigungsmittel. Überprüfen Sie das Gerät regelmäßig auf Verschleiß und Beschädigungen.

Technische Daten

  • Motorspannung: 20V
  • Drehzahl 1. Gang: 0-400 U/min
  • Drehzahl 2. Gang: 0-1600 U/min
  • Drehmomenteinstellungen: 23+1
  • Max. Bohrdurchmesser: 30 mm (Holz) / 13 mm (Metall)

Praktische Hilfe

Typische Probleme

Gerät vibriert stark oder macht ungewöhnliche Geräusche

Sofort ausschalten, prüfen ob Zubehör korrekt zentriert im Bohrfutter sitzt.

Akku lädt nicht

Prüfen ob Akku korrekt im Ladegerät sitzt und die Umgebungstemperatur im zulässigen Bereich liegt.

Vor der Verwendung

  • Akku vollständig aufladen
  • Passendes Zubehör (Bohrer/Bit) wählen
  • Sicherheitsausrüstung (Schutzbrille/Handschuhe) anlegen
  • Werkstück sicher fixieren
  • Drehrichtung und Gangwahl prüfen

Technische Daten in der Praxis

Drehmomentstufen 23+1
23 Stufen für präzises Schrauben, 1 Stufe für Bohrarbeiten.

Abbildungen und Diagramme

  • 1: Schnellspannfutter
  • 2: Drehmomentwahl
  • 4: Drehrichtungsschalter
  • 5: Ein-/Ausschalter
  • 8: LED-Arbeitsleuchte

Modellkompatibilität

  • Nur für FQC8516 (2.0 Ah) und FQC8517 (4.0 Ah) Akkus geeignet.
