Bedienungsanleitung für Elektro-Rasenmäher Fieldmann FZR 2025-E
Detaillierte Bedienungsanleitung für den Elektro-Rasenmäher Fieldmann FZR 2025-E. Enthält Informationen zu Montage, Betrieb, Schnitthöheneinstellung, Wartung und Sicherheitshinweisen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Fieldmann FZR 2025-E ist ein elektrischer Rasenmäher mit 1300 W Leistung, 320 mm Schnittbreite und einem 30-Liter-Fangkorb. S. 14
Wichtigste Schritte
- Schnitthöhe einstellen S. 12
- Messer wechseln S. 15
Erste Inbetriebnahme
- Montieren Sie den Holm, die Start-Einheit und den Grasfangkorb gemäß den Abbildungen in der Anleitung. S. 10, 11
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Übermäßige Vibrationen
Sofort Motor stoppen, Netzstecker ziehen und Gerät auf Schäden prüfen.
S. 9Wartung und Reset
- Regelmäßige Kontrolle der Schrauben, des Messers und des Grasfangkorbs. S. 15
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 1300 W | Motorleistung | S. 14 |
| Schnittbreite | 320 mm | Abdeckung | S. 14 |
| Schnitthöhe | 20/38/56 mm | 3 Positionen | S. 14 |
| Fangkorb | 30 l | S. 14 | |
| Gewicht | 7.25 kg | Leergewicht | S. 14 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 7, 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung Ihres Fieldmann FZR 2025-E Elektro-Rasenmähers. Lesen Sie vor der ersten Inbetriebnahme alle Sicherheitshinweise sorgfältig durch. Der Mäher ist für den privaten Gebrauch in Gärten konzipiert.
Montage
Der Rasenmäher wird zerlegt geliefert. Befolgen Sie diese Schritte:
- Start-Einheit: Montieren Sie die Start-Einheit am oberen Teil des Holms.
- Holm: Verbinden Sie den oberen und unteren Teil des Holms mit den mitgelieferten Schrauben und Schnellspannern. Befestigen Sie das Kabel mit den Kunststoffclips.
- Grasfangkorb: Montieren Sie den Griff am oberen Teil des Korbs und verbinden Sie Ober- und Unterteil.
- Räder: Montieren Sie die Räder auf die Achsen, sichern Sie diese mit Unterlegscheiben und Splinten und setzen Sie die Radkappen auf.
Betrieb
Beachten Sie vor dem Mähen folgende Punkte:
- Schnitthöhe: Die Schnitthöhe kann in 3 Positionen (20 mm, 38 mm, 56 mm) unabhängig an der Vorder- und Hinterachse eingestellt werden. Stellen Sie sicher, dass alle 4 Räder auf die gleiche Höhe eingestellt sind.
- Anschluss: Verwenden Sie ein Verlängerungskabel von maximal 30 m Länge. Schließen Sie den Mäher an eine 230-240 V, 50 Hz Stromquelle an.
- Ein-/Ausschalten: Drücken und halten Sie den Sicherheitsknopf und ziehen Sie den Starthebel zum Holm. Zum Ausschalten lassen Sie den Starthebel los.
- Mähen: Mähen Sie nur trockenes Gras. Mähen Sie immer in Richtung weg vom Stromkabel, um ein versehentliches Durchtrennen zu vermeiden.
Wartung
Regelmäßige Wartung erhöht die Lebensdauer des Geräts:
- Messerwechsel: Trennen Sie das Gerät immer vom Stromnetz, bevor Sie am Messer arbeiten. Sichern Sie das Messer mit einem Schraubendreher gegen Drehen und lösen Sie die Schrauben mit einem 6-mm-Inbusschlüssel.
- Reinigung: Halten Sie das Gerät sauber und prüfen Sie regelmäßig den Grasfangkorb auf Verschleiß.
Praktische Hilfe
Typische Probleme
Der Mäher startet nicht
Prüfen Sie, ob das Stromkabel korrekt angeschlossen ist und ob das Verlängerungskabel intakt ist.
Mäher verstopft oder verliert Leistung
Mähen Sie kein nasses Gras. Leeren Sie den Fangkorb rechtzeitig.
Übermäßige Vibrationen
Stoppen Sie den Motor sofort und prüfen Sie das Messer auf Beschädigungen oder Unwucht.
Vor der Verwendung
- Prüfen Sie das Messer auf Beschädigungen oder Verschleiß.
- Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.
- Prüfen Sie das Stromkabel auf Schäden.
- Stellen Sie die gewünschte Schnitthöhe ein.
- Entfernen Sie Fremdkörper aus dem Mähbereich.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Schnittbreite
- 320 mm Arbeitsbreite.
Abbildungen und Diagramme

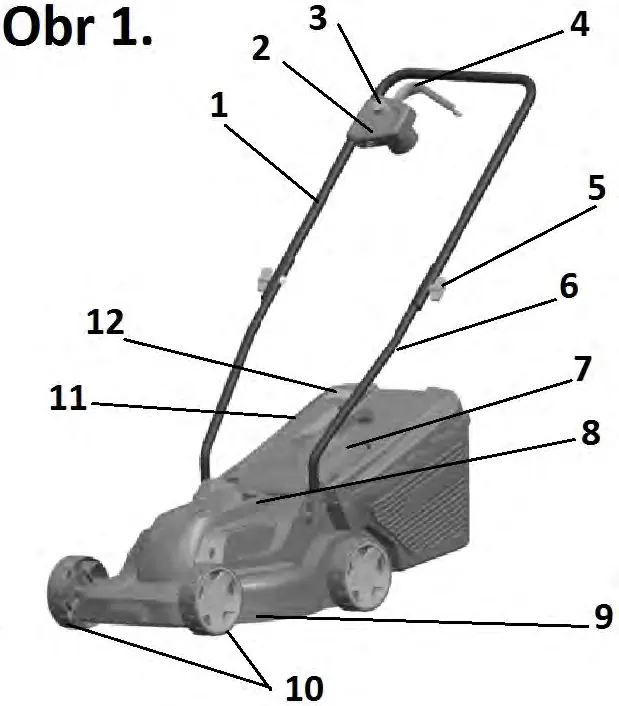

- Abb. 1: Übersicht der Bedienelemente und Komponenten.
- Abb. 5.1: Einstellung der Schnitthöhe an den Rädern.
- Abb. 6: Ein- und Ausschaltvorgang.
- Abb. 7: Korrekte Mährichtung weg vom Kabel.
- Abb. 8.1/8.2: Messerwechsel und Sicherung.
Modellkompatibilität
- Verwenden Sie nur Original-Ersatzteile.
- Das Verlängerungskabel sollte 30 m nicht überschreiten.
