Bedienungsanleitung für Fahrradträger Fiamma Carry-Bike 200 DJ DUCATO < 2006

Wichtige Informationen aus der Anleitung

Der Fiamma Carry-Bike 200 DJ DUCATO < 2006 ist ein Fahrradträger für den Fiat Ducato (Modelle vor 2006). Vor der Montage ist sicherzustellen, dass alle Teile unbeschädigt sind. Es wird dringend empfohlen, die Installation durch qualifiziertes Personal unter Einhaltung der lokalen Vorschriften durchführen zu lassen. Die maximale Traglast beträgt 35 kg, und die zulässige Höchstgeschwindigkeit mit montiertem Träger liegt bei 130 km/h.

Lieferumfang und Vorbereitung

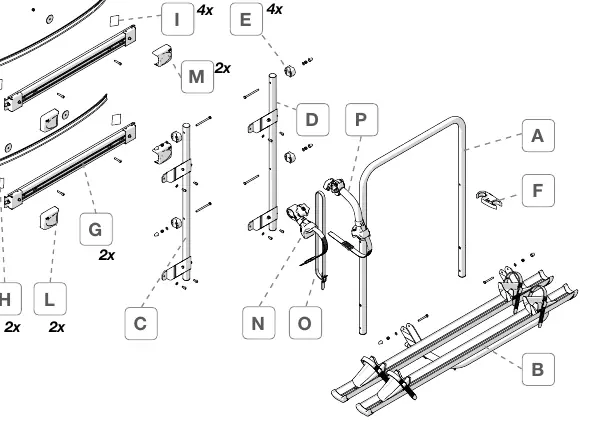

Überprüfen Sie den Inhalt der Verpackung anhand der Explosionszeichnung auf Seite 2. Stellen Sie sicher, dass alle Schrauben (M6x12, M6x30, M6x50, M6x80), Muttern und Halterungen vollständig vorhanden sind. Für die Montage werden Standardwerkzeuge benötigt.

Montageanleitung

Die Montage erfolgt in mehreren Schritten:

• Schritt 1: Befestigen Sie die Gabel am Rohr. Wichtig: Ziehen Sie die Gabel nicht komplett fest, lassen Sie einen Abstand von 2 mm.
• Schritt 3: Montieren Sie die Halterungen C und D mit den Schrauben T, E, U, X und Z.
• Schritt 4: Setzen Sie die Halterung F ein.
• Schritt 5-6: Bringen Sie die Schienen G an und sichern Sie diese mit den entsprechenden Schrauben V und Q.
• Schritt 7-8: Positionieren Sie den Träger am Fahrzeug.

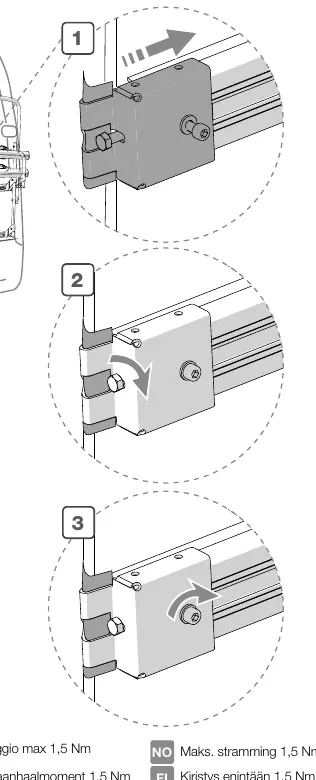

• Schritt 9: Ziehen Sie die Befestigungen mit maximal 1,5 Nm fest.
• Schritt 10: Bohren Sie ggf. Löcher (Ø 6,5) und sichern Sie die Halterungen mit den Schrauben R, X, W.
• Schritt 11: Montieren Sie die Bike-Block Halterungen N, O, P.

Sicherheitshinweise und Nutzung

Beachten Sie bei der Nutzung folgende Punkte:

• Verteilen Sie das Gewicht der Fahrräder gleichmäßig. Die schwersten Fahrräder sollten sich am nächsten zur Fahrzeugwand befinden.
• Überprüfen Sie regelmäßig die Befestigungselemente, insbesondere nach den ersten Kilometern und vor längeren Fahrten.
• Stellen Sie sicher, dass die Fahrräder den Heckscheibenwischer nicht blockieren.
• Entfernen Sie Zubehör wie Kindersitze oder Körbe von den Fahrrädern während der Fahrt.
• Verwenden Sie keine Fahrradabdeckungen (Bike Cover), da diese für dieses Modell nicht geeignet sind.

Wartung und Pflege

Kontrollieren Sie regelmäßig den Zustand der Gummielemente unter den oberen und unteren Halterungen sowie der Spanngurte. Sollten diese porös oder beschädigt sein, müssen sie sofort ausgetauscht werden, um Schäden am Fahrzeug oder am Träger zu vermeiden.
