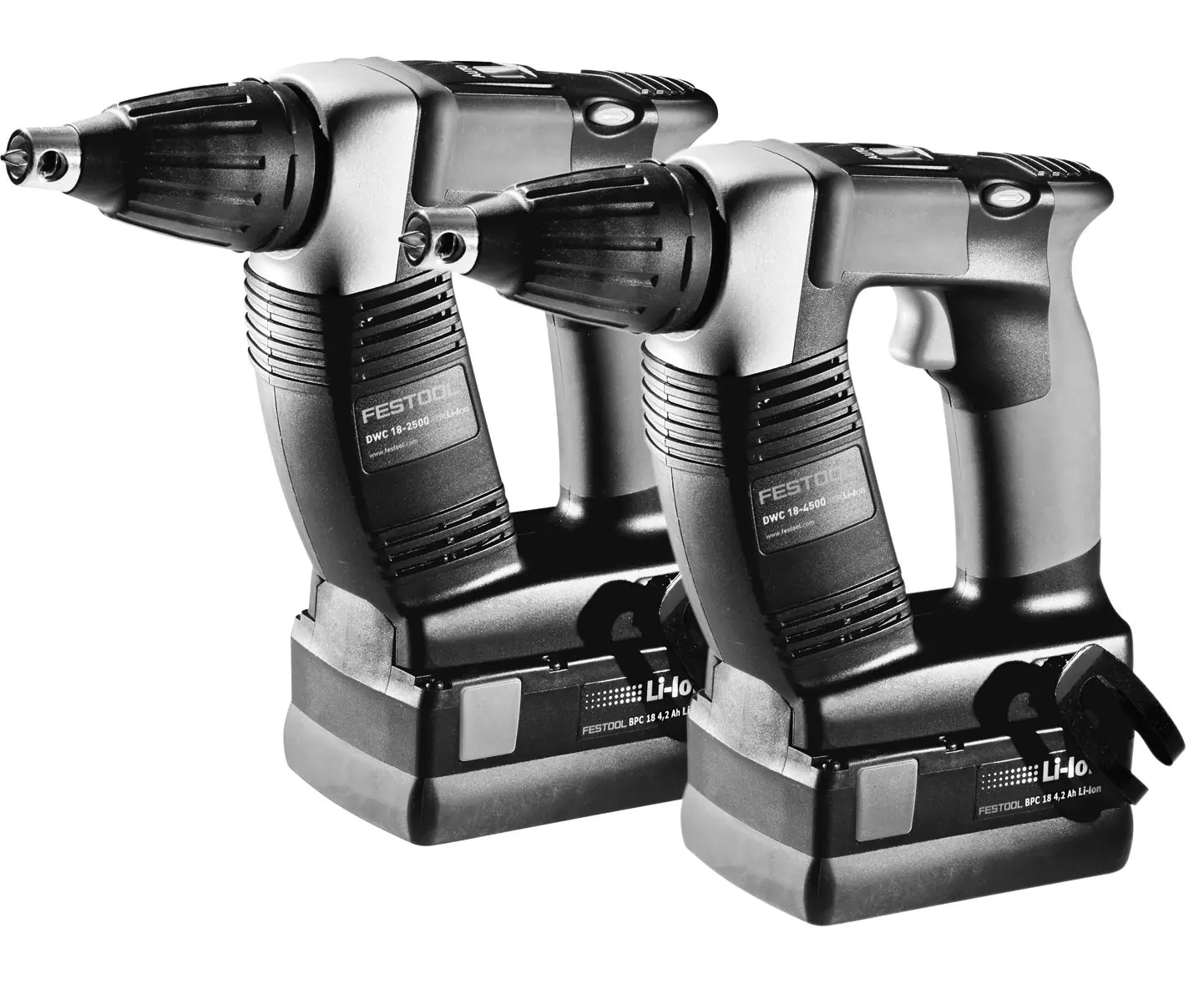

Bedienungsanleitung für Festool DWC 18-2500 / DWC 18-4500 Akku-Trockenbauschrauber

Wichtige Informationen aus der Anleitung

Der Festool DWC 18-2500 / DWC 18-4500 ist ein Akku-Trockenbauschrauber, der für professionelle Schraubarbeiten in Trockenbaukonstruktionen konzipiert ist. Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb, die Wartung und die Verwendung des Magazinvorsatzes.

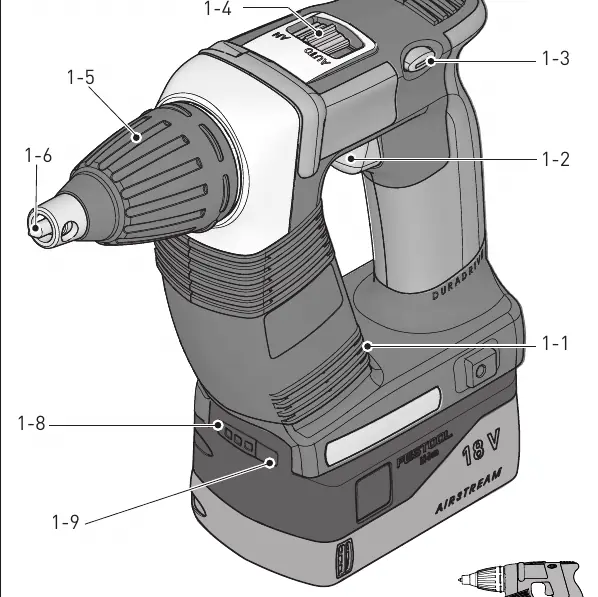

Geräteelemente

• Bit-Depot
• Ein-/Ausschalter
• Schalter für Rechts-/Links-Lauf
• Umschalter AUTO/MAN
• Tiefenanschlag
• Bit
• Isolierte Griffflächen
• Kapazitätsanzeige am Akkupack

Inbetriebnahme

Der Akkupack ist bei Lieferung sofort einsatzbereit und kann jederzeit aufgeladen werden. Zum Einsetzen oder Abnehmen des Akkupacks folgen Sie den Schritten in den Abbildungen 2A und 2B.

Einstellungen

Drehrichtung ändern: Nutzen Sie den Schalter [1-3]. Schalter nach links bedeutet Rechtslauf, Schalter nach rechts bedeutet Linkslauf.

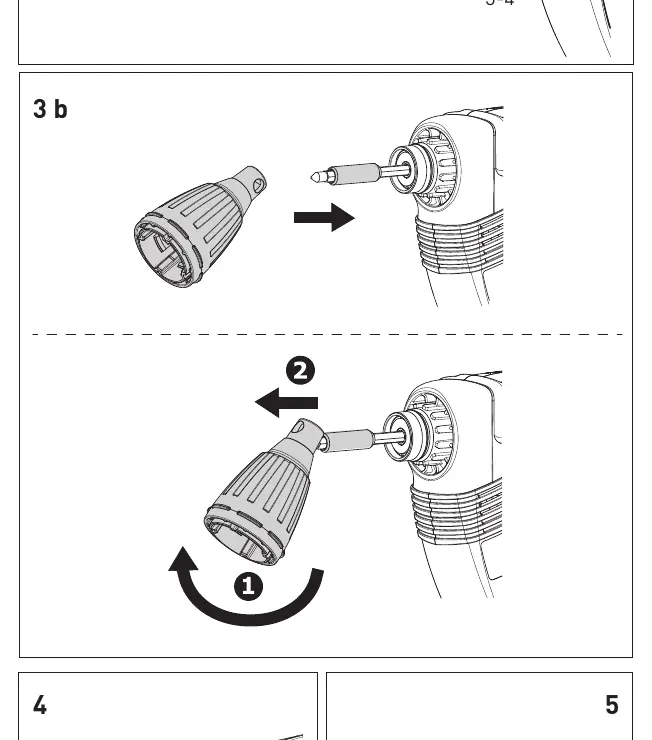

Bithalter: Der Bithalter ermöglicht ein schnelles Wechseln der Bits. Stellen Sie den Umschalter [1-4] auf MAN, um den Bithalter zu montieren oder zu demontieren.

Arbeiten mit der Maschine

Das Gerät startet nicht allein durch Drücken des Schalters [1-2]. Es gibt verschiedene Modi:

• Modus a (MAN): Rechtslauf, Schalter [1-2] betätigen und gleichzeitig mit dem Bit auf die Schraube drücken.
• Modus b (AUTO): Rechtslauf, nur mit dem Bit auf die Schraube drücken. Der Schalter [1-2] muss nicht gedrückt werden.
• Modus c (Linkslauf): Gerät mittels Schalter [1-2] einschalten.

Die Schraubtiefe lässt sich durch Drehen am Tiefenanschlag [1-5] einstellen (ca. ± 0,1 mm Genauigkeit).

Magazinvorsatz

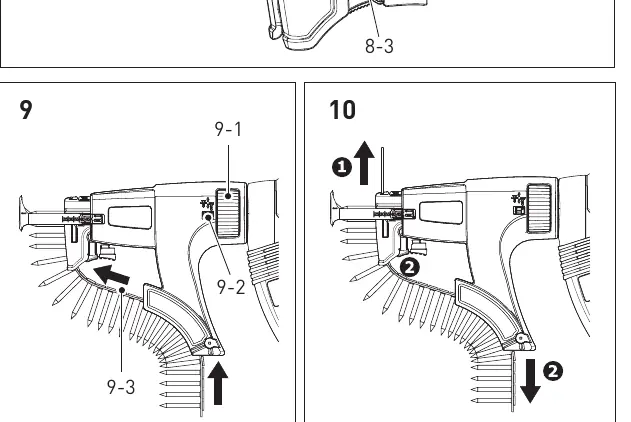

Der Magazinvorsatz ermöglicht kontinuierliches Arbeiten. Zur Montage muss der Tiefenanschlag entfernt werden. Der Magazinvorsatz kann in 30°-Abständen positioniert werden. Achten Sie beim Einlegen der Schraubengurte darauf, dass die erste Schraube korrekt in der Schraubachse liegt.

Wartung und Pflege

Der Magazinvorsatz ist weitgehend wartungsfrei, sollte aber nach längerer Verwendung mit Druckluft gereinigt werden. Bei akustischen Warnsignalen (peep-Töne) ist der Akku leer, die Maschine überlastet oder überhitzt. Lassen Sie die Maschine abkühlen oder wechseln Sie den Akku.
