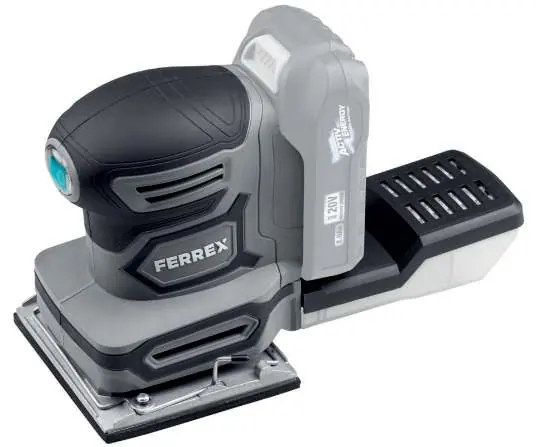

Bedienungsanleitung für FERREX 20 V Akku-Multischleifer FASS 20-I
Erfahren Sie, wie Sie Ihren FERREX 20 V Akku-Multischleifer FASS 20-I sicher bedienen, Schleifplatten wechseln, Schleifpapier einspannen und das Gerät warten. Vollständiger Leitfaden für Montage und Betrieb.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der FERREX FASS 20-I ist ein 3-in-1 Akku-Multischleifer, der mit 20V-Akkus betrieben wird. Er verfügt über drei austauschbare Schleifplatten (quadratisch, rechteckig, dreieckig) für verschiedene Oberflächen. S. 16, 28
Wichtigste Schritte
- Schleifplatte wechseln S. 17, 18
- Schleifpapier einspannen S. 23
Erste Inbetriebnahme
- Akku einsetzen, Schleifplatte wählen, Schleifpapier anbringen, Gerät einschalten. S. 17, 20, 23
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät startet nicht
Akku laden, korrekt einsetzen oder Druck verringern.
S. 25Wartung und Reset
- Staubbehälter leeren, Gehäuse reinigen, Vents prüfen. S. 27
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 20 V | Betriebsspannung | S. 28 |
| Leerlaufdrehzahl | 12.000 min-1 | Geschwindigkeit ohne Last | S. 28 |
Wo es im PDF steht
- Produktübersicht S. 2, 16
- Sicherheitshinweise S. 7, 15
- Bedienung S. 17, 24
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der FERREX 20 V Akku-Multischleifer FASS 20-I ist für das Trockenschleifen von Holz, Metall, Putz, Spachtelmasse oder lackierten Oberflächen konzipiert. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Tragen Sie bei der Arbeit stets eine Schutzbrille, Staubmaske, Gehörschutz und geeignete Schutzhandschuhe. Das Gerät ist nur für den privaten Gebrauch bestimmt.
Produktbeschreibung
Das Gerät wird mit drei verschiedenen Schleifplatten geliefert:
- Quadratische Schleifplatte
- Rechteckige Schleifplatte
- Dreieckige Schleifplatte
Zusätzlich sind ein Staubbehälter und ein Vakuumadapter für den Anschluss einer externen Staubabsaugung enthalten.
Montage und Vorbereitung
Schleifplatten wechseln
Die quadratische Schleifplatte ist bei Lieferung vormontiert. Um die Platte zu wechseln:
- Lösen Sie die 4 Befestigungsschrauben mit einem Kreuzschlitzschraubendreher.
- Ziehen Sie die Schleifplatte von der zentralen Basis und den Haltestiften ab.
- Setzen Sie die gewünschte neue Schleifplatte auf die Basis und die Haltestifte.
- Fixieren Sie die Platte wieder mit den 4 Schrauben.
Schleifpapier einspannen
Nur die quadratische Schleifplatte verfügt über Klemmleisten für Schleifpapier:
- Lochen Sie das Schleifpapier für die Staubabsaugung.
- Heben Sie die Klemmhebel an beiden Seiten an, um die vordere Klemmleiste zu lösen.
- Schieben Sie das vordere Ende des Schleifpapiers unter die Leiste und haken Sie diese wieder ein.
- Spannen Sie das Papier straff über die Platte und klemmen Sie das hintere Ende unter die hintere Klemmleiste.
Bedienung
Setzen Sie den geladenen Akku in die Halterung ein, bis er hörbar einrastet. Zum Einschalten drücken Sie den Ein-/Ausschalter auf die Position "I", zum Ausschalten auf "0". Führen Sie das Gerät in kreisenden Bewegungen über das Werkstück. Üben Sie gleichmäßigen Druck aus.
Reinigung und Wartung
- Leeren Sie den Staubbehälter nach jedem Gebrauch.
- Reinigen Sie das Gehäuse mit einem weichen Tuch oder einer Bürste.
- Prüfen Sie regelmäßig den Zustand der Schleifplatten und des Akku-Halters.
- Bei Beschädigungen muss das Gerät von einer Fachwerkstatt repariert werden.
Praktische Hilfe
Typische Probleme
Das Gerät startet nicht.
Prüfen Sie, ob der Akku geladen und korrekt in die Halterung eingesetzt ist. Verringern Sie den Druck auf das Gerät, da zu hoher Druck die Schwingbewegung blockieren kann.
Schleifleistung ist schlecht.
Das Schleifpapier ist abgenutzt oder ungeeignet für das Material. Verwenden Sie neues oder passendes Schleifpapier.
Schleifpapier haftet nicht an der Platte.
Reinigen Sie die Klettfläche der Schleifplatte und des Schleifpapiers von Staub und Schmutz.
Staub wird nicht abgesaugt.
Die Absaugöffnungen sind verstopft oder durch das Schleifpapier verdeckt. Achten Sie darauf, dass die Löcher im Papier mit denen der Platte übereinstimmen.
Vor der Verwendung
- Akku vollständig geladen?
- Korrekte Schleifplatte montiert?
- Schleifpapier fest und korrekt eingespannt?
- Staubbehälter oder externe Absaugung angeschlossen?
- Persönliche Schutzausrüstung (Brille, Maske, Gehörschutz) angelegt?
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leerlaufdrehzahl
- 12.000 min-1
- Schleifplatten
- Quadratisch (110x100mm), Rechteckig (128x78mm), Dreieckig (149x149x99mm)

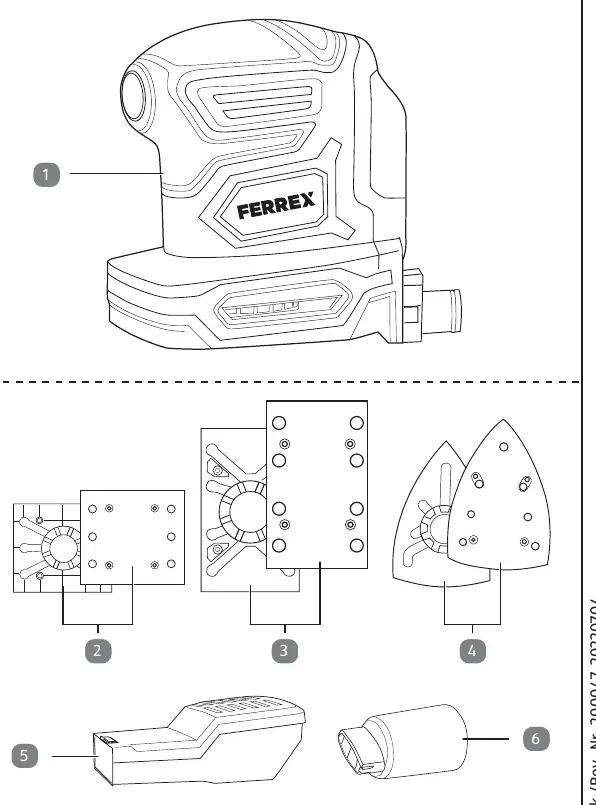

Abbildungen und Diagramme
- 1: Hauptgerät
- 2: Quadratische Schleifplatte
- 3: Rechteckige Schleifplatte
- 4: Dreieckige Schleifplatte
- 5: Staubbehälter
Modellkompatibilität
- Nur mit Activ Energy Akkus und Ladegeräten verwenden.
- Geeignete Akkumodelle: AEB 20-2.0/2, AEB 2040-2.5/2, XYZ561a, XYZ562a.
- Geeignete Ladegeräte: AEC 20-4.0/2a, XYZ563a.
