Installationsanleitung für Feit Electric 1x4 LED Flat Panel Fixture

Erfahren Sie, wie Sie das Feit Electric 1x4 LED Flat Panel Fixture sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage, Verkabelung und Befestigung des Panels.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Dokument ist eine Installationsanleitung für das Feit Electric 1x4 LED Flat Panel Fixture (Modell FP1X4/840/WH). Es beschreibt die notwendigen Werkzeuge, Sicherheitsvorkehrungen und die 10-stufige Montageanleitung für die Decken- oder Wandmontage. S. 1, 4, 5

Wichtigste Schritte

Stromzufuhr am Sicherungskasten unterbrechen S. 2, 4
Montageplatte mit Kippdübeln befestigen S. 4
Elektrische Kabel verbinden S. 4

Probleme und Lösungen

Leuchte nicht sicher befestigt

Überprüfen Sie die Ausrichtung der Montageflügel und den festen Sitz der Kippdübel.

S. 4

Weitere 2 Antworten anzeigen Weniger anzeigen

Technische Daten

Parameter	Wert	Hinweis	Seiten
Modell	FP1X4/840/WH	Produktmodellnummer	S. 1

Wo es im PDF steht

Sicherheitshinweise S. 2
Werkzeuge und Hardware S. 3
Installationsschritte S. 4, 5

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 4

Seite 5

Seite 5

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Installationsanleitung für das Feit Electric 1x4 LED Flat Panel Fixture (Modell FP1X4/840/WH). Es enthält alle notwendigen Schritte für eine sichere Montage an Decken oder Wänden. Vor der Installation ist es zwingend erforderlich, die Stromzufuhr am Sicherungskasten zu unterbrechen und die lokalen elektrischen Vorschriften zu beachten.

Sicherheitshinweise

Schalten Sie vor Beginn der Arbeiten die Stromzufuhr am Sicherungskasten aus.
Tragen Sie Gummisohlen-Schuhe und verwenden Sie eine stabile Holzleiter.
Stellen Sie sicher, dass die Leuchte geerdet ist, um Stromschläge zu vermeiden.
Überprüfen Sie alle elektrischen Verbindungen auf festen Sitz.
Halten Sie Kleinteile von Kindern fern.

Vorbereitung und Werkzeuge

Für die Installation werden folgende Werkzeuge benötigt:

Kreuzschlitzschraubendreher
Elektrische Bohrmaschine
1/2 Zoll Bohrer

Stellen Sie sicher, dass alle im Lieferumfang enthaltenen Teile (Montageplatte, Kippdübel, Drahtmuttern, Maschinenschrauben) vorhanden sind.

Installationsschritte

Identifizierung der Kabel: Identifizieren Sie die Leitungen (Schwarz: Phase, Weiß: Neutral, Grün: Erde).
Montageplatte anbringen: Befestigen Sie die Montageplatte (BB) mit den mitgelieferten Schrauben (EE) an der Anschlussdose. Achten Sie auf die gewünschte Ausrichtung.
Positionierung der Kippdübel: Markieren Sie die Position der Löcher für die Kippdübel an der Decke oder Wand.
Installation der Kippdübel: Bohren Sie die Löcher mit einem 1/2 Zoll Bohrer. Setzen Sie die Kippdübel (CC) ein und befestigen Sie diese.
Montageplatte wieder anbringen: Führen Sie die Kabel durch die Mitte der Montageplatte und befestigen Sie diese an den Kippdübeln.
Panel-Licht anschließen: Hängen Sie das Sicherungsseil der Leuchte in die Montageplatte ein.
Verkabelung: Verbinden Sie die Kabel der Leuchte mit den Kabeln der Anschlussdose (Schwarz an Phase, Weiß an Neutral, Grün an Erde).

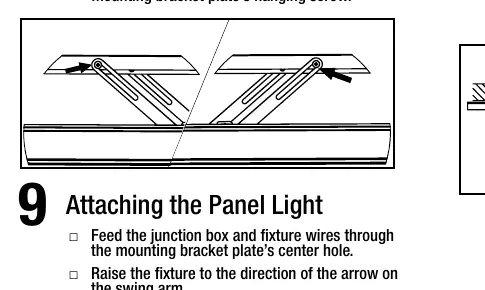

Schwenkarme verbinden: Führen Sie die Schwenkarme in die Aufhängeschraube der Montageplatte ein.
Panel-Licht anbringen: Führen Sie die Kabel durch das mittlere Loch und heben Sie die Leuchte in die Richtung des Pfeils am Schwenkarm.
Sicherung des Panel-Lichts: Sobald die Leuchte bündig an der Decke anliegt, verriegeln Sie diese durch Verschieben in die entgegengesetzte Richtung.

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht sicher befestigen

Stellen Sie sicher, dass die Montageflügel bei vertikaler Montage korrekt ausgerichtet sind und die Kippdübel fest angezogen wurden.

Kabel lassen sich nicht verstauen

Achten Sie darauf, dass keine überschüssigen Kabel außerhalb der Anschlussdose verbleiben, um ein Einklemmen zu vermeiden.

Vor der Verwendung

Strom am Sicherungskasten ausschalten
Stabile Holzleiter verwenden
Gummisohlen-Schuhe tragen
Alle Teile auf Vollständigkeit prüfen
Lokale elektrische Vorschriften prüfen

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Montageplatte (BB): 25,6 Zoll x 9,8 Zoll x 0,47 Zoll
Schrauben (EE): #8-32 x 1 Zoll

Abbildungen und Diagramme

Schritt 1: Identifizierung der Kabel (Schwarz: Phase, Weiß: Neutral, Grün: Erde)
Schritt 4: Montage der Kippdübel (CC) in die Decke
Schritt 8-10: Einrasten der Schwenkarme und Verriegelung des Panels

Modellkompatibilität

Geeignet für Stromkreise mit Sicherung oder Schutzschalter
Muss gemäß lokalen elektrischen Vorschriften installiert werden
