Installationsanleitung für Feit Electric FP1X2/SKY/5CCT/WH LED-Deckenleuchte

Installationsanleitung für die Feit Electric LED-Deckenleuchte FP1X2/SKY/5CCT/WH. Erfahren Sie, wie Sie die Leuchte montieren, anschließen und die Farbtemperaturen einstellen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Feit Electric LED-Deckenleuchte FP1X2/SKY/5CCT/WH kann entweder an einer vorhandenen Anschlussdose oder direkt in der Decke (Canless) montiert werden. Die Farbtemperatur ist über einen Schalter auf der Rückseite wählbar (3000K-6500K). S. 1, 4, 6, 7

Wichtigste Schritte

Stromversorgung unterbrechen S. 2, 4, 6
Farbtemperatur einstellen S. 7

Erste Inbetriebnahme

Nach der Installation den Wandschalter einschalten, um Modus 1 (Skylight) zu aktivieren. S. 7

Weitere 3 Antworten anzeigen Weniger anzeigen

Wartung und Reset

Wenn das Gerät länger als 10 Sekunden ausgeschaltet bleibt, setzt es sich automatisch auf den Standardmodus (Modus 1) zurück. S. 7

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	120VAC	Betriebsspannung	S. 2
Leistung	40W	Leistungsaufnahme	S. 2

Wo es im PDF steht

Sicherheitshinweise S. 2
Installation (Anschlussdose) S. 4, 5
Installation (Canless) S. 6
Bedienung S. 7

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Bedienung der Feit Electric LED-Deckenleuchte (Modell FP1X2/SKY/5CCT/WH). Das Gerät ist für den Betrieb mit 120VAC, 60Hz ausgelegt und für feuchte Standorte geeignet. Vor der Installation muss die Stromversorgung am Sicherungskasten unterbrochen werden. Die Leuchte ist für die Montage an Decken oder Wänden vorgesehen.

Vorbereitung und Werkzeuge

Stellen Sie sicher, dass alle Teile vorhanden sind. Benötigte Werkzeuge (nicht im Lieferumfang enthalten):

Kreuzschlitzschraubendreher
1/2 Zoll Bohrer
Trockenbausäge
Lochsäge für Einbauleuchten (empfohlen)
Bohrmaschine

Installation

Es gibt zwei Installationsmethoden:

Option 1: Installation an einer Anschlussdose (Junction Box)

Schalten Sie den Strom aus.
Identifizieren Sie die Kabel (Schwarz: Phase, Weiß: Neutral, Grün/Kupfer: Erde).
Entfernen Sie die Montageplatte von der Leuchte.
Befestigen Sie die Montageplatte an der Anschlussdose.
Markieren und bohren Sie Löcher für die Kippdübel.
Sichern Sie die Kippdübel.
Verbinden Sie die Kabel der Leuchte mit den Kabeln der Anschlussdose.
Hängen Sie die Leuchte an die Montageplatte und sichern Sie sie.

Option 2: Canless-Installation (ohne Anschlussdose)

Messen Sie die Position und schneiden Sie die Öffnung in die Decke (4 Zoll Loch).
Entfernen Sie die Montageplatte von der Leuchte.
Befestigen Sie die Federklemmen und die Anschlussdose an der Rückseite der Leuchte.
Verbinden Sie die Kabel in der Anschlussdose.
Führen Sie die Leuchte in die Deckenöffnung ein, bis die Federklemmen einrasten.

Bedienung und Einstellungen

Die Leuchte verfügt über verschiedene Modi, die durch Betätigen des Wandschalters gesteuert werden:

Modus 1 (Skylight): Schalter einschalten.
Modus 2 (Weißes Licht): Schalter aus- und innerhalb von 3 Sekunden wieder einschalten.
Modus 3 (Blaues Licht): Schalter aus- und innerhalb von 3 Sekunden wieder einschalten.

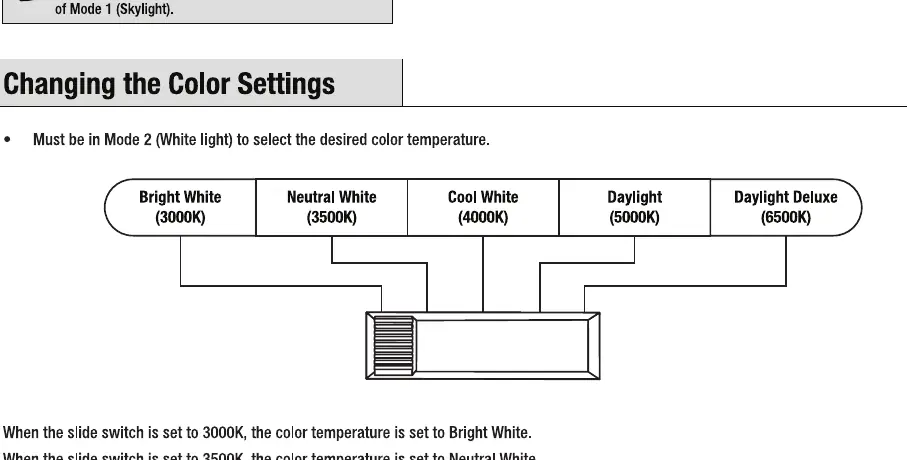

Die Farbtemperatur des weißen Lichts (Modus 2) kann über den Schalter auf der Rückseite der Leuchte eingestellt werden: 3000K (Bright White), 3500K (Neutral White), 4000K (Cool White), 5000K (Daylight) oder 6500K (Daylight Deluxe). Die Werkseinstellung ist 4000K.

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Überprüfen Sie die Stromversorgung am Sicherungskasten und stellen Sie sicher, dass alle Kabelverbindungen fest und korrekt sind.

Falsche Farbtemperatur

Stellen Sie sicher, dass sich die Leuchte im Modus 2 (weißes Licht) befindet und passen Sie den Schiebeschalter auf der Rückseite der Leuchte an.

Modus wechselt ungewollt

Wenn das Gerät länger als 10 Sekunden ausgeschaltet bleibt, setzt es sich automatisch auf den Standardmodus (Modus 1: Skylight) zurück.

Vor der Verwendung

Strom am Sicherungskasten ausschalten.
Geeignete Schutzkleidung (Schuhe, Leiter) verwenden.
Kabel auf korrekte Polarität prüfen (Schwarz/Phase, Weiß/Neutral, Grün/Erde).
Bei Canless-Installation: Vor dem Schneiden auf Balken, Rohre oder Kabel in der Decke prüfen.
Farbtemperatur vor der endgültigen Montage einstellen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Damp Location: Geeignet für feuchte Umgebungen, jedoch nicht für direkten Wasserkontakt.

Abbildungen und Diagramme

Die Montageplatte (AA) dient als Schablone für die Bohrungen.
Die Kippdübel (BB) müssen sicher in der Decke verankert werden.
Die Federklemmen (GG) halten die Leuchte bei der Canless-Installation in der Decke.

Modellkompatibilität

Nur für die Montage an Decken oder Wänden geeignet.
Nicht für den Außenbereich ohne Schutz geeignet.
Kompatibel mit Standard-Wandschaltern.
