Installationsanleitung für Feit Electric FP1X4/SKY/5CCT/WH LED-Flächenleuchte
Detaillierte Installationsanleitung für die Feit Electric FP1X4/SKY/5CCT/WH LED-Flächenleuchte. Erfahren Sie, wie Sie das Gerät sicher montieren, verkabeln, die Beleuchtungsmodi wechseln und die Farbtemperatur anpassen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Feit Electric FP1X4/SKY/5CCT/WH ist eine LED-Flächenleuchte mit drei Beleuchtungsmodi (Skylight, Weißes Licht, Blaues Licht) und einstellbarer Farbtemperatur (3000K-6500K). Die Installation erfolgt über eine Montageplatte mit Kippdübeln. S. 1, 4, 5, 6
Wichtigste Schritte
- Installation der Leuchte S. 4, 5
- Einstellen der Farbtemperatur S. 6
Erste Inbetriebnahme
- Nach der Installation den Wandschalter einschalten, um Modus 1 (Skylight) zu aktivieren. S. 6
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Das Gerät setzt sich auf Modus 1 zurück, wenn es länger als 10 Sekunden ausgeschaltet war. S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120VAC | Betriebsspannung | S. 2 |
| Leistung | 70W | Stromverbrauch | S. 2 |
| Farbtemperaturen | 3000K - 6500K | Einstellbare Lichtfarben | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Installation S. 4, 5
- Bedienung S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Feit Electric LED-Flächenleuchte. Wichtig: Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten aus. Die Leuchte ist für den Einsatz in feuchten Umgebungen (Damp Location) geeignet und muss gemäß den lokalen elektrischen Vorschriften installiert werden. Wenn Sie keine Erfahrung mit Elektroinstallationen haben, beauftragen Sie einen qualifizierten Elektriker.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass alle Teile vorhanden sind. Sie benötigen folgende Werkzeuge (nicht im Lieferumfang enthalten):
- Kreuzschlitzschraubendreher
- Bohrmaschine
- 1/2 Zoll Bohrer
Installation
- Strom abschalten: Schalten Sie den Strom am Sicherungskasten oder Wandschalter aus.
- Verkabelung identifizieren: Identifizieren Sie die Kabel (Schwarz: Phase/Hot, Weiß: Neutral, Grün/Kupfer: Erde).
- Montageplatte anbringen: Befestigen Sie die Montageplatte (AA) mit den Schrauben (DD) an der Anschlussdose.
- Kippdübel positionieren: Markieren Sie die Positionen für die Kippdübel (BB) mithilfe der Montageplatte als Schablone. Bohren Sie die Löcher mit einem 1/2 Zoll Bohrer.
- Kippdübel sichern: Setzen Sie die Kippdübel ein und befestigen Sie die Montageplatte erneut.

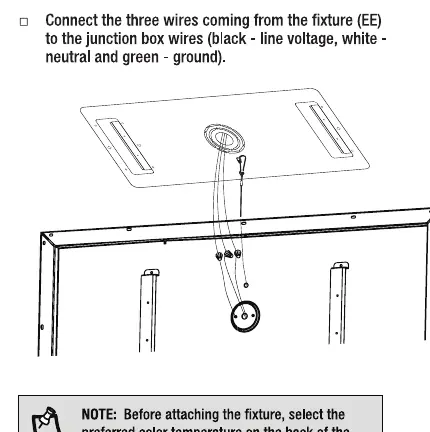

- Leuchte anschließen: Verbinden Sie die Kabel der Leuchte mit den Kabeln der Anschlussdose (Schwarz an Schwarz, Weiß an Weiß, Grün an Erde).
- Leuchte montieren: Führen Sie die Kabel durch die Öffnung, hängen Sie die Leuchte in die Montageplatte ein und sichern Sie sie durch Verschieben in die Verriegelungsposition.
Bedienung und Beleuchtungsmodi
Die Leuchte verfügt über drei Betriebsmodi, die durch Betätigen des Wandschalters gesteuert werden:
- Modus 1 (Skylight): Schalten Sie den Wandschalter nach der Installation ein.
- Modus 2 (Weißes Licht): Schalten Sie den Wandschalter aus und innerhalb von 3 Sekunden wieder ein. In diesem Modus kann die Farbtemperatur eingestellt werden.
- Modus 3 (Blaues Licht): Schalten Sie den Wandschalter aus und innerhalb von 3 Sekunden erneut aus und ein.
Hinweis: Wenn das Gerät länger als 10 Sekunden ausgeschaltet bleibt, kehrt es beim nächsten Einschalten automatisch in den Modus 1 (Skylight) zurück.

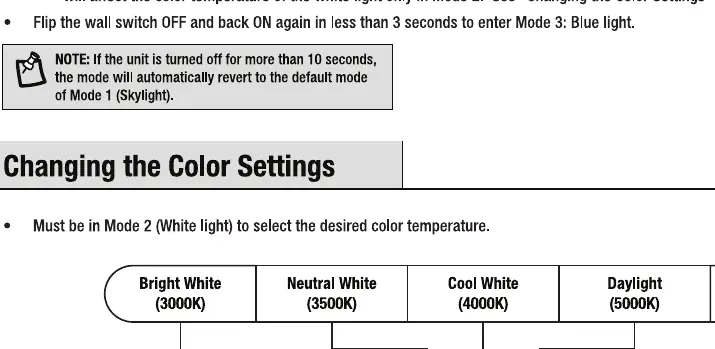

Farbtemperatureinstellungen
Die Farbtemperatur kann nur im Modus 2 (Weißes Licht) angepasst werden. Nutzen Sie den Schiebeschalter auf der Rückseite der Leuchte, um zwischen folgenden Werten zu wählen:
- 3000K (Bright White)
- 3500K (Neutral White)
- 4000K (Cool White)
- 5000K (Daylight)
- 6500K (Daylight Deluxe)
Die Werkseinstellung ist 4000K.
Praktische Hilfe
Typische Probleme
Leuchte kehrt immer zu Modus 1 zurück
Wenn das Gerät länger als 10 Sekunden ausgeschaltet war, setzt es sich auf den Standardmodus (Skylight) zurück.
Farbtemperatur lässt sich nicht ändern
Die Farbtemperatur kann nur im Modus 2 (Weißes Licht) über den Schiebeschalter auf der Rückseite geändert werden.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Geeignete Leiter verwenden
- Lokale elektrische Vorschriften prüfen
- Alle Teile aus der Verpackung prüfen
- Verkabelung auf festen Sitz prüfen
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Montageplatte dient als Schablone für die Bohrungen der Kippdübel.
- Die Leuchte wird durch seitliches Verschieben in der Montageplatte verriegelt.
- Der Schiebeschalter für die Farbtemperatur befindet sich auf der Rückseite des Gehäuses.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Betrieb bei Umgebungstemperaturen über 45°C geeignet.
