Bedienungsanleitung für Akku-Bohrschrauber und Akku-Schlagschrauber Extol Industrial
Schnellstartanleitung und vollständiges Benutzerhandbuch für Extol Industrial Akku-Bohrschrauber (8791115) und Akku-Schlagschrauber (8791255). Enthält technische Daten, Montageanweisungen, Sicherheitsregeln und Wartungshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Handbuch beschreibt die Inbetriebnahme, Bedienung und Wartung der Extol Industrial Akku-Bohrschrauber (8791115) und Akku-Schlagschrauber (8791255). Es enthält technische Spezifikationen, Sicherheitshinweise und Anleitungen zum Akku-Management. S. 31, 32, 33
Wichtigste Schritte
- Akku laden S. 34, 39
- Werkzeugwechsel (Bohrer) S. 35
Erste Inbetriebnahme
- Akku in das Gerät einschieben, bis er einrastet. Prüfen Sie die Drehrichtung und den Arbeitsmodus. S. 35
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät schaltet ab
Akku leer oder Schutzschaltung aktiv.
S. 36Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Akkuspannung | 18V (max 21V) | Nennspannung | S. 32, 33 |
| Ladezeit (4Ah) | ~1,75 Std. | Dauer bis zur vollen Ladung | S. 32, 33 |
Wo es im PDF steht
- Technische Daten S. 32, 33
- Bedienung S. 35, 36
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungsanleitung für die Extol Industrial Akku-Bohrschrauber (Modell 8791115) und Akku-Schlagschrauber (Modell 8791255). Vor der ersten Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Die Geräte werden mit 18V Li-Ionen-Akkus betrieben. Achten Sie darauf, nur das mitgelieferte oder ein kompatibles Original-Ladegerät zu verwenden.
Produktbeschreibung
Die Geräte sind für den professionellen Einsatz konzipiert. Der Akku-Bohrschrauber verfügt über ein Schnellspannfutter mit Jacobs-Technologie und eine Spinlock-Funktion. Der Akku-Schlagschrauber ist mit einem bürstenlosen Motor (Brushless) und einer Autostopp-Funktion ausgestattet, die das kontrollierte Lösen von Schrauben erleichtert.
Inbetriebnahme
Vor dem ersten Gebrauch muss der Akku vollständig geladen werden. Schieben Sie den Akku in die Ladegerätschlitze, bis er hörbar einrastet. Die LED am Ladegerät signalisiert den Ladevorgang (rot) und den vollen Ladezustand (grün).
Bedienung
Akku-Bohrschrauber
- Arbeitsmodus wählen: Stellen Sie den Wahlschalter auf Bohren (Bohrersymbol), Schlagbohren (Hammersymbol) oder Schrauben (Schraubensymbol).
- Werkzeugwechsel: Dank Spinlock-Funktion kann die Spindel beim Öffnen/Schließen des Spannfutters von Hand blockiert werden.
- Drehmoment: Nutzen Sie den Einstellring (Stufen 1-23), um das Drehmoment an das Material anzupassen.
Akku-Schlagschrauber
- Autostopp-Funktion: Diese Funktion kann nur im Modus zum Lösen (Linkslauf) aktiviert werden. Sie verhindert das Herunterfallen der Schraube nach dem Lösen.
- Drehmoment: Kann elektronisch über die Taste am Gerät eingestellt werden.
Wartung und Lagerung
Die Geräte erfordern keine spezielle Schmierung. Reinigen Sie das Gehäuse bei Bedarf mit einem feuchten Tuch und einer milden Seifenlösung. Vermeiden Sie organische Lösungsmittel wie Aceton. Lagern Sie das Gerät an einem trockenen Ort außerhalb der Reichweite von Kindern bei Temperaturen unter 45°C.
Sicherheitshinweise
Tragen Sie bei der Arbeit mit Schlagbohrfunktion immer einen Gehörschutz. Halten Sie das Gerät bei Arbeiten an verborgenen Leitungen nur an den isolierten Griffflächen. Achten Sie auf einen stabilen Stand und tragen Sie keine lose Kleidung oder Schmuck.
Praktische Hilfe
Typische Probleme
Gerät schaltet während des Betriebs ab
Der Akku ist leer oder der Tiefentladeschutz hat ausgelöst. Akku aufladen.
Bohrer/Bit rutscht im Spannfutter
Spannfutter festziehen. Dank Spinlock-Funktion kann die Spindel beim Festziehen blockiert werden.
Schlagschrauber wird heiß
Die Schlagdauer von 10 Sekunden wurde überschritten. Gerät abkühlen lassen.
Vor der Verwendung
- Akku vollständig aufladen
- Passendes Werkzeug/Bit wählen
- Drehrichtung prüfen
- Arbeitsmodus (Bohren/Schrauben/Schlag) korrekt einstellen
- Sitz des Akkus prüfen
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

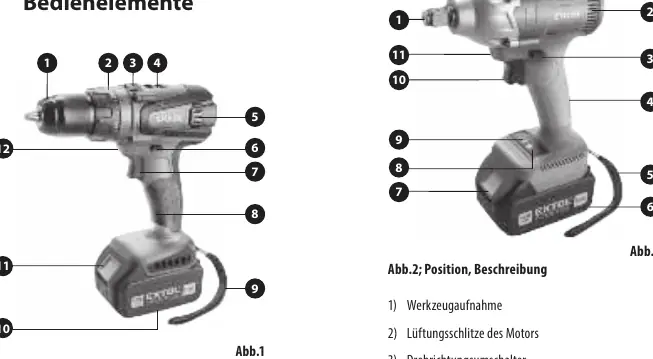

- Abb. 1: Bedienelemente des Akku-Bohrschraubers (Spannfutter, Drehmomentring, Moduswahlschalter).

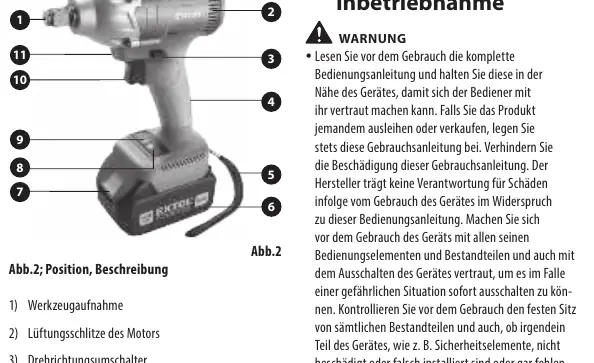

- Abb. 2: Bedienelemente des Akku-Schlagschraubers (Werkzeugaufnahme, Drehrichtungsumschalter).
- Abb. 3: LED-Anzeige für Ladezustand, Autostopp und Drehmomenteinstellung.
Modellkompatibilität
- Die Geräte verwenden denselben Akkutyp (4Ah oder 6Ah).
- Nur Original-Ladegeräte von Extol verwenden.
