Bedienungsanleitung für MOKiN MO-PH003 Power Station
Erfahren Sie, wie Sie Ihre MOKiN MO-PH003 Power Station sicher bedienen, aufladen und Fehler beheben. Umfassender Leitfaden zu Anschlüssen, Ladezeiten und Sicherheitshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die MOKiN MO-PH003 ist eine tragbare Power Station mit einer Kapazität von 288Wh und einer AC-Ausgangsleistung von 300W. Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme sorgfältig durch. Wichtige Sicherheitshinweise: Das Gerät darf nicht zerlegt, repariert oder modifiziert werden. Halten Sie es von Wasser, Regen und Schnee fern. Achten Sie auf eine gute Belüftung während des Ladevorgangs und verwenden Sie nur konforme Netzkabel.

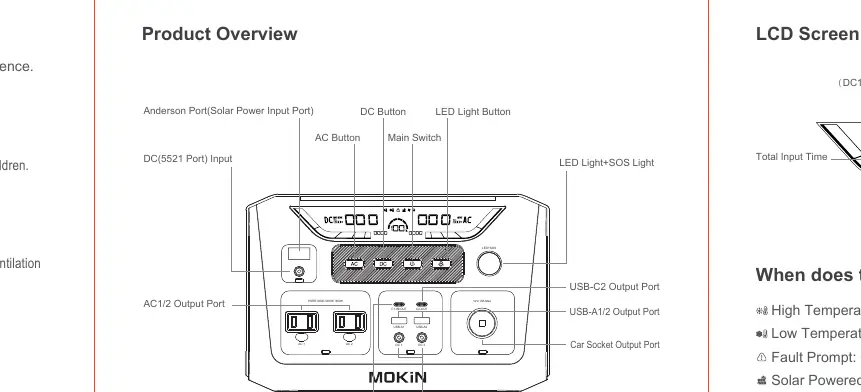

Produktübersicht
Das Gerät verfügt über verschiedene Anschlüsse und Bedienelemente:
- Eingänge: Anderson-Port (Solar), DC-Eingang (5521), USB-C1 (Input/Output).
- Ausgänge: AC-Ausgänge (2x), DC-Ausgänge (2x 5521), USB-C1/C2, USB-A1/A2, Auto-Steckdose.
- Bedienelemente: Hauptschalter, AC-Taste, DC-Taste, LED-Licht-Taste.
LCD-Anzeige
Das Display informiert über den Status des Geräts. Symbole leuchten auf bei:
- Temperaturwarnungen: Hoch (>55°C) oder Niedrig (<5°C).
- Fehler: Überstrom, Kurzschluss, Überlast, Überspannung oder Unterspannung.
- Solar: Wenn der Solar-Eingang belegt ist.
- Lüfter: Aktiv bei hoher Last (>100W) oder hoher Temperatur (>45°C).
Bedienung der Power Station
Um das Gerät zu nutzen, gehen Sie wie folgt vor:
- Einschalten: Drücken Sie den Hauptschalter für 3 Sekunden.
- AC-Ausgang: Nach dem Einschalten des Hauptschalters die AC-Taste für 3 Sekunden gedrückt halten.
- DC-Ausgang: Nach dem Einschalten des Hauptschalters kurz die DC-Taste drücken, um DC-Ports, USB-Ports und die Auto-Steckdose zu aktivieren.
- Licht: Nach dem Einschalten des Hauptschalters kurz die Licht-Taste drücken (Modi: Dauerlicht, SOS, Aus).

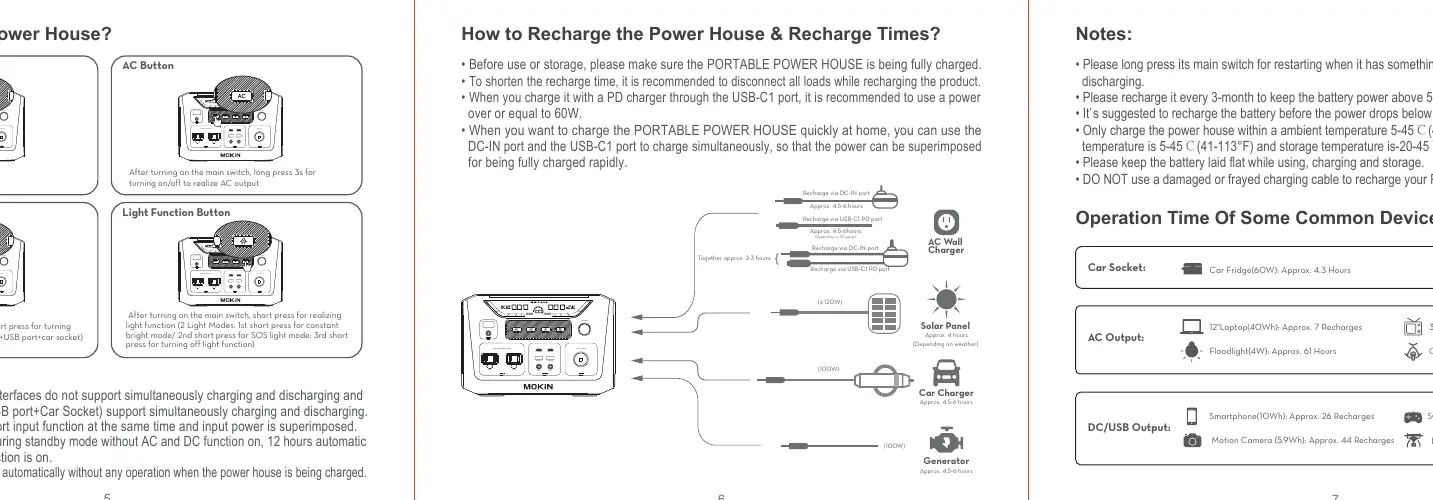

Aufladen des Geräts
Sie können die Power Station über verschiedene Quellen aufladen:
- DC-IN & USB-C1: Für schnelles Laden können beide Ports gleichzeitig genutzt werden.
- Solar: Anschluss über den Anderson-Port.
- Hinweis: Während des Ladevorgangs wird das Display automatisch aktiviert. Es wird empfohlen, alle Verbraucher während des Ladevorgangs zu trennen, um die Zeit zu verkürzen.
- Simultane Nutzung: Nur DC-Schnittstellen (DC-Port, USB, Auto-Steckdose) unterstützen gleichzeitiges Laden und Entladen. AC-Ausgänge unterstützen dies nicht.
Fehlerbehebung und FAQ
- Gerät lädt keine anderen Geräte: Prüfen Sie, ob der entsprechende Ausgang (AC/DC) per Taste aktiviert wurde und ob der Akkustand ausreichend ist.
- Batteriekapazität: Bei Geräten mit hohem Stromverbrauch kann die Kapazität aufgrund von Wärmeentwicklung geringer ausfallen als die theoretischen 288Wh.
- USV-Funktion: Das Gerät ist keine USV (unterbrechungsfreie Stromversorgung), da die Ausgänge manuell aktiviert werden müssen.
- Wartung: Laden Sie das Gerät alle 3 Monate auf, um den Akkustand über 50% zu halten.
Technische Daten
- Modell: MO-PH003
- Kapazität: 20000mAh / 14.4V / 288Wh
- AC-Ausgang: 100-120V~ 60Hz, 300W Nennleistung, 450W Max.
- Betriebstemperatur: 5°C bis 45°C
- Gewicht: 3,7 kg
Praktische Hilfe
Typische Probleme
Gerät liefert keinen Strom an angeschlossene Geräte.
Stellen Sie sicher, dass der entsprechende Ausgang (AC oder DC) durch Drücken der jeweiligen Taste aktiviert wurde und der Akku ausreichend geladen ist.
Die Batterie hält nicht so lange wie erwartet.
Bei Geräten mit hohem Stromverbrauch wandelt der Innenwiderstand der Batterie mehr Energie in Wärme um, was die nutzbare Kapazität reduziert.
Das Gerät kann nicht als USV verwendet werden.
Das Gerät schaltet sich nicht automatisch ein; die Ausgänge müssen manuell per Knopfdruck aktiviert werden.
Vor der Verwendung
- Laden Sie die Power Station vor der ersten Verwendung vollständig auf.
- Prüfen Sie, ob die angeschlossenen Geräte die Spezifikationen der Ausgänge erfüllen (AC max. 300W).
- Verwenden Sie nur konforme Netzkabel.
- Stellen Sie sicher, dass das Gerät auf einer flachen Oberfläche steht.
- Lagern Sie das Gerät bei Temperaturen zwischen -20°C und 45°C.
Technische Daten in der Praxis
- 300W AC-Ausgang
- Maximale Dauerleistung für Geräte, die an der AC-Steckdose betrieben werden.
- MPPT-Controller
- Integrierter Laderegler für effizientes Laden über Solarpanels.
Abbildungen und Diagramme
- Das LCD-Display zeigt Symbole für Temperaturwarnungen, Fehlerzustände, Solar-Eingang und Lüfterstatus an.
- Die Tasten auf der Oberseite steuern separat den Hauptstrom, AC-Ausgang, DC-Ausgang und das LED-Licht.
Modellkompatibilität
- AC-Ausgänge unterstützen kein gleichzeitiges Laden und Entladen.
- DC-Schnittstellen (DC-Port, USB, Auto-Steckdose) unterstützen gleichzeitiges Laden und Entladen.
- Nicht wasserdicht; nicht im Regen verwenden.
