Bedienungsanleitung für den Überwachungsmonitor Ernitec 0070-24108-M
Schnellstartanleitung für den Ernitec 0070-24108-M Überwachungsmonitor. Erfahren Sie mehr über Anschlüsse, OSD-Einstellungen, Fehlerbehebung und Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Benutzerhandbuch für den Ernitec 0070-24108-M Überwachungsmonitor. Es enthält Anweisungen zur Inbetriebnahme, Konfiguration der OSD-Einstellungen, Anschlussmöglichkeiten sowie zur Fehlerbehebung bei Betriebsstörungen.
Erste Schritte und Installation
Stellen Sie sicher, dass alle Zubehörteile (Netzteil, Fernbedienung) vorhanden sind. Legen Sie eine CR2032 3V Batterie in die Fernbedienung ein, wobei auf die korrekte Polarität zu achten ist. Die Fernbedienung funktioniert in einem Bereich von bis zu 7 Metern.
Anschlüsse
Der Monitor verfügt über folgende Anschlüsse:
- DC 12V Eingang
- HDMI Eingang
- VGA Eingang
- BNC 1 & 2 Eingang
- BNC Ausgang
- Audio Eingang & Ausgang
OSD-Einstellungen
Über das Menü können verschiedene Parameter angepasst werden:
- Bild: Kontrast, Helligkeit, Farbe, Schärfe, Farbtemperatur, Bildmodus und Seitenverhältnis.
- Ton: Bass, Höhen, Balance, Tonmodus und automatische Lautstärke.
- Optionen/Funktionen: OSD-Sprache, OSD-Dauer, Transparenz und Software-Update via USB.
Wartung und Reinigung
Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie den Netzstecker. Reinigen Sie den Bildschirm mit einem weichen Tuch, das mit einer Mischung aus lauwarmem Wasser und einem milden Reinigungsmittel angefeuchtet wurde. Wischen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch ab. Bei längerer Nichtbenutzung sollte das Gerät vom Stromnetz getrennt werden.
Fehlerbehebung
Bei Problemen wie keinem Bild, Bildrauschen oder instabilen Farben prüfen Sie zunächst die Kabelverbindungen, die Eingangsquelle und die Einstellungen am PC oder Zuspielgerät. Stellen Sie sicher, dass die Stromversorgung korrekt angeschlossen ist.
Herstellerinformationen
Ernitec
Praktische Hilfe
Typische Probleme
Kein Bild
Prüfen Sie, ob das Netzkabel angeschlossen ist, der Monitor eingeschaltet ist und die Helligkeits-/Kontrasteinstellungen korrekt sind.
Bildrauschen oder falsche Position (VGA)
Führen Sie die Auto-Konfiguration durch oder passen Sie Takt, Phase sowie H/V-Position im Menü an.
Fernbedienung funktioniert nicht
Prüfen Sie die Batterien, stellen Sie sicher, dass keine Hindernisse im Weg sind und der Monitor auf den richtigen Modus eingestellt ist.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Legen Sie eine CR2032 3V Batterie in die Fernbedienung ein.
- Stellen Sie sicher, dass der Monitor ausreichend belüftet ist.
- Verwenden Sie nur das mitgelieferte Netzteil.
- Stellen Sie sicher, dass alle Kabel fest sitzen und nicht eingeklemmt sind.
Technische Daten in der Praxis
- Aspect Ratio
- Einstellung des Bildseitenverhältnisses (z.B. 4:3, Panorama, Zoom).
Abbildungen und Diagramme

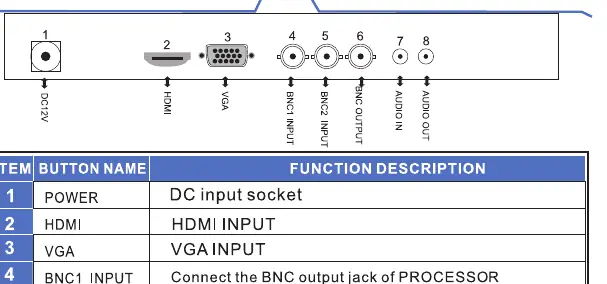

- Die Rückseite zeigt die Anordnung der Anschlüsse von 1 bis 8 (DC, HDMI, VGA, BNC, Audio).
- Die Fernbedienungstasten ermöglichen die direkte Auswahl von Eingangsquellen und Menünavigation.
Modellkompatibilität
- Der Monitor unterstützt Plug-and-Play via VESA DDC Protokoll für PC-Verbindungen.
- Nur für den Innenbereich geeignet; nicht in der Nähe von Wasser oder Feuchtigkeit verwenden.
