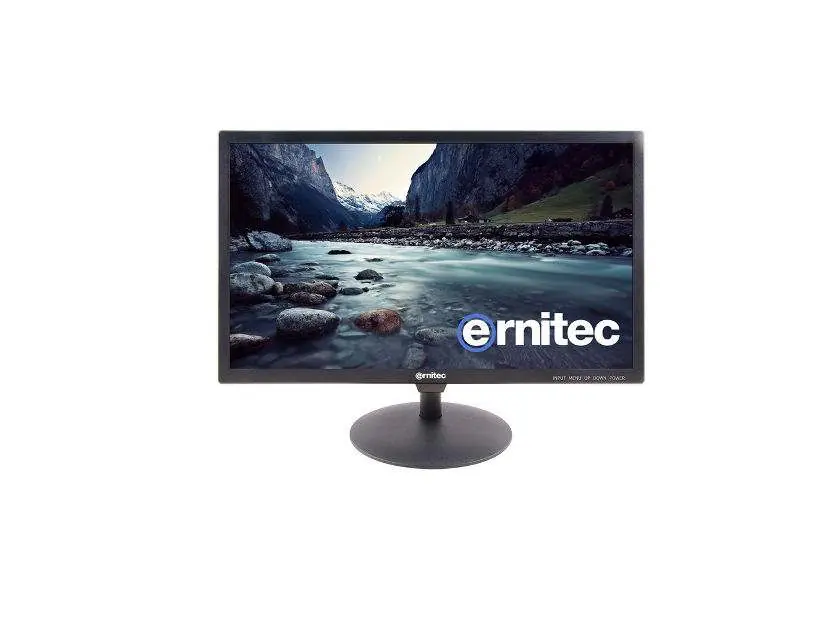

Bedienungsanleitung für Ernitec 0070-24124-POE HDMI/VGA/USB Monitor
Schnellstartanleitung für den Ernitec 0070-24124-POE Monitor. Erfahren Sie alles über Anschlüsse, OSD-Menüeinstellungen, Fehlerbehebung und Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für den Ernitec 0070-24124-POE Monitor. Es enthält Anweisungen zur Inbetriebnahme, zur Konfiguration über das OSD-Menü, zur Fehlerbehebung bei Signalproblemen sowie wichtige Sicherheitshinweise für den Betrieb.
Anschlüsse und Installation
Der Monitor verfügt über verschiedene Eingänge und Ausgänge, darunter DC12V, HDMI, VGA, USB, Audio In/Out, PoE-Eingang und LAN-Ausgang. Stellen Sie sicher, dass alle Kabel fest sitzen. Für die Fernbedienung wird eine CR2032 3V Batterie benötigt.
OSD-Menü und Einstellungen
Das OSD-Menü ermöglicht die Anpassung von Bildparametern, Farbtemperatur, Seitenverhältnis und Rauschunterdrückung. Navigieren Sie mit den Pfeiltasten und bestätigen Sie mit der MENU-Taste. Über das Menü können Sie auch die Sprache auswählen und das Gerät auf Werkseinstellungen zurücksetzen.
Wartung und Reinigung
Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie den Netzstecker. Reinigen Sie den Bildschirm mit einem weichen Tuch, das mit einer Mischung aus lauwarmem Wasser und einem milden Reinigungsmittel angefeuchtet ist. Wischen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch ab. Bei längerer Abwesenheit wird empfohlen, den Netzstecker zu ziehen.
Sicherheitshinweise
Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Blockieren Sie nicht die Belüftungsöffnungen und installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern oder Verstärkern. Verwenden Sie nur vom Hersteller spezifiziertes Zubehör.
Herstellerinformationen
Ernitec
Praktische Hilfe
Typische Probleme
Kein Bild
Prüfen Sie, ob das Netzkabel angeschlossen ist, der Monitor eingeschaltet ist und die Helligkeits-/Kontrasteinstellungen korrekt sind.
Signal außerhalb des Bereichs (VGA)
Passen Sie die Auflösung sowie die horizontale oder vertikale Frequenz an und prüfen Sie das Signalkabel.
Bild instabil oder falsche Farben
Prüfen Sie die Videokabelverbindungen und installieren Sie ggf. die Grafikkarte des PCs neu.
Fernbedienung funktioniert nicht
Prüfen Sie die Batterien, stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Sensor liegen und der richtige Modus gewählt ist.
Vor der Verwendung
- Netzkabel korrekt anschließen
- Batterie (CR2032) in die Fernbedienung einlegen
- Geeignete Signalquelle (HDMI/VGA) verbinden
- Monitor auf eine stabile Unterlage stellen
- Belüftungsöffnungen freihalten
Technische Daten in der Praxis
- Aspect Ratio
- Einstellung des Bildformats zwischen 4:3 und 16:9.
- Noise Reduction
- Filter zur Reduzierung von Bildrauschen (einstellbar in Stufen: Off, Low, Middle, High).
Abbildungen und Diagramme
- Die Rückseite zeigt die Anordnung der Anschlüsse: DC12V, HDMI, VGA, USB, Audio-Ein/Ausgänge sowie PoE-Eingang und LAN-Ausgang.
- Die Fernbedienungstasten ermöglichen die direkte Quellwahl (INPUT), Bildanpassungen (PICTURE) und Menünavigation.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- VGA-Modus erfordert spezifische Frequenzanpassungen bei Signalproblemen.
- Unterstützt VESA DDC-Protokoll für Plug-and-Play-Funktionalität mit PCs.
