Bedienungsanleitung für 3D-Drucker ELEGOO Centauri Carbon 2 Combo

Wichtige Informationen

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie den Drucker in Betrieb nehmen. Stellen Sie sicher, dass das Gerät auf einer stabilen, vibrationsfreien Oberfläche steht. Berühren Sie während des Betriebs niemals die Düse oder das Heizbett, um Verbrennungen zu vermeiden. Achten Sie auf eine ordnungsgemäße Erdung des Geräts, um elektrische Gefahren zu minimieren. Bei Nichtgebrauch sollte das Gerät ausgeschaltet und vom Stromnetz getrennt werden.

Technische Daten

• Drucktechnologie: Fused Deposition Modeling (FDM)
• Druckvolumen: 256 x 256 x 256 mm
• Druckgenauigkeit: ±0,1 mm
• Düsendurchmesser: 0,4 mm
• Maximale Druckgeschwindigkeit: ≤500 mm/s
• Maximale Düsentemperatur: 350°C
• Maximale Heizbetttemperatur: 110°C
• Stromversorgung: AC 100-240V; 50/60Hz

Komponentenübersicht

Der Drucker besteht aus dem Hauptgehäuse mit Touchscreen, Druckkopf, Heizbett und verschiedenen Lüftern. Das CANVAS-System zur Filamentverwaltung wird separat montiert und über ein 4-Pin-Kabel mit dem Drucker verbunden. Die Rückseite beherbergt den Stromanschluss, den Auswurfschacht und den Lüfter für die Kammer.

Installation des Druckers

Entfernen Sie zunächst alle Schaumstoffverpackungen und Transportsicherungen. Installieren Sie den Touchscreen, indem Sie das Flachbandkabel (FPC) korrekt einsetzen und den Bildschirm in den Schlitz drücken. Montieren Sie das Nozzle-Wiper-Modul an der Rückseite des Druckers und sichern Sie es mit den mitgelieferten Schrauben.

Installation des CANVAS-Systems

Befestigen Sie die Montagehalterung für das CANVAS-System am Drucker. Montieren Sie das Zufuhrmodul und den Filament-Hub. Verbinden Sie den Hub mit dem Druckkopf. Installieren Sie die Spulenhalter an der Seite des Gehäuses und verbinden Sie die PTFE-Schläuche zwischen dem CANVAS-Modul und dem Filament-Hub. Verbinden Sie abschließend das CANVAS-System mit dem Drucker über das 4-Pin-Kabel.

Filament laden

Für Filamente mit RFID-Tag halten Sie den Tag an den Erkennungsbereich des CANVAS-Systems, bis ein Bestätigungston ertönt. Wählen Sie den Halter auf dem Bildschirm aus und bestätigen Sie. Bei Filamenten ohne RFID-Tag geben Sie die Materialdetails (Marke, Typ, Farbe) manuell auf dem Touchscreen ein. Führen Sie das Filament in den entsprechenden Einlass ein; es wird automatisch eingezogen.

Erster Druck

Wählen Sie im Menü unter Local ein Modell aus, um den Druck zu starten. Reinigen Sie die Druckplatte regelmäßig mit warmem Wasser und Spülmittel, um eine optimale Haftung zu gewährleisten. Nach dem Druck lassen Sie das Modell abkühlen, entnehmen die flexible Druckplatte und biegen diese vorsichtig, um das Modell zu lösen.

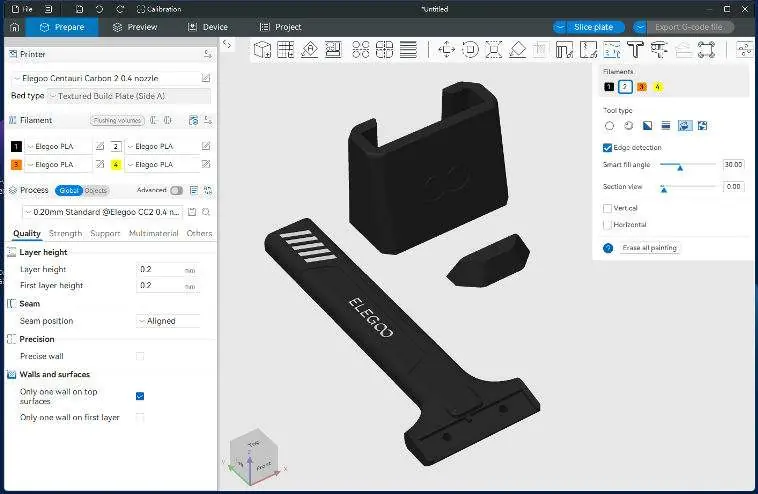

ElegooSlicer Software

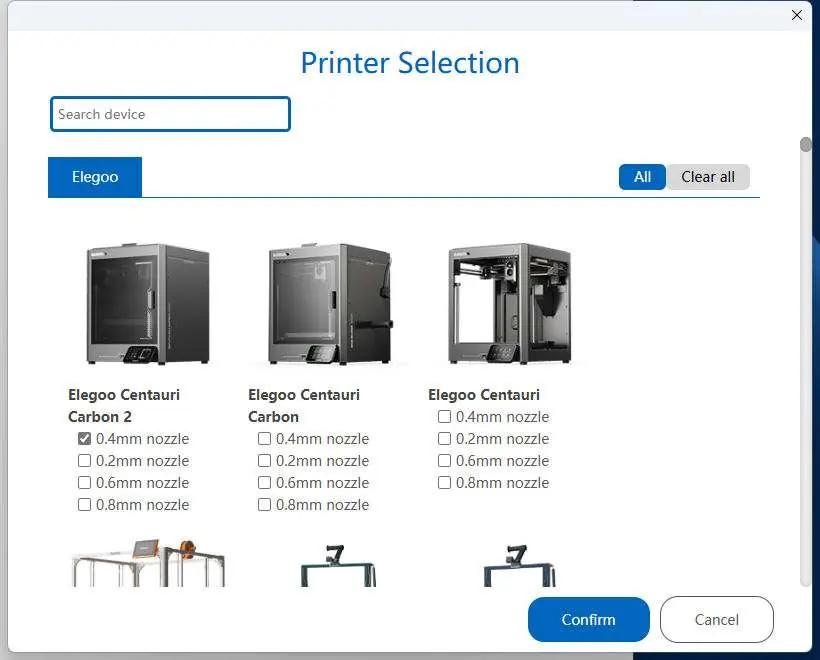

Installieren Sie die ElegooSlicer-Software vom mitgelieferten USB-Stick. Folgen Sie dem Einrichtungsassistenten. Zum Slicen eines Modells ziehen Sie die Datei in die Software, fügen Filament hinzu, wählen die Einstellungen und klicken auf Slice plate. Übertragen Sie die Datei anschließend per USB oder Netzwerk an den Drucker.

Mainboard-Anschlüsse

Das Mainboard verfügt über Anschlüsse für X-, Y- und Z-Achsen-Motoren, Lüfter, Sensoren (Filament-Clog/Runout), Kamera, Touchscreen und Stromversorgung. Achten Sie bei Wartungsarbeiten darauf, dass das Gerät vollständig vom Stromnetz getrennt ist.
