Bedienungsanleitung für 3D-Drucker Elegoo Saturn 3

Wichtige Informationen aus der Anleitung

Bitte bewahren Sie den 3D-Drucker und das Zubehör außerhalb der Reichweite von Kindern auf. Betreiben Sie das Gerät in einer trockenen, staubfreien Umgebung und schützen Sie es vor direkter Sonneneinstrahlung. Tragen Sie beim Umgang mit Photopolymer-Harz stets eine Maske und Handschuhe, um direkten Hautkontakt zu vermeiden. Reinigen Sie Modelle mit 95%igem Ethyl- oder Isopropylalkohol, sofern kein wasserwaschbares Harz verwendet wird. Bewahren Sie die Originalverpackung für 30 Tage für eventuelle Rücksendungen auf.

Lieferumfang

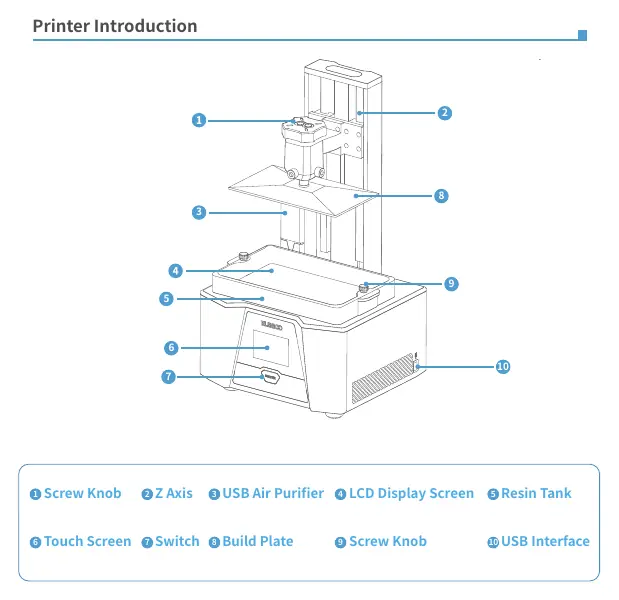

Der Lieferumfang umfasst den 3D-Drucker, USB-Luftreiniger, Bauplattform, Harztank, U-Disk, Maske, Handschuhe, Trichter, Ersatzschrauben, Netzteil, Werkzeugset und Schaber.

Nivellierung der Bauplattform

Die Nivellierung ist für einen erfolgreichen Druck essenziell:

1. Entfernen Sie den Harztank und lösen Sie die zwei Befestigungsschrauben der Bauplattform, bis diese sich frei bewegen lässt.
2. Legen Sie eine Nivellierkarte zwischen Bauplattform und LCD-Bildschirm.
3. Klicken Sie auf dem Touchscreen auf "Z-Achse auf Null setzen".
4. Drücken Sie die Bauplattform mit einer Hand nach unten und ziehen Sie die Befestigungsschrauben mit der anderen Hand fest.
5. Ziehen Sie an der Nivellierkarte. Wenn ein leichter Widerstand spürbar ist, ist die Nivellierung korrekt. Falls nicht, nutzen Sie die Z-Achsen-Tasten (0,1 mm Schritte) zur Feinjustierung.
6. Bestätigen Sie die Position mit "Z=0 setzen".
7. Heben Sie die Z-Achse an, entfernen Sie die Karte und führen Sie einen Belichtungstest über das Menü "Werkzeug" - "Belichtung" durch.

Testdruck und Nachbearbeitung

Schließen Sie den USB-Luftreiniger an den USB-Port an. Füllen Sie Harz in den Tank (nicht über die MAX-Linie). Stecken Sie die U-Disk ein und wählen Sie das Testmodell aus. Nach dem Druck warten Sie, bis das Harz abgetropft ist, lösen die Bauplattform und entfernen das Modell vorsichtig mit dem Schaber.

Software-Einrichtung

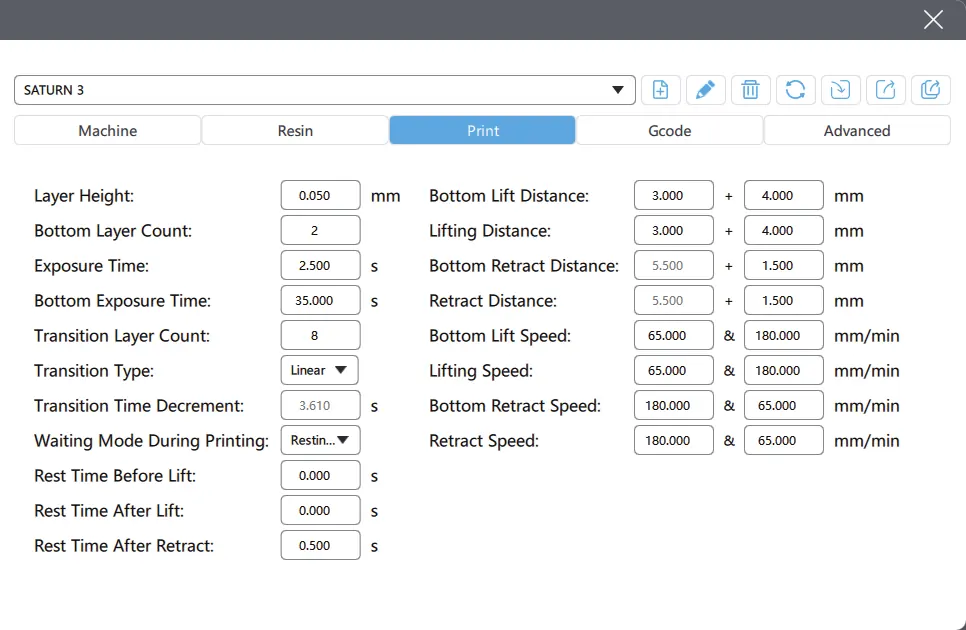

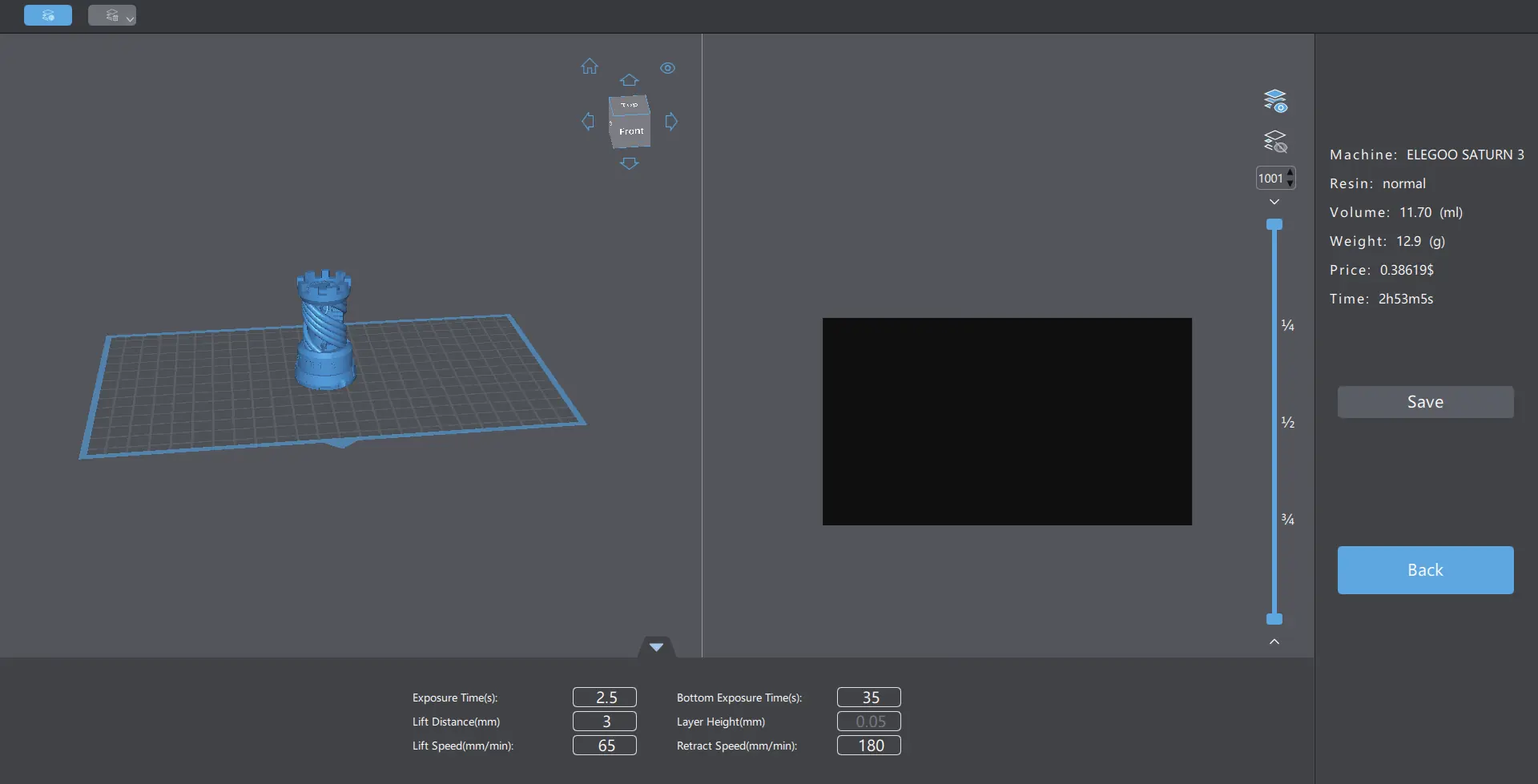

Installieren Sie die Slicing-Software (z. B. Chitu Box) von der U-Disk. Wählen Sie in den Parametereinstellungen "ELEGOO SATURN 3" als Standarddrucker aus. Die Standardparameter für Schichthöhe (0,05 mm), Belichtungszeit (2,5 s) und Bodenbelichtungszeit (35 s) sind für den Start empfohlen.

Wartung und Pflege

• Harztank: Reinigen Sie den Tank vor jedem Harzwechsel. Verwenden Sie keine scharfen Werkzeuge, um die Trennfolie nicht zu beschädigen.
• Trennfolie: Prüfen Sie die Folie vor jedem Druck. Ersetzen Sie diese alle 1-2 Monate oder bei Anzeichen von Trübung, Kratzern oder Elastizitätsverlust.
• Z-Achse: Schmieren Sie die Gewindespindel alle 2-3 Monate, falls Reibungsgeräusche auftreten.
• LCD-Bildschirm: Die Lebensdauer beträgt ca. 2000+ Stunden. Reinigen Sie den Bildschirm regelmäßig und seien Sie vorsichtig beim Entfernen der Bauplattform.
