Installations- und Bedienungsanleitung für Deye BOS-G Lithium-Speichersystem

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für das modulare Batteriespeichersystem Deye BOS-G. Die Installation, Inbetriebnahme und Wartung darf ausschließlich durch qualifiziertes und autorisiertes Personal erfolgen. Das System ist nur für den Innenbereich in einer trockenen Umgebung mit einer Temperatur zwischen -20°C und 55°C geeignet. Es darf nicht als USV-System oder in medizinischen Geräten verwendet werden.

Sicherheitshinweise

Das System birgt Gefahren durch Stromschläge, chemische Verbrennungen (bei Elektrolytaustritt) und Explosionen. Beachten Sie folgende Regeln:

• Verwenden Sie isolierte Werkzeuge und tragen Sie Schutzausrüstung.
• Entfernen Sie Metallgegenstände wie Ringe oder Uhren während der Arbeit.
• Installieren oder betreiben Sie das System nicht in explosiven oder feuchten Bereichen.
• Bei Feuer verwenden Sie einen CO2-Feuerlöscher für Batterien oder einen Pulverlöscher für die Umgebung.
• Das System muss auf einer stabilen, trockenen Oberfläche mit ausreichender Tragfähigkeit installiert werden.

Produktbeschreibung

Das BOS-G System ist ein Hochvolt-Lithium-Ionen-Batteriesystem. Es besteht aus einem Rack und mehreren Batteriemodulen. Die Kapazität ist modular erweiterbar von 15,36 kWh bis 61,44 kWh (bei 12 Modulen). Die Zellchemie basiert auf LiFePO4.

Montage und Installation

Die Installation umfasst den Aufbau des Racks und die Integration der Batteriemodule:

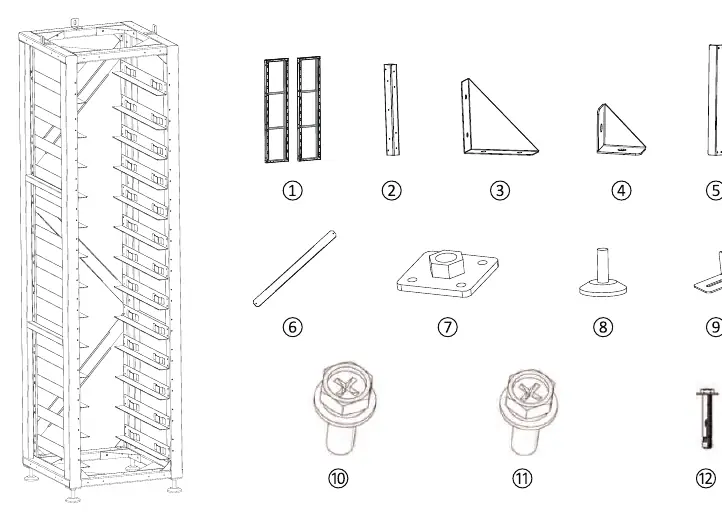

1. Rack-Aufbau: Montieren Sie die Seitenträger, Querstreben und Stützen gemäß der beiliegenden Zeichnung. Fixieren Sie das Rack sicher am Boden oder an der Wand.
2. Batteriemodule: Setzen Sie die Batteriemodule von unten nach oben in das Rack ein.

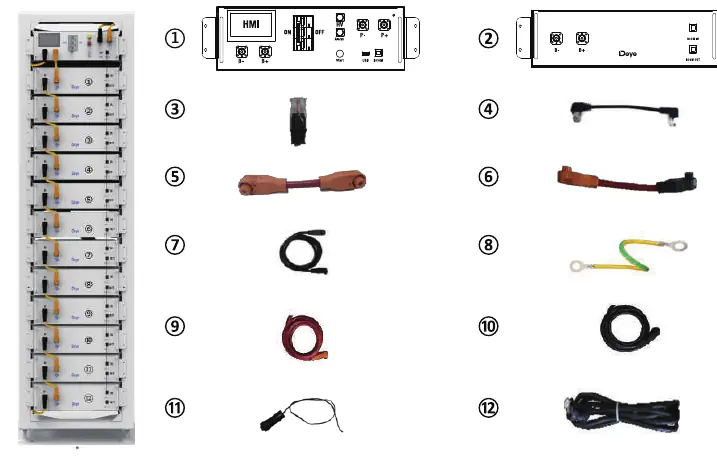

3. Verkabelung: Verbinden Sie die Batteriemodule untereinander und mit der Hochspannungs-Steuerbox (B+ und B- Pole sowie Kommunikationskabel).
4. Erdung: Schließen Sie die Erdungskabel gemäß den Anweisungen an.

Inbetriebnahme

Nach dem Anschluss der Kabel:

1. Schalten Sie den Luftschalter an der Hochspannungs-Steuerbox von OFF auf ON.
2. Drücken Sie die START-Taste.
3. Warten Sie etwa 8 Sekunden, bis die gelbe HV-Leuchte aufleuchtet.

Benutzeroberfläche und Software

Das System verfügt über ein Display an der Steuerbox und kann über die HVESS-Monitor-Software am PC überwacht werden. Die Software ermöglicht:

• Überwachung von Spannung, Strom, SOC und Temperatur.
• Konfiguration der CAN-Bus-Kommunikation.
• Firmware-Updates für BMS und BMU.
• Auslesen von Historien-Daten und Fehlerprotokollen.

Wartung

Führen Sie mindestens einmal jährlich eine Sichtprüfung durch und kontrollieren Sie alle elektrischen Verbindungen auf festen Sitz. Reinigen Sie das Rack mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel.

Fehlerbehebung

Das System zeigt Fehlercodes auf dem Bildschirm oder in der Software an (z.B. OV für Überspannung, UV für Unterspannung, OT für Übertemperatur). Bei Auftreten eines Fehlers prüfen Sie die entsprechenden Parameter in der Software oder kontaktieren Sie den Support unter [email protected].
