Bedienungsanleitung für Oypla 3120 Gas-Terrassenheizer

Wichtige Informationen aus der Anleitung

Dieser Gas-Terrassenheizer ist ausschließlich für den Außenbereich bestimmt. Vor der ersten Inbetriebnahme muss zwingend ein Gasdichtigkeitstest durchgeführt werden. Verwenden Sie nur Propan- oder Butangas. Stellen Sie sicher, dass das Gerät auf einem stabilen Untergrund steht und bei starkem Wind am Boden verankert ist.

Montage

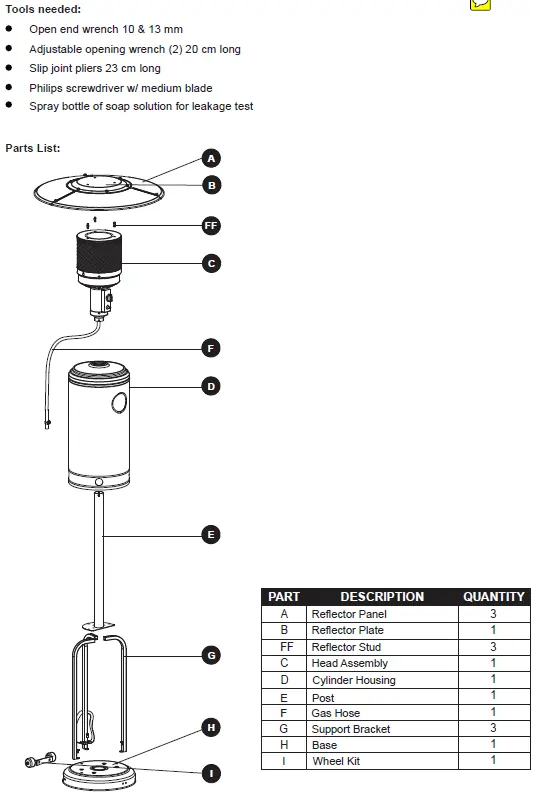

Für die Montage werden ein Maulschlüssel (10 & 13 mm), ein verstellbarer Schraubenschlüssel, eine Kombizange, ein Kreuzschlitzschraubendreher und eine Sprühflasche mit Seifenlösung für den Dichtigkeitstest benötigt.

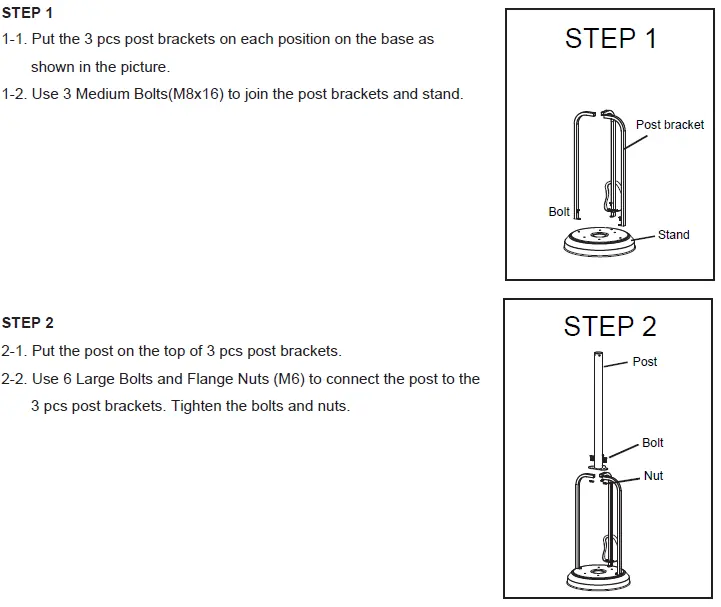

1. Basis und Pfosten: Montieren Sie die Pfostenhalterungen an der Basis und befestigen Sie den Pfosten mit den großen Schrauben und Flanschmuttern.
2. Tankgehäuse: Platzieren Sie das Tankgehäuse auf dem Ständer.

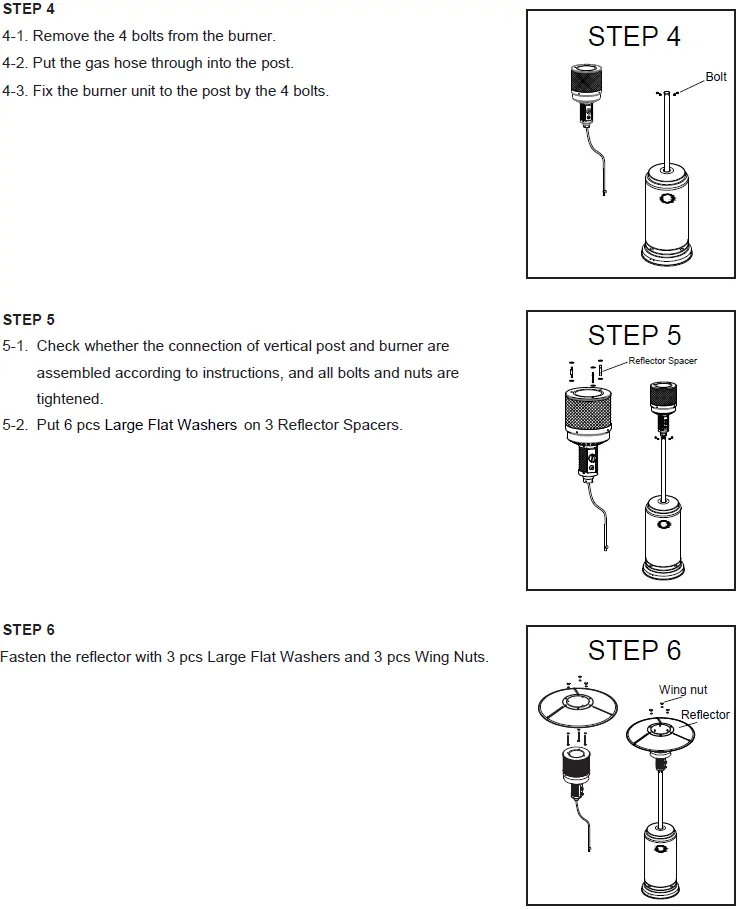

3. Brenner: Entfernen Sie die Schrauben vom Brenner, führen Sie den Gasschlauch durch den Pfosten und befestigen Sie die Brennereinheit am Pfosten.
4. Reflektor: Montieren Sie die Reflektorabstandshalter und befestigen Sie den Reflektor mit den Unterlegscheiben und Flügelmuttern.

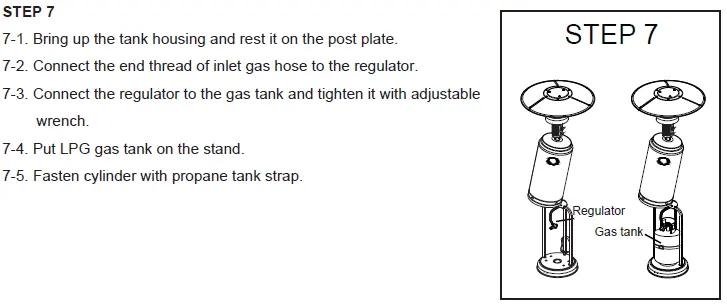

5. Gasanschluss: Verbinden Sie den Gasschlauch mit dem Regler und schließen Sie diesen an die Gasflasche an. Sichern Sie die Flasche mit dem Gurt.

Bedienung

Einschalten:

• Öffnen Sie das Ventil an der Gasflasche vollständig.
• Drehen Sie den variablen Steuerknopf auf die Position PILOT (gegen den Uhrzeigersinn um 90°).
• Drücken Sie den Steuerknopf für 90 Sekunden nach unten und betätigen Sie gleichzeitig mehrmals den Zündknopf, bis die Pilotflamme brennt.
• Lassen Sie den Knopf nach dem Zünden los.
• Drehen Sie den Knopf nach 5 Minuten auf die gewünschte Temperaturposition.

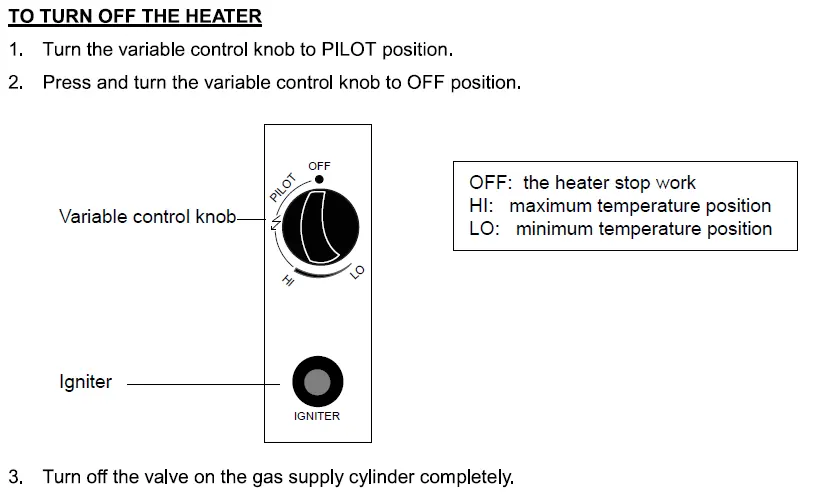

Ausschalten:

• Drehen Sie den Steuerknopf auf die Position PILOT.
• Drücken Sie den Knopf und drehen Sie ihn auf OFF.
• Schließen Sie das Ventil an der Gasflasche vollständig.

Reinigung und Wartung

Wischen Sie pulverbeschichtete Oberflächen mit einem feuchten Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel. Entfernen Sie Ablagerungen vom Brenner, um einen sicheren Betrieb zu gewährleisten. Decken Sie das Gerät bei Nichtgebrauch mit einer Schutzhülle ab.

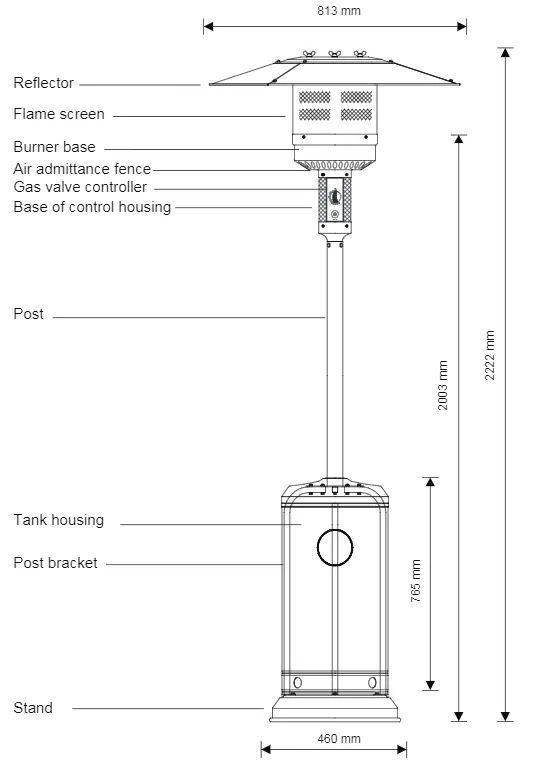

Technische Daten

• Leistung: 5000W bis 13000W
• Gasart: Propan, Butan oder Gemische
• Schlauchlänge: 1,4 m
• Gasdruck: Abhängig von der Gerätekategorie (siehe Tabelle im Handbuch)

Fehlerbehebung

Bei Problemen wie "Pilotflamme zündet nicht" prüfen Sie, ob das Gasventil offen ist, die Flasche leer ist oder Luft in der Leitung ist. Wenn die Flamme nicht brennt, prüfen Sie die Gaszufuhr und die Thermoelement-Verbindungen.
