Bedienungsanleitung für Eachine NOVICE-II 1-2S Brushless Micro Drohne
Schnellstartanleitung und Benutzerhandbuch für die Eachine NOVICE-II 1-2S Brushless Micro Drohne. Erfahren Sie, wie Sie die Drohne binden, steuern, VTX-Kanäle einstellen und Firmware-Updates durchführen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Inbetriebnahme, Konfiguration und Wartung der Eachine NOVICE-II 1-2S Micro Drohne. Die Drohne wird bereits gebunden mit der Fernsteuerung geliefert. Vor dem ersten Flug ist es wichtig, die Flugsteuerung zu erlernen und die Sicherheitsvorkehrungen zu beachten.
Erste Schritte
- Schalten Sie zuerst die Fernsteuerung und die FPV-Brille ein.
- Schieben Sie den Akku in das Akkufach und schließen Sie ihn an.
- Platzieren Sie die Drohne auf einer stabilen Oberfläche, damit sie sich kalibrieren kann.
- Schalten Sie die Vr009-Brille ein und prüfen Sie das Videosignal.
- Verwenden Sie den SWA-Schalter (AUX1), um die Drohne scharfzuschalten (ARM).
- Es wird empfohlen, den SWC-Schalter (AUX2) für den stabilen Flugmodus (Stable Mode) zu verwenden.
Binding-Verfahren
Die Drohne ist ab Werk gebunden. Sollte ein erneutes Binden erforderlich sein:
- Verbinden Sie die Drohne per USB mit dem Computer und öffnen Sie den Betaflight Configurator.
- Geben Sie im CLI-Tab den Befehl bind_rx_spi ein.
- Versetzen Sie die Flysky-Fernsteuerung in den Bind-Modus.
- Die weißen und roten LEDs am Flight Controller blinken schnell und dann langsam, was eine erfolgreiche Bindung anzeigt.
VTX-Konfiguration
Es gibt drei Möglichkeiten, die VTX-Kanäle zu wechseln:
- Kurzes Drücken der Taste am VTX für den Kanalwechsel, langes Drücken für den Bandwechsel.
- Über den Betaflight CLI mit den Befehlen: set vtx_band=X, set vtx_channel=Y, set vtx_freq=ZZZZ, gefolgt von save.

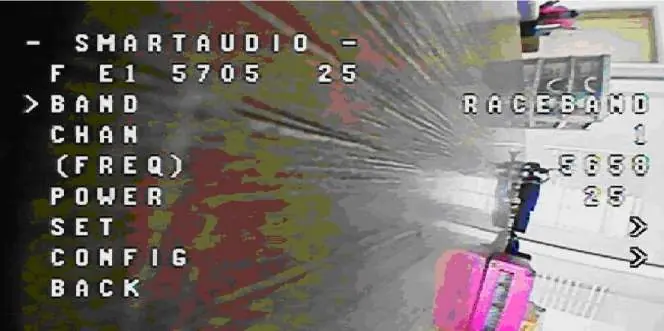

- Über das OSD-Menü: Aktivieren Sie Smartaudio für UART2, bewegen Sie den Steuerknüppel (THR MID + YAW LEFT + PITCH UP), um das OSD-Menü zu öffnen, und navigieren Sie zu Features > VTX SA.
ESC- und Firmware-Updates
Für ESC-Einstellungen oder Firmware-Updates wird die BLHeliSuite oder der Betaflight Configurator benötigt. Achten Sie darauf, dass der COM-Port-Seriennummer unter 255 liegt. Für Firmware-Updates muss der Flight Controller in den DFU-Modus versetzt werden (Boot-Taste gedrückt halten beim Einstecken des USB-Kabels).
Flugsteuerung
Die Steuerung erfolgt über zwei Knüppel:
- Linker Knüppel: Steuert Gas (Throttle) und Gierachse (Yaw).
- Rechter Knüppel: Steuert Nickachse (Pitch) und Rollachse (Roll).
Herstellerinformationen
Eachine
Praktische Hilfe
Typische Probleme
Fernsteuerung alarmiert beim Einschalten
Der Gashebel befindet sich nicht in der untersten Position.
VTX-Leistungs-LED zeigt 25mW an, obwohl 200mW eingestellt sind
Dies ist ein normales Verhalten, wenn die Drohne nicht scharfgeschaltet (disarmed) ist.
Drohne lässt sich nicht mit der Fernsteuerung verbinden
Stellen Sie sicher, dass der RX-Modus in der Fernsteuerung auf AFHDS 2A eingestellt ist und führen Sie das Binding-Verfahren erneut durch.
Vor der Verwendung
- Laden Sie den Akku vollständig auf.
- Überprüfen Sie die korrekte Ausrichtung der Propeller (CW/CCW).
- Stellen Sie sicher, dass die Fernsteuerung und die FPV-Brille eingeschaltet sind.
- Platzieren Sie die Drohne auf einer stabilen Oberfläche zur Kalibrierung.
- Prüfen Sie, ob der Gashebel der Fernsteuerung ganz unten steht.
Abbildungen und Diagramme
- Die Anleitung enthält ein detailliertes Anschlussdiagramm für den Flight Controller, das die Positionen für Motoren (M1-M4), Empfänger (RX), LED und Buzzer zeigt.
- Es gibt Diagramme für die Belegung der Steuerknüppel (Left/Right Stick), die die Flugbewegungen visualisieren.
Modellkompatibilität
- Modifizieren Sie die Drohne nicht auf XT30-Stecker, da dies den Flight Controller beschädigen kann.
- Verwenden Sie nur die vorgesehenen Akkutypen.
