Bedienungsanleitung für Dometic 10-SERIES RCD 10.5XES Kompressorkühlschrank

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen für die Installation, den Betrieb und die Wartung des Dometic 10-SERIES RCD 10.5XES Kompressorkühlschranks. Das Gerät ist für den Einbau in Wohnwagen, Wohnmobile oder Boote konzipiert und kann mit 12 V/24 V DC oder 100-240 V AC betrieben werden. Lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch, um Verletzungen oder Sachschäden zu vermeiden.

Sicherheitshinweise

• Elektroschockgefahr: Installation und Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass das Netzkabel nicht beschädigt ist.
• Brandgefahr: Das Gerät enthält brennbares Kältemittel (R600a). Halten Sie Belüftungsöffnungen frei und installieren Sie das Gerät nicht in der Nähe von Wärmequellen oder offenen Flammen.
• Gesundheitsgefahr: Kinder ab 8 Jahren dürfen das Gerät unter Aufsicht benutzen. Sichern Sie Regale so, dass Kinder nicht im Kühlschrank eingesperrt werden können.
• Betrieb: Lagern Sie keine explosiven Stoffe im Kühlschrank. Schließen und verriegeln Sie die Tür vor Fahrtantritt.

Technische Beschreibung

Der Kühlschrank verfügt über ein Gefrierfach und einen Kühlbereich. Die Temperatur kann über das Bedienfeld eingestellt werden. Bei vorhandenem AC-Anschluss schaltet das Gerät automatisch vom DC- auf den AC-Betrieb um.

Installation

Der Kühlschrank muss in einer festen Nische installiert werden. Achten Sie auf eine ebene Aufstellung und ausreichende Belüftung.

• Belüftung: Installieren Sie das untere Belüftungsgitter bündig zum Boden. Verwenden Sie ein oberes Belüftungsgitter oder ein Dachlüftungssystem, um die Wärmeabfuhr zu gewährleisten.
• Abdichtung: Verwenden Sie das mitgelieferte Dichtungsband, um den Raum hinter dem Kühlschrank zum Innenraum hin abzudichten.
• Kondenswasserablauf: Bohren Sie ein Loch durch den Fahrzeugboden und führen Sie den Ablaufschlauch nach außen. Knicken Sie den Schlauch nicht.

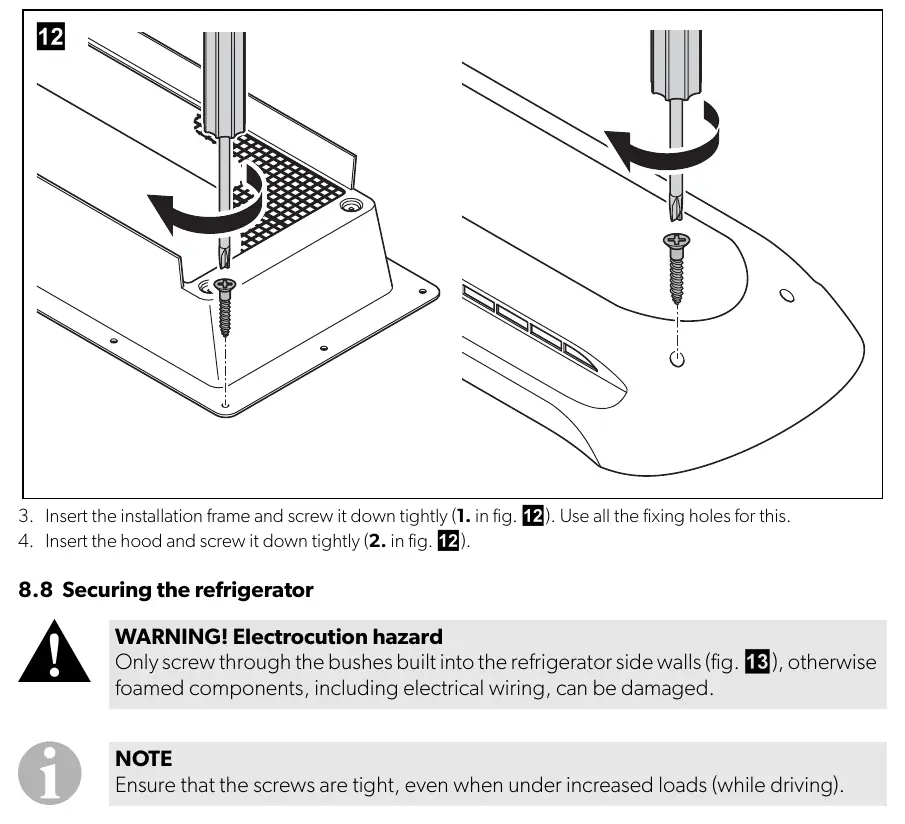

• Befestigung: Schrauben Sie den Kühlschrank nur durch die dafür vorgesehenen Buchsen in den Seitenwänden fest, um elektrische Leitungen nicht zu beschädigen.

Anschließen des Kühlschranks

Der Kühlschrank kann mit 12 V/24 V DC oder 100-240 V AC betrieben werden. Bei DC-Betrieb ist auf die korrekte Polarität und den passenden Kabelquerschnitt zu achten, um Spannungsabfälle zu vermeiden. Verwenden Sie eine geeignete Absicherung (15 A bei 12 V, 7,5 A bei 24 V).

Betrieb

Das Gerät verfügt über ein LED-Display mit verschiedenen Modi:

• Performance-Modus: Automatischer Betrieb für optimale Kühlung.
• Silent-Modus: Reduzierte Kompressorgeschwindigkeit und Lüfterdrehzahl für leisen Betrieb.
• Turbo-Modus: Maximale Leistung für schnelles Kühlen (max. 12 Stunden).

Zum Ein- und Ausschalten halten Sie die Ein-/Aus-Taste für mindestens 3 Sekunden gedrückt. Die Türen verfügen über eine Verriegelung für die Fahrt und eine Lüftungsstellung für längere Stillstandzeiten.

Reinigung und Wartung

Reinigen Sie den Innenraum regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder mechanische Werkzeuge zur Eisentfernung. Das Gefrierfach sollte manuell abgetaut werden, wenn die Eisschicht dicker als 3 mm ist.

Fehlerbehebung

Bei Störungen blinkt die Warn-LED. Fehler vom Typ "W" (Warning) setzen sich automatisch zurück, Fehler vom Typ "E" (Error) müssen durch Drücken der Ein-/Aus-Taste für 2 Sekunden manuell zurückgesetzt werden. Häufige Fehler betreffen die Spannung, den Lüfter oder den Kompressor.
