Installationsanleitung für Absorptionskühlschrank Dometic RMD10.5T, RMD10.5XT

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung richtet sich an Fachpersonal, das für den Einbau des Dometic RMD10.5T und RMD10.5XT Absorptionskühlschranks in Wohnwagen oder Wohnmobile verantwortlich ist. Der Kühlschrank darf nur von autorisiertem Personal installiert werden. Beachten Sie unbedingt die Sicherheitswarnungen bezüglich Explosions- und Brandgefahr. Verwenden Sie ausschließlich Propan- oder Butangas (kein Erdgas) und stellen Sie sicher, dass die Gasinstallation den nationalen Vorschriften entspricht.

Vorbereitung der Installation

Der Kühlschrank muss in einer Nische installiert werden, die einen sicheren Stand während der Fahrt gewährleistet. Beachten Sie folgende Bedingungen:

• Der Kühlschrank darf nicht in einem Winkel von mehr als 3° geneigt sein. Parken Sie das Fahrzeug für die Installation waagerecht.
• Der Kühlschrank muss leicht zugänglich für Wartungsarbeiten sein.
• Der Kühlschrank darf nicht im Heck von Wohnmobilen installiert werden, wenn die Tür in Fahrtrichtung zeigt.

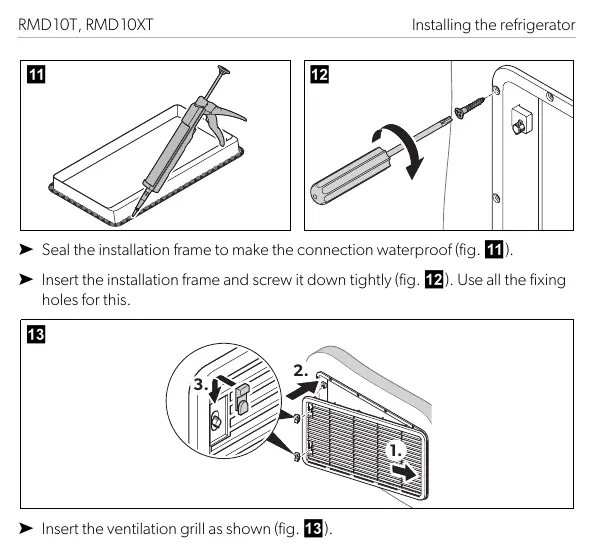

Belüftung

Eine ausreichende Belüftung ist für die Kühlleistung entscheidend. Installieren Sie ein Lufteinlass- und ein Luftauslassgitter in der Außenwand:

• Das Lufteinlassgitter sollte bündig mit dem Boden der Einbaunische abschließen.
• Das Luftauslassgitter sollte so hoch wie möglich über dem Kühlschrank angebracht werden.
• Der Abstand zwischen Einlass- und Auslassöffnung muss mindestens 1250 mm betragen.
• Falls der Mindestabstand nicht eingehalten werden kann, muss ein Dachlüfter installiert werden.

Installation in zugluftfreier Umgebung

Gasbetriebene Kühlschränke in Wohnmobilen müssen in einer zugluftfreien Umgebung installiert werden, damit keine Abgase in den Wohnraum gelangen. Eine geeignete Dichtung muss zwischen der Rückwand des Kühlschranks und dem Fahrzeuginnenraum angebracht werden. Verwenden Sie keine brennbaren Materialien wie Silikondichtstoffe oder Schaum.

Kondenswasserablauf

Kondenswasser muss mit einem stetigen Gefälle abgeleitet werden. Dies kann entweder durch eine Öffnung im Boden nach außen oder durch eine Verbindung zum Belüftungsgitter erfolgen.

Abgasführung

Installieren Sie das Dometic Gas-Abgaskit 3776. Montieren Sie den Abgaskanal unter dem oberen Belüftungsgitter. Achten Sie darauf, dass die Öffnung in der Außenwand groß genug ist, um das Abgasrohr in einem 45°-Winkel durchzuführen, und dichten Sie diese mit feuerfestem Material (z. B. Steinwolle) ab.

Anschluss an die Gasversorgung

Der Anschluss darf nur durch einen Spezialisten erfolgen. Verwenden Sie flexible Gasleitungen, um eine spannungsfreie Installation zu gewährleisten. Ein Schlauchanschluss ist nicht zulässig. Verwenden Sie eine metallisch dichtende Schraubverbindung und prüfen Sie nach der Installation alle Verbindungen mit Seifenlauge auf Dichtheit (keine offene Flamme verwenden).

Anschluss an DC und AC

Die elektrische Installation darf nur durch Fachpersonal durchgeführt werden. Der Kühlschrank verfügt über eine CI-Bus-Schnittstelle zur Steuerung über kompatible Fahrzeugdisplays. Der DC-Anschluss für das Heizelement muss an die Fahrzeugbatterie erfolgen und darf nur bei laufendem Motor aktiv sein.
