Installationsanleitung für Absorber-Kühlschrank Dometic 10-SERIES

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen für die Installation des Dometic 10-SERIES Absorber-Kühlschranks. Eine unsachgemäße Installation kann zu Verletzungen oder Sachschäden führen. Das Gerät darf nur von qualifiziertem Fachpersonal installiert werden. Vor der Installation müssen die geltenden nationalen Vorschriften (z. B. ANSI Z223.1/NFPA54, CSA 149.2) beachtet werden.

Sicherheitshinweise

• Explosionsgefahr: Öffnen Sie niemals die Absorbereinheit, da sie unter hohem Druck steht. Verwenden Sie nur Propan- oder Butangas (kein Erdgas).
• Brandgefahr: Verwenden Sie keine offenen Flammen zur Lecksuche. Achten Sie auf eine saubere Verarbeitung bei der Verwendung von Dichtstoffen.
• Gesundheitsgefahr: Bei Beschädigung des Kühlkreislaufs (Ammoniakgeruch) Gerät sofort ausschalten, Flammen vermeiden und den Raum gut lüften.
• Erstickungsgefahr: Sorgen Sie für eine ausreichende Verbrennungs- und Belüftungsluftzufuhr, da es sich um ein nicht belüftetes gasbetriebenes Gerät handelt.

Vorbereitung der Installation

Der Kühlschrank muss in einer Nische installiert werden, damit er während der Fahrt stabil steht. Beachten Sie folgende Punkte:

• Das Fahrzeug muss horizontal geparkt sein, da der Kühlschrank eine Neigung von maximal 3° aufweisen darf.
• Das Gerät muss für Wartungsarbeiten leicht zugänglich sein.
• Die Außenwand muss mit einem Lufteinlass- und einem Luftauslassgitter ausgestattet sein, um die Wärmeabfuhr zu gewährleisten.
• Der Abstand zwischen Kühlschrank und Rückwand muss zwischen 15 mm und 25 mm liegen.

Installation in zugluftfreier Umgebung

Gasbetriebene Kühlschränke in Wohnmobilen müssen zugluftfrei installiert werden, damit keine Verbrennungsluft aus dem Innenraum entnommen wird und Abgase nicht in den Wohnraum gelangen. Es stehen drei Versionen zur Verfügung:

• A: Kleben Sie eine flexible Dichtlippe an eine Anschlagleiste hinter dem Kühlschrank.
• B: Kleben Sie Dichtlippen an die Seite des Möbels bei einem Spalt von bis zu 5 mm.
• C: Kleben Sie eine doppellippige Dichtung an die Seite des Möbels bei einem Spalt von 5 mm bis 10 mm.

Belüftung und Entlüftung

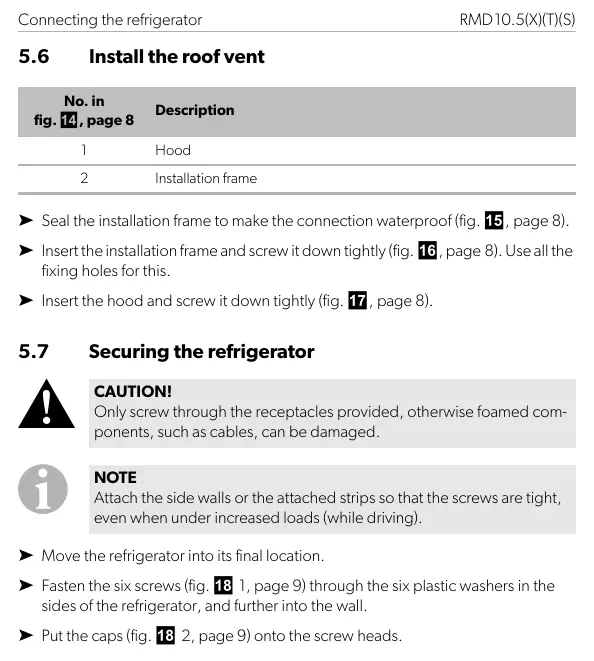

Die Belüftung ist entscheidend für die Kühlleistung. Wenn der Mindestabstand zwischen Ein- und Auslass nicht eingehalten werden kann, muss ein Dachlüfter installiert werden. Der Dachlüfter sollte direkt über der Rückseite des Kühlschranks platziert werden. Bei Verwendung eines Dachlüfters muss ein Luftkanal genutzt werden, falls dieser versetzt installiert wird.

Anschluss an die Gasversorgung

Der Anschluss darf nur durch einen Fachmann erfolgen. Es ist kein Schlauchanschluss zulässig; verwenden Sie eine metallisch dichtende Schraubverbindung. Der Gasfilter im Anschluss darf nicht entfernt werden. Nach der Installation muss zwingend eine Dichtheits- und Flammprüfung durch einen autorisierten Spezialisten durchgeführt werden.

Anschluss an Gleich- und Wechselstrom

Die elektrische Installation muss den geltenden Normen (z. B. CSA C22.1, NFPA70) entsprechen. Die Zuleitung zum Heizelement muss mit einer 20 A Sicherung und die Zuleitung zur Elektronik mit einer 2 A Sicherung geschützt werden. Die positiven und negativen Versorgungsleitungen für Elektronik und Heizelement dürfen nicht zusammengeführt werden.
