Installationsanleitung für Digitus Gigabit Ethernet PCI Express Netzwerkkarte 2.5G
Schnellstartanleitung für die Digitus Gigabit Ethernet PCI Express Netzwerkkarte 2.5G (DN-10135). Erfahren Sie, wie Sie die Karte installieren, Treiber einrichten und die LED-Anzeigen interpretieren.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Digitus DN-10135 ist eine 2.5G Gigabit Ethernet PCI Express Netzwerkkarte. Die Installation erfolgt durch Einsetzen in einen freien PCIe-Steckplatz und anschließende Treiberinstallation von der mitgelieferten CD. S. 1, 6
Wichtigste Schritte
- Hardware-Installation: PC ausschalten, Karte in PCIe-Slot einsetzen, Gehäuse schließen. S. 6
- Treiberinstallation: CD einlegen und die passende .exe-Datei für das Betriebssystem ausführen. S. 6, 7
Probleme und Lösungen
LED-Status interpretieren
Verwenden Sie die Tabelle auf Seite 5, um die Verbindungsgeschwindigkeit (10M/100M/1000M/2500M) anhand der LED-Signale zu bestimmen.
S. 5Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Chipset | Realtek RTL8125B | 2500Base-T Ethernet Controller | S. 4 |
| Geschwindigkeit | bis zu 2500 Mbps | Gigabit Datenübertragung | S. 3, 4 |
Wo es im PDF steht
- Spezifikationen S. 4
- Installation S. 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die Digitus Gigabit Ethernet PCI Express Netzwerkkarte 2.5G (Modell DN-10135). Die Karte unterstützt Datenübertragungsraten von bis zu 2500 Mbps und ist für Streaming- sowie Gaming-Anwendungen optimiert. Die Anleitung deckt die Hardware-Installation, die Treiber-Einrichtung für verschiedene Windows-Versionen sowie die Bedeutung der LED-Anzeigen ab.
Produktbeschreibung
Die Netzwerkkarte bietet eine Gigabit-Datenübertragung mit bis zu 2500 Mbps (2.5G) und unterstützt Standards wie IEEE802.3, IEEE802.3u und IEEE802.3ab. Zu den weiteren Funktionen gehören IEEE802.3x Full-Duplex Flow Control, IEEE802.1q VLAN-Tagging und Wake-on-LAN. Im Lieferumfang ist eine Low-Profile-Slot-Blende für schmale Gehäuse enthalten.
Hardware-Installation
- Schalten Sie den Computer vollständig aus und trennen Sie das Netzkabel von der Stromquelle.
- Öffnen Sie das Computergehäuse und entfernen Sie die Slot-Abdeckung, die dem freien PCIe-Steckplatz entspricht.
- Setzen Sie die Netzwerkkarte vorsichtig in den PCIe-Steckplatz ein und befestigen Sie die Blende am Gehäuse.
- Schließen Sie das Computergehäuse wieder und schließen Sie das Netzkabel an.
- Schalten Sie den Computer ein.
Treiberinstallation
Legen Sie die mitgelieferte CD in Ihr CD-ROM-Laufwerk ein. Öffnen Sie das Laufwerk und navigieren Sie zur entsprechenden .exe-Datei für Ihr Betriebssystem:
- Windows 7 / Server 2008 R2: RTL8125\Windows\Win7_Server2008 R2\Install_Win7_7142_12222021.exe
- Windows 8 / 8.1 / Server 2012: RTL8125\Windows\Win8_8.1_Server2012\Install_Win8_8.1_8088_12222021.exe
- Windows 10: RTL8125\Windows\Win10\Install_Win10_10056_03222022.exe
- Windows 11: RTL8125\Windows\Win11\Install_PCIE_Win11_11.6.0215.2022_03222022.exe
Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation abzuschließen.

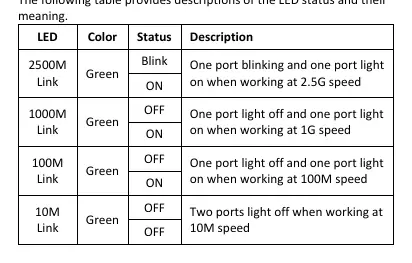

LED-Anzeigen
Die Karte verfügt über LED-Anzeigen, die den Verbindungsstatus signalisieren:
- 2500M Link: Blinkt bei 2.5G-Geschwindigkeit.
- 1000M Link: Leuchtet bei 1G-Geschwindigkeit.
- 100M Link: Leuchtet bei 100M-Geschwindigkeit.
- 10M Link: Beide LEDs aus bei 10M-Geschwindigkeit.
Herstellerinformationen
DIGITUS
Praktische Hilfe
Typische Probleme
Karte wird nicht erkannt
Überprüfen Sie, ob die Karte korrekt im PCIe-Steckplatz sitzt und ob der Computer die Karte im Geräte-Manager erkennt.
Treiberinstallation schlägt fehl
Stellen Sie sicher, dass Sie die korrekte .exe-Datei für Ihre spezifische Windows-Version von der CD verwenden.
Vor der Verwendung
- Verfügbarer PCIe-Steckplatz (x1/x4/x8/x16)
- Computer ausgeschaltet und vom Strom getrennt
- Passender Schraubendreher für das Gehäuse
- CD-ROM-Laufwerk zur Treiberinstallation
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Betriebstemperatur
- 5 °C bis +70 °C
- Kompatibilität
- PCI Express Spezifikation 2.1
Abbildungen und Diagramme
- Die LED-Tabelle auf Seite 5 hilft bei der Diagnose der aktuellen Verbindungsgeschwindigkeit basierend auf dem Blink- oder Leuchtverhalten der LEDs.
Modellkompatibilität
- Unterstützt Windows 7, 8, 10, 11 sowie Windows Server 2008 R2, 2012 R2, 2016.
- Unterstützt Linux Kernel 2.4.20 und neuer.
