Bedienungsanleitung für DIGITUS 8K HDMI Splitter 1x4 (DS-55340)

Erfahren Sie, wie Sie den DIGITUS 8K HDMI Splitter 1x4 (DS-55340) installieren, EDID-Einstellungen konfigurieren und Fehler beheben. Vollständiger Leitfaden für optimale 8K-Auflösung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der DIGITUS 8K HDMI Splitter 1x4 verteilt ein HDMI-Signal auf bis zu 4 Bildschirme. Er unterstützt Auflösungen bis 8K/60Hz, HDR und HDCP 2.3. Für 8K-Signale sind HDMI 2.1-Kabel mit maximal 1,5 m Länge erforderlich. S. 2, 4

Wichtigste Schritte

  • Anschluss der Geräte S. 6
  • EDID-Konfiguration S. 5

Erste Inbetriebnahme

  • Verbinden Sie die HDMI-Quelle mit dem Eingang und die Displays mit den Ausgängen 1-4. Schließen Sie das Netzteil an. S. 6

Probleme und Lösungen

Bildflackern

Kabelverbindungen prüfen, HDMI 2.1-Kabel verwenden, Kabellänge auf max. 1,5m (8K) oder 4m (4K) begrenzen.

S. 7

Technische Daten

Parameter Wert Hinweis Seiten
Auflösung 8K/60Hz Maximale Videoauflösung S. 2
Bandbreite 48 Gbps Gesamtbandbreite S. 2

Wo es im PDF steht

  • Panel-Beschreibung S. 3
  • EDID-Tabelle S. 5
  • Anschlussdiagramm S. 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Panel-Beschreibung des HDMI Splitters Seite 3 EDID-Einstellungstabelle Seite 5

Wichtige Informationen aus der Anleitung

Dieser Splitter verteilt ein HDMI-Signal auf bis zu 4 Bildschirme (TVs, Monitore, Projektoren). Er unterstützt Auflösungen bis zu 8K bei 60 Hz. Für den Betrieb von 8K-Inhalten ist die Verwendung von zertifizierten HDMI 2.1-Kabeln zwingend erforderlich. Beachten Sie, dass bei 8K/60Hz-Signalen die maximale Kabellänge 1,5 Meter beträgt, bei 4K/60Hz sind es 4 Meter.

Produktbeschreibung

Der DIGITUS 8K HDMI Splitter ermöglicht die Audio-Extraktion über Toslink oder 3,5-mm-Stereo-Anschluss. Er verfügt über ein EDID-Management zur Anpassung an das angeschlossene Display sowie eine Downscaler-Funktion, um 8K-Signale auf 4K oder 1080p für kompatible Displays herunterzuskalieren.

Lieferumfang

  • 1x HDMI Splitter
  • 1x Netzteil (5V/2A, 1,2 m) mit Schraubanschluss
  • 1x Kurzanleitung

Panel-Beschreibung

Panel-Beschreibung des HDMI Splitters
Panel-Beschreibung des HDMI Splitters
  • USB (Service): Nur für den Werksgebrauch.
  • Power LED: Zeigt den Betriebszustand an.
  • 8K→4K (Downscaler): Aktiviert den Downscaler-Modus (Ausgang 2 wird auf 4K oder 1080p skaliert).
  • EDID: DIP-Schalter zur Auswahl von EDID-Modi (Kopieren von Ausgang 1 oder 15 Standardmodi).
  • INPUT: HDMI-Eingang.
  • OUTPUT 1-4: HDMI-Ausgänge.
  • Audio-Ausgänge: 3,5 mm Klinke und SPDIF.

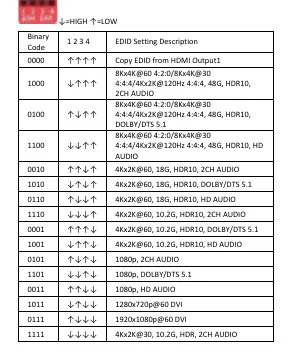

EDID-Einstellungen

Über die DIP-Schalter an der Rückseite können verschiedene EDID-Modi eingestellt werden. Die Einstellung 0000 (alle Schalter oben) kopiert die EDID-Daten von Ausgang 1. Weitere Kombinationen erlauben die manuelle Auswahl von Auflösungen (z.B. 4K, 1080p) und Audioformaten (2CH, Dolby/DTS 5.1, HD Audio).

EDID-Einstellungstabelle
EDID-Einstellungstabelle

Fehlerbehebung

  • Gerät funktioniert nicht: Prüfen Sie die Stromversorgung und ob das HDMI-Eingangssignal korrekt anliegt.
  • Bildflackern: Stellen Sie sicher, dass die HDMI-Kabel sicher verbunden sind. Verwenden Sie Ultra High Speed HDMI 2.1-Kabel. Prüfen Sie die Kabellängen (max. 1,5 m für 8K/60Hz).
  • Zwei 8K-Displays gleichzeitig: Das Gerät kann zwei 8K-Displays synchron im "Auto"- oder "Copy"-Modus ausgeben, sofern beide Displays 8K unterstützen.

Technische Daten

  • Auflösung: Bis zu 8K/60Hz (4:4:4)
  • Bandbreite: 48 Gbps
  • Unterstützung: HDR, HDCP 2.3, Deep Color (36-bit), HDMI 2.1
  • Betriebstemperatur: 0°C bis 70°C
  • Stromverbrauch: Max. 7W

Herstellerinformationen

DIGITUS

Markenprofil
Herstellerwebsite https://www.digitus.com Support https://www.assmann.com

Praktische Hilfe

Typische Probleme

Bildflackern oder Verbindungsabbrüche

Verwenden Sie zertifizierte Ultra High Speed HDMI 2.1-Kabel. Achten Sie auf die maximale Kabellänge: 1,5 m bei 8K/60Hz und 4 m bei 4K/60Hz.

Gerät lässt sich nicht einschalten

Überprüfen Sie den festen Sitz des 5V/2A-Netzteils und ob die Stromquelle aktiv ist.

8K-Auflösung wird nicht erreicht

Stellen Sie sicher, dass sowohl die Quelle als auch das Display und das Kabel den HDMI 2.1-Standard unterstützen.

Vor der Verwendung

  • Verwenden Sie nur HDMI 2.1-kompatible Kabel für 8K-Inhalte.
  • Prüfen Sie, ob die Stromversorgung (5V/2A) korrekt angeschlossen ist.
  • Stellen Sie sicher, dass die angeschlossenen Displays die gewünschte Auflösung unterstützen.
  • Wählen Sie bei Bedarf den passenden EDID-Modus über die DIP-Schalter.

Technische Daten in der Praxis

EDID Management
Ermöglicht die manuelle Konfiguration der Signalparameter, um Kompatibilitätsprobleme mit verschiedenen Displays zu lösen.

Abbildungen und Diagramme

  • Das Anschlussdiagramm zeigt die Verbindung der HDMI-Quelle am Eingang und der bis zu 4 Displays an den Ausgängen.
  • Die Audio-Extraktion erfolgt über die dedizierten 3,5-mm- oder SPDIF-Anschlüsse.

Modellkompatibilität

  • Unterstützt HDCP 2.3, abwärtskompatibel zu HDCP 2.2 und 1.4.
  • Consumer Electronics Control (CEC) wird nur an Ausgang 1 unterstützt.
