Installationsanleitung für Digitus Smart PDU DN-95626 / DN-95627

Schnellstartanleitung für die Digitus Smart PDU (DN-95626/DN-95627). Erfahren Sie, wie Sie das Gerät installieren, konfigurieren und auf das Web-Interface zugreifen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Digitus Smart PDU (DN-95626/DN-95627) ist eine steuerbare Stromverteilungseinheit. Die Installation erfolgt durch Anschluss an das Stromnetz und das Netzwerk. Der Zugriff auf die Konfiguration erfolgt über ein Web-Interface (Standard-IP: 192.168.0.2) oder das GBL_Conf-Programm. S. 7, 8, 9

Wichtigste Schritte

Zugriff auf das Web-Interface S. 9
Konfiguration mit GBL_Conf S. 9

Erste Inbetriebnahme

Netzwerkverbindung herstellen S. 8
Stromversorgung anschließen S. 8

Probleme und Lösungen

Gerät nicht im Netzwerk gefunden

Nutzen Sie das Konfigurationsprogramm GBL_Conf.

S. 9

Wartung und Reset

Werkseinstellungen wiederherstellen S. 9

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	230V AC	Betriebsspannung	S. 7
Max. Stromstärke	16 A	Maximale Belastbarkeit	S. 8

Wo es im PDF steht

Sicherheitshinweise S. 7
Installation und Inbetriebnahme S. 7, 8
Web-Interface Konfiguration S. 8, 9

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 7

Seite 8

Seite 9

Wichtige Informationen aus der Anleitung

Diese Schnellstartanleitung dient der Inbetriebnahme der Digitus Smart PDU (Modelle DN-95626 und DN-95627). Das Gerät ermöglicht die Überwachung und Steuerung der Stromverteilung. Für detaillierte Informationen zur Nutzung wird auf das vollständige Benutzerhandbuch unter Digitus.info verwiesen.

Sicherheitshinweise

Das Gerät darf nur von qualifiziertem Personal installiert werden.
Es enthält stromführende Teile mit gefährlichen Spannungen und darf nicht geöffnet oder zerlegt werden.
Nur für den Innenbereich geeignet. Nicht in feuchten oder übermäßig heißen Umgebungen installieren.
Das Gerät muss an eine geerdete 230V AC (50/60 Hz) Steckdose angeschlossen werden.
Verwenden Sie nur Elektrogeräte, die für den Dauerbetrieb geeignet sind.

Installation und Inbetriebnahme

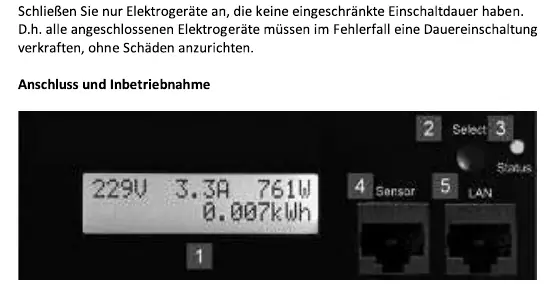

Das Gerät verfügt über ein beleuchtetes zweizeiliges LCD-Display, einen "Select"-Taster und eine Status-LED.

Status-LED Bedeutung:
- Rot: Nicht mit Ethernet verbunden.
- Orange: Mit Ethernet verbunden, wartet auf DHCP-Daten.
- Grün: Verbunden und TCP/IP-Einstellungen zugewiesen.
- Regelmäßig blinkend: Bootloader-Modus.
Anschluss: Verbinden Sie das Netzkabel (CEE 7/4, max. 16 A) mit dem Stromnetz und das Netzwerkkabel mit dem RJ45-Anschluss. Optional können externe Sensoren angeschlossen werden.

Netzwerkverbindung

Nach dem Anschließen des Netzwerkkabels sucht das Gerät automatisch nach einem DHCP-Server, um eine IP-Adresse zu beziehen. Stellen Sie sicher, dass im DHCP-Server eine feste IP-Adresse für das Gerät reserviert ist, falls dies für Ihre Netzwerkkonfiguration erforderlich ist.

Web-Interface und Konfiguration

Das Web-Interface ist die zentrale Steuereinheit. Sie können es von jedem PC im selben Netzwerk erreichen:

Öffnen Sie einen Webbrowser.
Geben Sie die IP-Adresse des Geräts ein (Standard: 192.168.0.2).
Loggen Sie sich ein.

Falls das Gerät nicht gefunden wird, nutzen Sie das Konfigurationsprogramm GBL_Conf, das auf Digitus.info zum Download bereitsteht. Mit diesem Programm können Sie Netzwerkeinstellungen vornehmen und das Gerät auf Werkseinstellungen zurücksetzen.

Offizielle Quellen aus der Anleitung

Offizielle Quelle Digitus.info

Herstellerinformationen

DIGITUS

Markenprofil

Herstellerwebsite https://www.digitus.com Support https://www.assmann.com

Praktische Hilfe

Typische Probleme

Gerät wird im Netzwerk nicht gefunden

Nutzen Sie das Konfigurationsprogramm GBL_Conf, um das Gerät im Netzwerk zu identifizieren.

Status-LED leuchtet rot

Das Gerät ist nicht mit dem Ethernet verbunden. Prüfen Sie das Netzwerkkabel.

Status-LED blinkt regelmäßig

Das Gerät befindet sich im Bootloader-Modus.

Vor der Verwendung

Stellen Sie sicher, dass das Gerät nur von qualifiziertem Personal installiert wird.
Prüfen Sie, ob die Stromversorgung 230V AC (50/60 Hz) entspricht.
Verbinden Sie das Gerät mit einem geerdeten Stromanschluss.
Stellen Sie sicher, dass das Gerät nur in Innenräumen verwendet wird.
Verwenden Sie nur Elektrogeräte, die für den Dauerbetrieb geeignet sind.

Abbildungen und Diagramme

LCD-Display zeigt Spannung, Stromstärke und Leistung an.
Status-LED zeigt den Netzwerkverbindungsstatus an.
Web-Interface ermöglicht die Konfiguration aller Geräteeinstellungen.

Modellkompatibilität

Nur für den Innenbereich geeignet.
Erfordert ein Netzwerk mit DHCP-Server für die automatische IP-Zuweisung.
