Installationsanleitung für Detex 03A, 02A, 01A Pullplate Trim
Schnellstartanleitung für die Montage der Detex Pullplate Trim Serien 03A, 02A und 01A. Enthält detaillierte Schritte zur Türvorbereitung, Zylindermontage und Befestigung der Beschläge.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die Detex Pullplate Trim Modelle 03A(N), 02A(N) und 01A(N). Die Anleitung deckt die Vorbereitung der Tür, die Montage des Schließzylinders (nur bei 03A) sowie die Befestigung der Beschläge ab. Alle Bohrungen müssen präzise, gerade und waagerecht ausgeführt werden.
Vorbereitung der 03A Zylindereinheit
Für die 03A-Funktion ist eine Zylindervorbereitung erforderlich (bei 02A und 01A nicht notwendig):
- Kürzen Sie das Zylinder-Endstück (Tailpiece) auf eine Länge zwischen 1-1/16" (Minimum) und 1-1/8" (Maximum).
- Wählen Sie das passende Endstück basierend auf der Türstärke: 1-3/4" und 2" oder 2-1/4".
- Montieren Sie das Endstück am Zylinder.
Türvorbereitung
Die Vorbereitung erfolgt an der Innen- und Außenseite der Tür:
- Markieren Sie die Mittellinie und die Befestigungslöcher für die Montageplatte.
- Körnen Sie die markierten Stellen.
- Bohren Sie die Pilotlöcher durch die Tür.
- Für die 03A-Funktion: Bohren Sie ein 3/4" Loch durch die Innenseite und ein 1-1/2" Loch durch die Außenseite (1/4" oberhalb der Mittellinie).
- Bohren Sie die 3/8" Durchgangslöcher.
Montage der Beschläge
- Markieren Sie das untere Loch für die Durchgangsschraube (bei 01A-Modellen 8-1/2" von der Mittellinie messen).
- Bohren Sie das 3/8" Loch.
- Positionieren Sie die Trim-Einheit an der Außenseite der Tür. Achten Sie bei der 03A-Funktion darauf, dass das Endstück vertikal steht und in den Nocken der Montageplatte eingreift.
- Befestigen Sie die Montageplatte an der Pullplate.
- Schrauben Sie den oberen Teil des Griffs an die Trim-Platte.
- Befestigen Sie den unteren Teil des Griffs mit der PFH-Schraube und der Unterlegscheibe.
- Fahren Sie anschließend mit der Installation der Panikbeschläge (Exit Hardware) fort.
Herstellerinformationen
Detex Corporation
Praktische Hilfe
Typische Probleme
Zylinder-Endstück passt nicht zur Türstärke
Wählen Sie das korrekte Endstück gemäß der Tabelle für 1-3/4", 2" oder 2-1/4" Türstärken.
Schlüssel lässt sich nicht drehen
Stellen Sie sicher, dass das Endstück vertikal steht und korrekt in den Nocken der Montageplatte eingreift.
Vor der Verwendung
- Safety Glasses
- Tape Measure
- Screw Driver
- Center Punch
Technische Daten in der Praxis
- Tailpiece Länge
- Muss zwischen 1-1/16" und 1-1/8" liegen, um korrekt in den Mechanismus einzugreifen.
- 03A Bohrung Außenseite
- 1-1/2" Loch, 1/4" oberhalb der Mittellinie.
Abbildungen und Diagramme

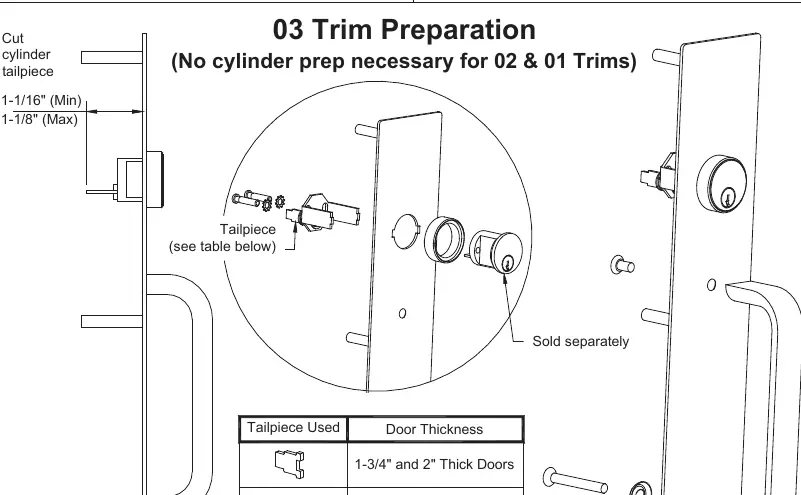

- Seite 2 zeigt die Zylindervorbereitung und die Auswahl des Endstücks.

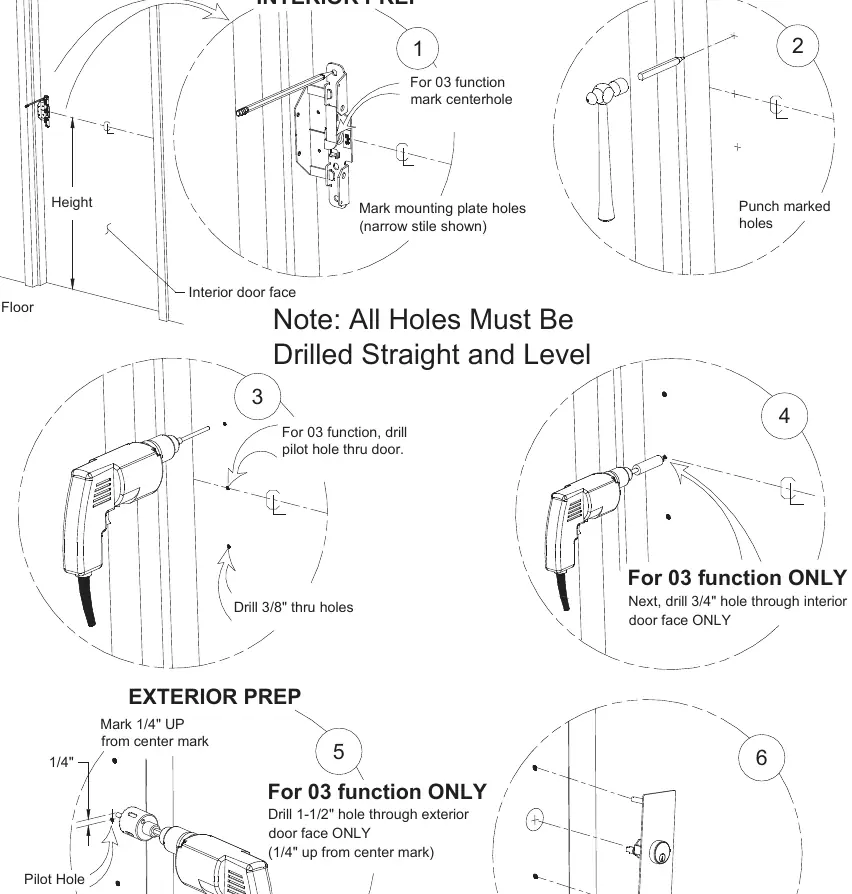

- Seite 3 illustriert die präzise Bohrreihenfolge für Innen- und Außenseite.

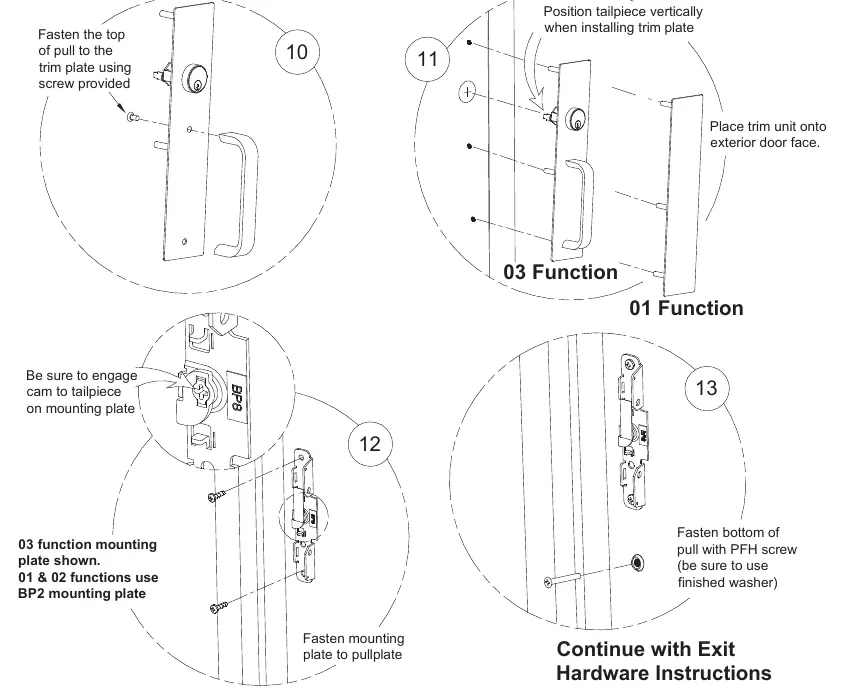

- Seite 4 zeigt die finale Montage der Trim-Einheit und die Befestigung des Griffs.
Modellkompatibilität
- 03A erfordert Zylindervorbereitung.
- 01A und 02A verwenden die BP2 Montageplatte.
- 01A erfordert eine Messung von 8-1/2" von der Mittellinie für das untere Loch.
