Installationsanleitung für Detex 03CM Mortise Trim

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsschritte für das Detex 03CM Mortise Trim. Die empfohlene Montagehöhe von der fertigen Bodenoberfläche bis zur Mittellinie des Geräts beträgt 40 Zoll (ca. 101,6 cm). Vor Beginn der Arbeiten ist das Tragen einer Schutzbrille zwingend erforderlich. Stellen Sie sicher, dass alle benötigten Werkzeuge wie Bohrmaschine, Körner, Hammer und Maßband bereitliegen.

Vorbereitung der Tür

Die korrekte Positionierung ist entscheidend für die Funktion:

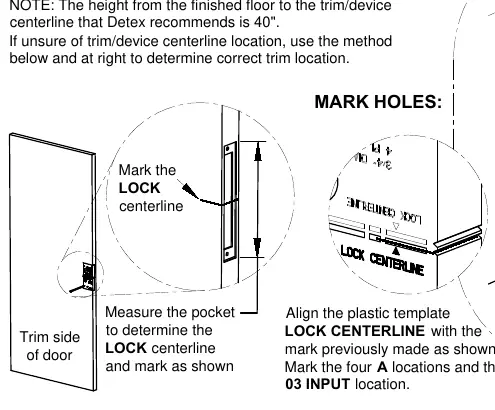

• Markieren Sie die Mittellinie des Schlosses an der Tür.
• Verwenden Sie die Kunststoffschablone, um die vier Befestigungslöcher (Position A) und die 03-Eingangsöffnung zu markieren.
• Bohren Sie ein 1-1/4 Zoll Loch für den Eingangsbereich (nur auf der Trim-Seite).
• Bohren Sie vier 3/8 Zoll Löcher für die Befestigungsschrauben (nur auf der Trim-Seite).

Montage des Beschlags

1. Platzieren Sie den Beschlag auf der Tür.
2. Befestigen Sie den oberen Teil des Griffs mit der mitgelieferten Schraube.
3. Befestigen Sie den unteren Teil des Griffs mit der Schraube und der Unterlegscheibe.
4. Installieren Sie die Rückplatte mit den vier 1/4-20 x 1 Zoll Schrauben und Sicherungsscheiben, die mit dem Exit-Gerät geliefert wurden.

Einbau des Schließzylinders

Nachdem der Beschlag montiert ist, erfolgt der Einbau des Schließzylinders:

• Setzen Sie das Einsteckschloss (Mortise Lock) ein und befestigen Sie die Schrauben zunächst nur locker.
• Installieren Sie den Zylinderkragen und den Schließzylinder.
• Drehen Sie den Zylinder im Uhrzeigersinn (CW), um ihn zu sichern.
• Ziehen Sie anschließend alle Schrauben fest, beginnend mit der Schraube, die der Trim-Seite am nächsten liegt.
