Installationsanleitung für Detex 02D Außenhebelgarnitur
Erfahren Sie, wie Sie die Detex 02D, 02DT, 02DU und 02Dx2W Außenhebelgarnitur korrekt montieren, die Anschlagrichtung anpassen und die Tür für die Installation vorbereiten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für die Detex Außenhebelgarnituren der Serien 02D, 02DT, 02DU und 02Dx2W. Die Garnituren sind für Türstärken von 1-3/4 Zoll bis 2-1/4 Zoll ausgelegt. Beachten Sie, dass die Modelle nicht für Türen mit 2 Zoll Stile-Breite geeignet sind. Für technische Unterstützung erreichen Sie den Detex Support unter 1-800-729-3839 (Option 2).
Anpassung der Anschlagrichtung
Falls die Anschlagrichtung von RHR (rechts) auf LHR (links) geändert werden muss, gehen Sie wie folgt vor:
- Legen Sie die Garnitur auf eine saubere Oberfläche.
- Verwenden Sie einen 1/8 Zoll Inbusschlüssel, um die Schraube zu entfernen.
- Ziehen Sie die Sperrplatte zurück. Achtung: Achten Sie darauf, den Messing-Scherstift im Inneren nicht zu verlieren.
- Drehen Sie den Griff und die Platte um 180 Grad.
- Setzen Sie die Platte wieder ein und ziehen Sie die Inbusschraube fest.

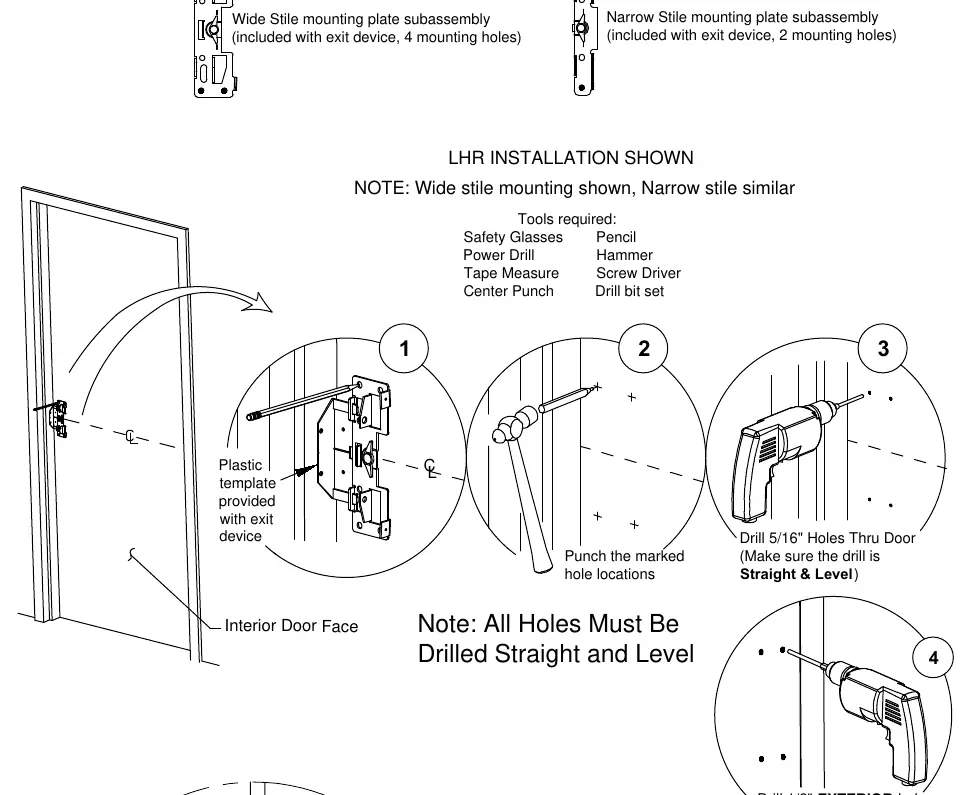

Installation und Montage
Die Installation erfordert eine Bohrmaschine, einen Hammer, einen Körner, einen Bleistift, ein Maßband und einen Schraubendreher. Verwenden Sie die mit dem Panikschloss gelieferte Kunststoffschablone zur Markierung.
- Markieren Sie die Lochpositionen mit der Schablone und körnen Sie diese an.
- Bohren Sie 5/16 Zoll Löcher gerade und waagerecht durch die Tür.
- Bohren Sie die äußeren Löcher mit 1/2 Zoll auf, wobei Sie die zuvor gebohrten 5/16 Zoll Löcher als Führung nutzen.
- Setzen Sie die Garnitur auf die Außenseite der Tür und befestigen Sie die Rückplatte mit den mitgelieferten 1/4-20 x 1 Zoll Maschinenschrauben und Sicherungsscheiben.
Herstellerinformationen
Detex Corporation
Praktische Hilfe
Typische Probleme
Verlust des Messing-Scherstifts bei der Umstellung der Anschlagrichtung.
Arbeiten Sie vorsichtig beim Abnehmen der Sperrplatte und stellen Sie sicher, dass der Stift gesichert ist.
Schwierigkeiten bei der Ausrichtung der Bohrlöcher.
Verwenden Sie unbedingt die mitgelieferte Kunststoffschablone und achten Sie darauf, dass der Bohrer absolut gerade und waagerecht geführt wird.
Vor der Verwendung
- Prüfen Sie die Türstärke (muss zwischen 1-3/4 und 2-1/4 Zoll liegen).
- Stellen Sie sicher, dass es sich nicht um eine 2 Zoll Stile-Tür handelt.
- Verwenden Sie eine Schutzbrille während der Montage.
- Stellen Sie sicher, dass die passende Montageplatte (4 Löcher für Wide Stile, 2 Löcher für Narrow Stile) bereitliegt.
Technische Daten in der Praxis
- 1/4-20 x 1 Zoll Maschinenschraube
- Standardbefestigungsmaterial für die Montage der Garnitur an der Tür.
- 5/16 Zoll Bohrung
- Durchgangsbohrung für die Befestigungsschrauben durch das Türblatt.
Abbildungen und Diagramme
- Die Anleitung unterscheidet zwischen Wide Stile (4 Befestigungspunkte) und Narrow Stile (2 Befestigungspunkte) Montageplatten.
- Die Abbildungen zeigen den Prozess der Lochmarkierung, des geraden Bohrens und der finalen Verschraubung.
Modellkompatibilität
- Nicht für 2 Zoll Stile-Türen geeignet.
- Die Montageplatten sind im Lieferumfang des Exit-Devices (Panikschloss) enthalten.
