Bedienungsanleitung für Denali 18V Brushless Laubbläser ABL4714B-00E
Schnellstartanleitung und vollständiges Benutzerhandbuch für den Denali 18V Brushless Laubbläser (Modell ABL4714B-00E). Erfahren Sie alles über Montage, Betrieb, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Denali 18V Brushless Laubbläser ist für das Wegblasen von trockenem Laub und Gartenabfällen im privaten Bereich konzipiert. Er bietet eine variable Geschwindigkeitsregelung und kann zur Aufbewahrung an einer Wand montiert werden. S. 8, 9
Wichtigste Schritte
- Akku einsetzen: Rippen des Akkus an den Montageschlitzen ausrichten und einschieben, bis er einrastet. S. 11
- Rohr montieren: Nut im Rohr auf den Knopf am Gehäuse ausrichten und aufschieben, bis es einrastet. S. 11
Erste Inbetriebnahme
- Akku einsetzen, Rohr montieren, Ein/Aus-Einstellrad auf '1' drehen und Geschwindigkeit anpassen. S. 11, 12
Probleme und Lösungen
Bläser funktioniert nicht
Akku einsetzen, Kontakte prüfen, Akku laden oder Gerät abkühlen lassen.
S. 15Wartung und Reset
- Regelmäßige Inspektion auf lose Schrauben, Reinigung der Lüftungsschlitze und Entfernen von Fremdkörpern aus dem Lufteinlass. S. 13, 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Luftmenge | 680 m³/h | Maximale Luftleistung | S. 7 |
| Luftgeschwindigkeit | 160 km/h | Maximale Geschwindigkeit des Luftstroms | S. 7 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4
- Technische Daten S. 7
- Bedienung S. 12, 13
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für den Denali 18V Brushless Laubbläser. Das Gerät ist ausschließlich für den privaten Gebrauch zum Wegblasen von trockenem Laub und Gartenabfällen (wie Gras und Zweigen) bestimmt. Es ist nicht für den professionellen Einsatz oder bei Regen/nassen Bedingungen geeignet. Tragen Sie bei der Arbeit stets Gehörschutz und eine Schutzbrille.
Produktbeschreibung
Der Laubbläser besteht aus folgenden Hauptkomponenten:
- A: Blasrohr
- B: Rohr-Entriegelungstaste
- C/G: Lüftungsschlitze
- D: Ein/Aus-Einstellrad mit variabler Drehzahlfunktion
- E: Antistatik-Kabel
- F: Aufhängehaken
- H: Düse
- I: Aufbewahrungsschiene (zur Wandmontage)
Montage und Inbetriebnahme
Vor der ersten Verwendung müssen alle Verpackungsmaterialien entfernt und das Gerät auf Transportschäden geprüft werden.
Akku anbringen/entfernen
Richten Sie die Rippen des Akkus an den Montageschlitzen im Akkufach aus und schieben Sie den Akku hinein, bis er einrastet. Zum Entfernen drücken Sie die Akku-Entriegelungstaste an der Vorderseite des Akkus.

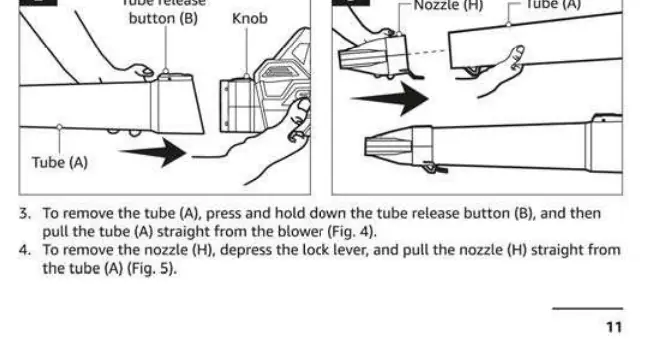

Rohr montieren
Richten Sie die Nut im Rohr (A) auf den Knopf am Gehäuse aus und schieben Sie das Rohr auf, bis es einrastet. Die Düse (H) wird anschließend auf das Rohr (A) geschoben, bis sie ebenfalls einrastet.
Bedienung des Laubbläsers
Stellen Sie vor dem Einschalten sicher, dass das Gerät keine Gegenstände berührt.

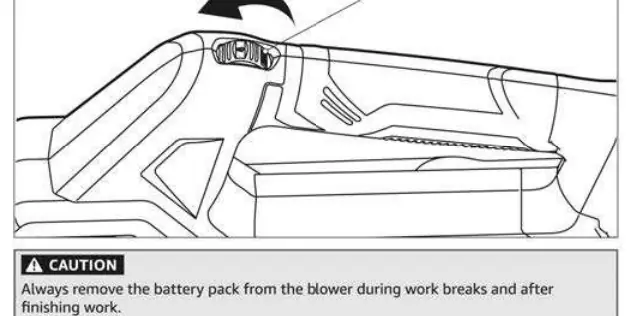

- Drehen Sie das Ein/Aus-Einstellrad (D) auf "1", um den Bläser einzuschalten.
- Regeln Sie den Luftstrom durch Drehen des Einstellrads (D) zwischen "1" und "Max", um die Geschwindigkeit an die Aufgabe anzupassen.
- Zum Ausschalten drehen Sie das Rad auf "0". Der Motor läuft nach dem Ausschalten noch einige Sekunden nach.
Halten Sie das Gerät während der Arbeit immer an den Griffbereichen fest. Blasen Sie um die äußeren Ränder eines Haufens herum, um eine Streuung zu vermeiden.
Reinigung und Wartung
Entfernen Sie vor Reinigungs- oder Wartungsarbeiten immer den Akku.
- Halten Sie die Lüftungsschlitze (C) stets sauber.
- Verwenden Sie keine Lösungsmittel zur Reinigung der Kunststoffteile.
- Wischen Sie die Oberfläche mit einem trockenen Tuch ab.
- Lagern Sie das Gerät an einem trockenen, für Kinder unzugänglichen Ort.

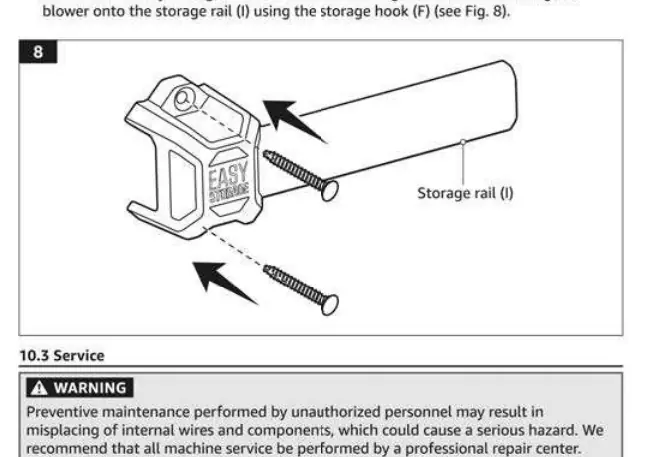

- Nutzen Sie die mitgelieferte Aufbewahrungsschiene (I) zur horizontalen Wandmontage, um den Bläser platzsparend aufzuhängen.
Fehlerbehebung
Sollte der Bläser nicht funktionieren, prüfen Sie, ob der Akku korrekt eingesetzt und geladen ist. Bei Überhitzung lassen Sie Akku und Gerät abkühlen. Bei Defekten am Einstellrad oder Motor wenden Sie sich bitte an eine professionelle Reparaturwerkstatt.
Technische Daten
- Modellnummer: ABL4714B-00E
- Bemessungsspannung: 18 V (max. 20 V)
- Luftmenge: 680 m³/h
- Luftgeschwindigkeit: 160 km/h
- Nettogewicht: ca. 1,95 kg (ohne Akku)
Praktische Hilfe
Typische Probleme
Bläser funktioniert nicht
Akku prüfen, Kontakte reinigen, Akku laden oder Gerät abkühlen lassen.
Bläser läuft unregelmäßig
Defektes Einstellrad oder interne Verkabelung; bitte an eine professionelle Reparaturwerkstatt wenden.
Luftgeschwindigkeit nimmt ab
Lufteinlass auf Blockaden prüfen oder Verschleiß des Gebläses prüfen lassen.
Vor der Verwendung
- Maschine auf beschädigte, fehlende oder lose Teile prüfen.
- Alle Befestigungselemente und Kappen festziehen.
- Funktionstüchtigkeit der Maschine prüfen.
- Akku auf korrekten Sitz prüfen.
- Sicherstellen, dass keine defekten Teile (Rohr, Düse, Gehäuse) verwendet werden.
Technische Daten in der Praxis
- Luftmenge (680 m³/h)
- Gibt das Volumen der bewegten Luft pro Stunde an.
- Luftgeschwindigkeit (160 km/h)
- Gibt die maximale Geschwindigkeit des Luftstroms an.
- Betriebstemperatur (-10 bis +40 °C)
- Zulässiger Temperaturbereich für den Betrieb des Geräts.
Abbildungen und Diagramme
- D: Ein/Aus-Einstellrad mit variabler Drehzahl
- F: Aufhängehaken
- I: Aufbewahrungsschiene zur Wandmontage
Modellkompatibilität
- Nur mit den in der Anleitung aufgeführten Akkus (2 Ah, 4 Ah) und Ladegeräten (ASC5358B-00E/U, ASC5385B-00E/U) verwenden.
