Bedienungsanleitung für Batterieladegerät DEFA MultiCharger 1204R Flex

Wichtige Informationen aus der Anleitung

Das DEFA MultiCharger 1204R Flex und Flex Li ist ein fest installiertes Batterieladegerät für Fahrzeuge. Es ist für den dauerhaften Einbau konzipiert und bietet eine temperaturkompensierte Ladung (nur Flex-Modell) sowie eine integrierte Relaissteuerung für Motor- und Innenraumheizungen. Das Gerät schaltet automatisch in den Erhaltungsmodus, sobald die Batterie vollständig geladen ist.

Installation

Die Installation muss gemäß dem beiliegenden Schaltplan erfolgen. Finden Sie einen geeigneten Montageort, der nicht zu nah an heißen Motorteilen (z. B. Abgaskrümmer, Turbolader) oder beweglichen Teilen (z. B. Lüfter, Lenkgestänge) liegt.

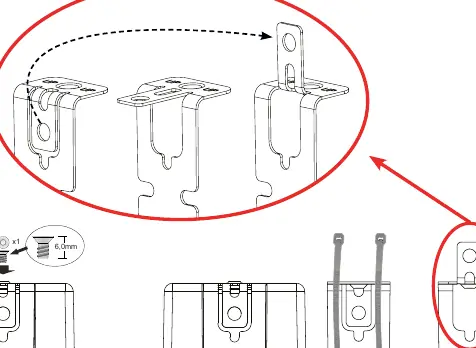

• Montage: Verwenden Sie die Befestigungslöcher an der Halterung oder die mitgelieferten Kabelbinder.
• Verkabelung: Das 12V-Ladekabel darf nicht verlängert oder gekürzt werden, da dies die Ladespannung beeinflusst. Falls eine Verlängerung notwendig ist, muss ein Kabel mit größerem Querschnitt verwendet werden.
• Sicherung: Der Anschluss an die Batterie muss immer über die mitgelieferte Sicherung erfolgen.

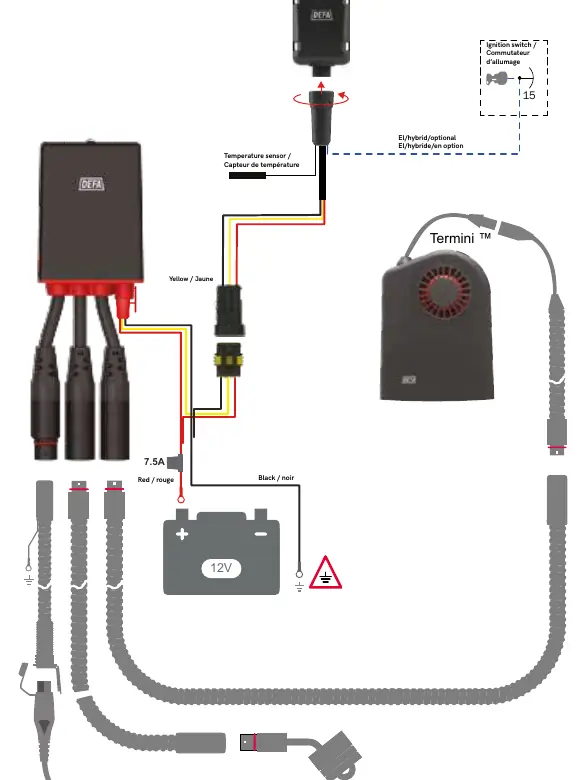

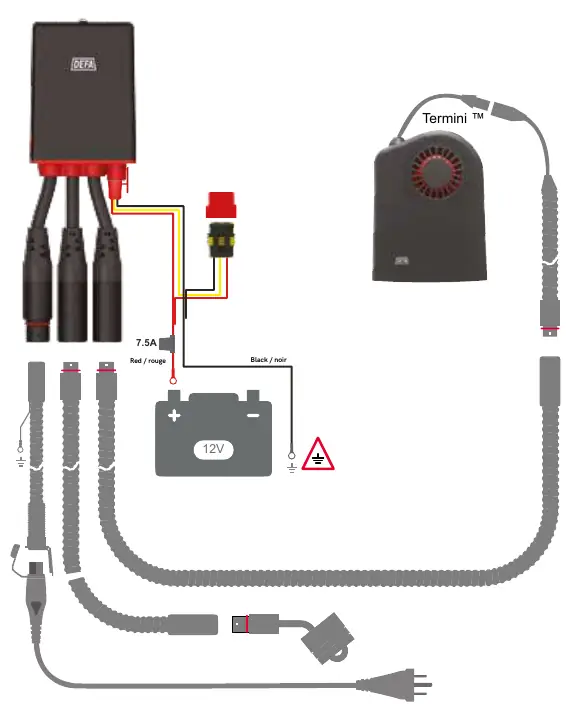

• Steuersignal: Um die Motor- und Innenraumheizung zu aktivieren, muss das Steuersignal (markiert mit einer Uhr) mit +12V versorgt werden (normalerweise über das gelbe Kabel der DEFA-Steuereinheit). Ohne Steuereinheit kann die rote Kappe verwendet werden.

Betrieb

Das Ladegerät arbeitet unabhängig vom Start-Timer des Fahrzeugheizsystems. Es benötigt eine Gegenspannung von ca. 2V, um den Ladevorgang zu starten; es kann daher nicht als 12V-Netzteil (Batterie-Eliminator) verwendet werden.

• LED-Anzeige:
  • Grün blinkend: Ladevorgang läuft.
  • Grün leuchtend: Batterie vollständig geladen.
  • Rot blinkend: Fehler.

Sicherheitshinweise

Beachten Sie unbedingt die folgenden Sicherheitshinweise, um Brand- oder Explosionsgefahr zu vermeiden:

• Laden Sie niemals eine gefrorene Batterie.
• Vermeiden Sie das Laden in geschlossenen Räumen, da Batterien explosive Gase erzeugen können.
• Stellen Sie sicher, dass der Bereich um die Batterie gut belüftet ist.
• Verwenden Sie keine Verlängerungskabel zwischen dem DEFA-Netzkabel und der 120V-Steckdose.
• Trennen Sie das Ladegerät immer vom Stromnetz, bevor Sie Wartungsarbeiten durchführen.
• Nur für Blei-Säure, AGM, EFB, GEL und Lithium-Batterien (nur Flex Li) geeignet.

Technische Daten

Das Gerät ist für 120V-Stromkreise ausgelegt. Die Betriebstemperatur liegt zwischen -40°C und +50°C. Das Gewicht beträgt 325g. Das Gerät erfüllt die Standards UL 1236, CSA C22.2#107.2, FCC Part 15 und ICES-003.
