Bedienungsanleitung für Danfoss 068F2041 TQ Elektronisch gesteuerte Expansionsventile
Erfahren Sie alles über die Installation und den Betrieb der Danfoss TQ Expansionsventile. Dieser Leitfaden enthält wichtige Montagehinweise, technische Spezifikationen und Einbaurichtlinien für eine korrekte Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Betriebshilfe für die elektronisch gesteuerten Expansionsventile der Serie Danfoss TQ. Die Ventile sind für den Einsatz in Kälteanlagen konzipiert. Beachten Sie unbedingt die zulässigen Temperaturbereiche von -30 °C bis +60 °C sowie den maximalen Betriebsdruck (PS) von 22 bar (MWP 320 psig). Die Schutzart des Gehäuses entspricht IP 55 gemäß IEC 529.
Installation und Montage

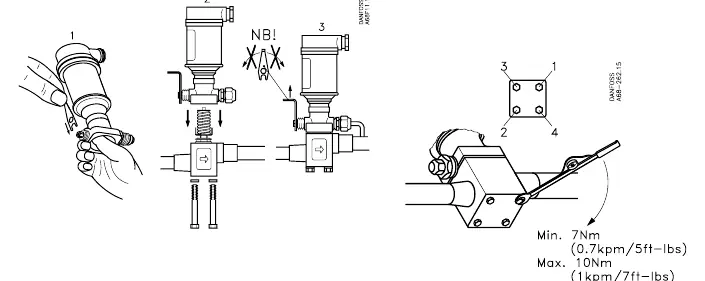

Bei der Montage des Ventils ist auf die korrekte Durchflussrichtung zu achten, die durch einen Pfeil am Ventilgehäuse gekennzeichnet ist. Das Ventil sollte idealerweise vertikal eingebaut werden. Die Einbaulage darf jedoch um maximal 22,5° von der vertikalen Achse abweichen. Achten Sie bei der Installation der Anschlüsse auf ein korrektes Anzugsdrehmoment: Das empfohlene Drehmoment liegt bei 7 Nm (5 ft-lbs), das maximale Drehmoment bei 10 Nm (7 ft-lbs).
Betrieb und Wartung
Die TQ-Ventile werden in Verbindung mit elektronischen Reglern wie dem AKC 24P,W oder EKC 315A betrieben. Stellen Sie sicher, dass die elektrische Verbindung (Pg 13.5) fachgerecht ausgeführt ist. Bei der Wartung ist darauf zu achten, dass die Dichtungen und die Blendenöffnung (Orifice) sauber und unbeschädigt sind. Die Auswahl der korrekten Blende ist entscheidend für die Leistung des Ventils in Bezug auf das verwendete Kältemittel (z. B. R22).
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Ventil funktioniert nicht korrekt
Überprüfen Sie die elektrische Verbindung (Pg 13.5) und die Kompatibilität des Reglers (z.B. AKC 24P,W / EKC 315A).
Leckage am Anschluss
Stellen Sie sicher, dass das Anzugsdrehmoment zwischen 7 Nm und 10 Nm liegt.
Vor der Verwendung
- Prüfen Sie, ob der Temperaturbereich zwischen -30 °C und +60 °C eingehalten wird.
- Stellen Sie sicher, dass der Betriebsdruck 22 bar nicht überschreitet.
- Kontrollieren Sie die Durchflussrichtung anhand des Pfeils am Gehäuse.
- Stellen Sie sicher, dass die Einbaulage nicht mehr als 22,5° von der Vertikalen abweicht.
Abbildungen und Diagramme

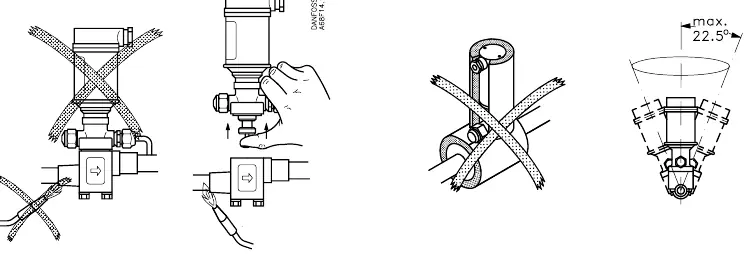

- Das Diagramm zeigt die korrekte vertikale Einbaulage mit einer maximalen Abweichung von 22,5°.
- Die Abbildung verdeutlicht die Anordnung des Ventils im Kältekreislauf in Verbindung mit dem Regler und dem Sensor.
Modellkompatibilität
- Geeignet für den Betrieb mit Reglern wie AKC 24P,W oder EKC 315A.
- Die Auswahl der Blende (Orifice) muss spezifisch auf das Kältemittel (z.B. R22) abgestimmt sein.
