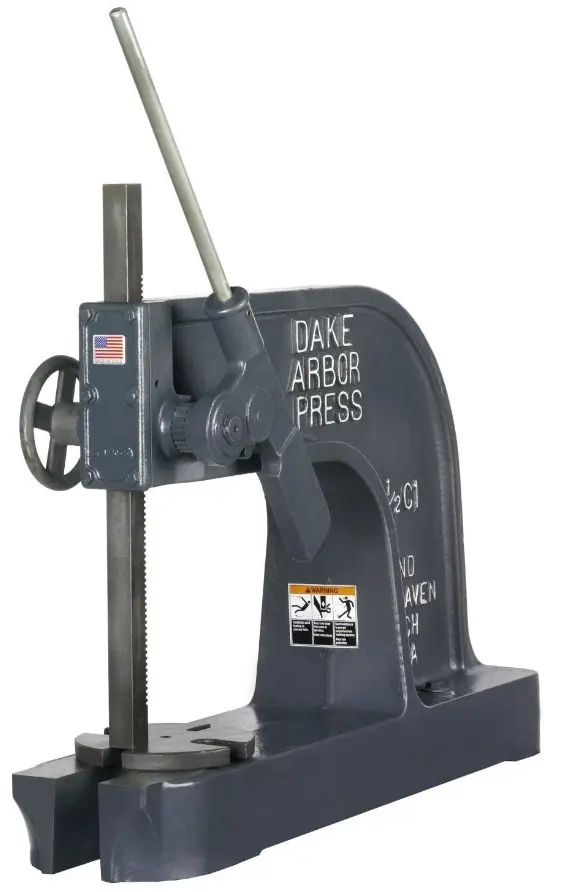

Bedienungsanleitung für DAKE 1-1/2C Ratschen-Hebel-Dornpresse
Schnellstart-Anleitung für die DAKE 1-1/2C Dornpresse: Sicherheitshinweise, korrekte Hebelbedienung, Wartung und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung dient dem sicheren Betrieb der DAKE 1-1/2C Ratschen-Hebel-Dornpresse. Das Gerät ist für die Ein-Personen-Bedienung konzipiert. Es ist strengstens untersagt, die Hebelübersetzung durch Verlängerungen (z. B. Rohre) zu manipulieren oder auf den Stößel zu hämmern. Vor der Inbetriebnahme muss eine Gefährdungsbeurteilung sowie eine PSA-Bewertung durch den Arbeitgeber erfolgen.
Sicherheit
- Tragen Sie stets einen Augenschutz.
- Halten Sie die Hände vom Arbeitsbereich fern.
- Sorgen Sie für einen festen Stand, um Stürze zu vermeiden.
- Sichern Sie das Werkstück gegen Projektile.
- Die Maschine muss sicher am Boden verankert werden, um ein Umkippen zu verhindern.
Bedienung
Die Presse verfügt über zwei Hauptbedienelemente:
- Handrad: Dient zum schnellen Heben oder Senken des Stößels zum Werkstück, ohne dabei Kraft auszuüben.
- Hebel: Wird verwendet, um den Stößel abzusenken und die eigentliche Presskraft auf das Werkstück auszuüben.
Wichtiger Hinweis zur Hebelposition: Ziehen Sie den Hebel niemals über die horizontale Position hinaus. Dies stellt sicher, dass die Sperrklinke korrekt in die Zahnstange eingreift, was Schäden an der Mechanik verhindert.
Wartung
- Halten Sie alle beweglichen Teile gut geölt, um einen reibungslosen Betrieb zu gewährleisten.
- Tragen Sie einen leichten Ölfilm auf die gesamte Oberfläche des Stößels auf, um Korrosion zu verhindern.
Technische Daten
- Modell: 1-1/2C
- Kapazität: 3 Tonnen
- Hebelübersetzung: 48:1
- Stößelgröße: 1-1/4 Zoll x 1-1/4 Zoll x 24-1/2 Zoll
- Max. Werkstückdurchmesser: 35 Zoll
- Ausladung: 17-1/2 Zoll
- Gewicht: 425 lbs
Herstellerinformationen
Dake Corporation
Praktische Hilfe
Typische Probleme
Hebel lässt sich nicht korrekt bedienen oder Zahnstange rutscht.
Stellen Sie sicher, dass der Hebel nicht über die horizontale Position hinaus gezogen wird, damit die Sperrklinke vollständig in die Zahnstange eingreift.
Stößel rostet.
Halten Sie die Oberfläche des Stößels stets mit einem leichten Ölfilm bedeckt.
Vor der Verwendung
- Maschine sicher am Boden verankern.
- Gefährdungsbeurteilung und PSA-Prüfung durchführen.
- Sicherheitsaufkleber auf Lesbarkeit und Vollständigkeit prüfen.
- Bewegliche Teile auf ausreichende Schmierung kontrollieren.
- Augenschutz bereitstellen.
Technische Daten in der Praxis
- Hebelübersetzung 48:1
- Das Verhältnis der aufgewendeten Kraft zur ausgeübten Presskraft; darf nicht durch Verlängerungen verändert werden.
- Kapazität 3 Tonnen
- Maximale zulässige Presskraft des Geräts.
Abbildungen und Diagramme

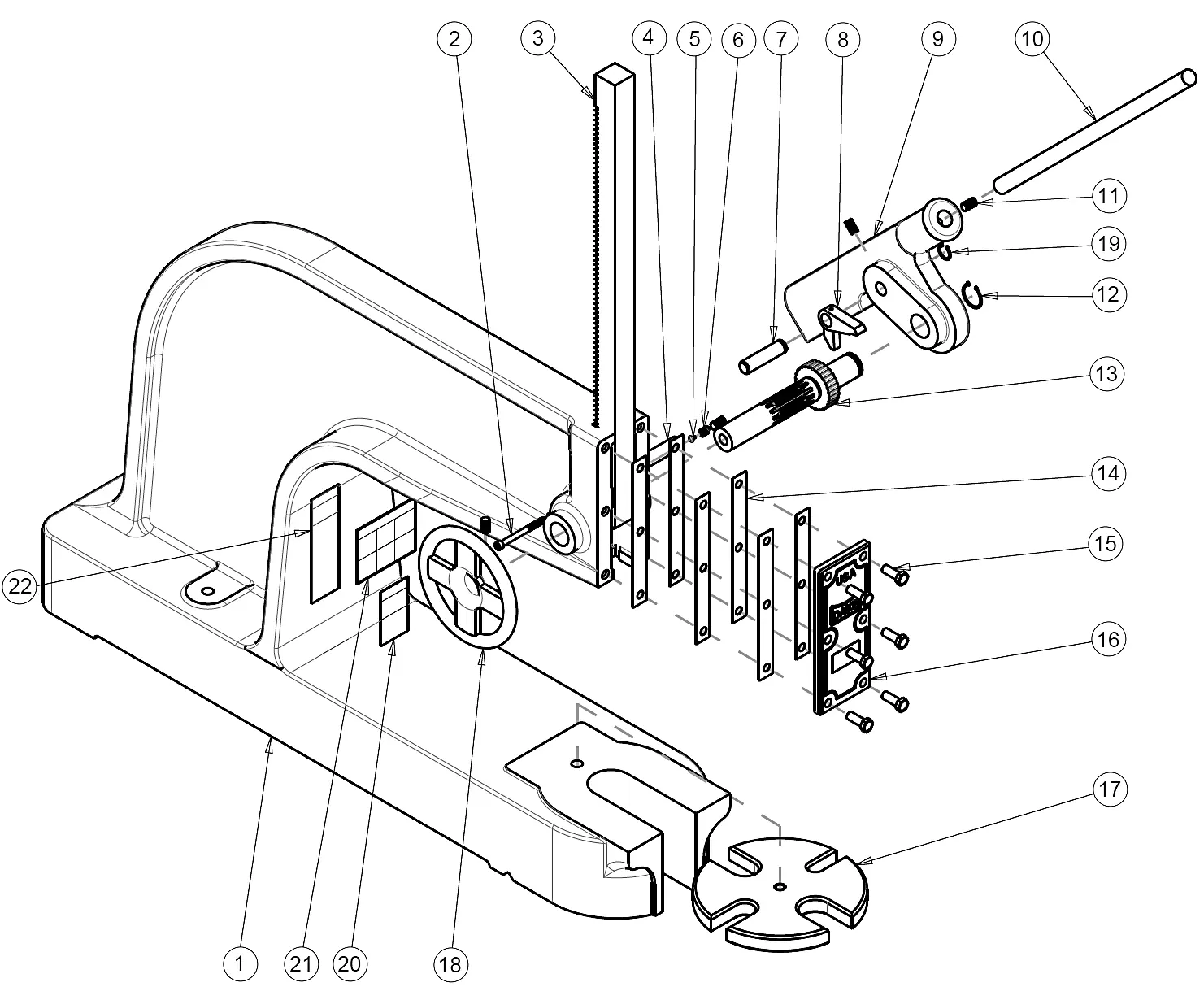

- Die Explosionszeichnung zeigt die Anordnung von Stößel, Zahnstange, Sperrklinke und Handrad.

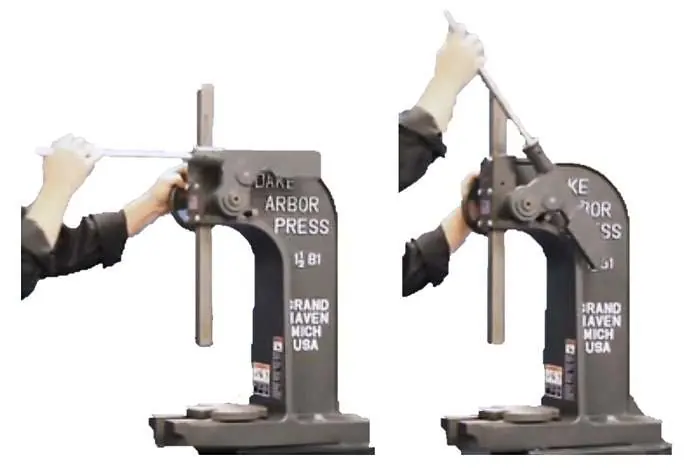

- Die Abbildungen zur Hebelposition verdeutlichen den maximalen Arbeitsbereich des Hebels.
Modellkompatibilität
- Nur für den Betrieb durch eine Person vorgesehen.
- Keine Modifikationen oder Verwendung von nicht autorisierten Verlängerungen zulässig.
