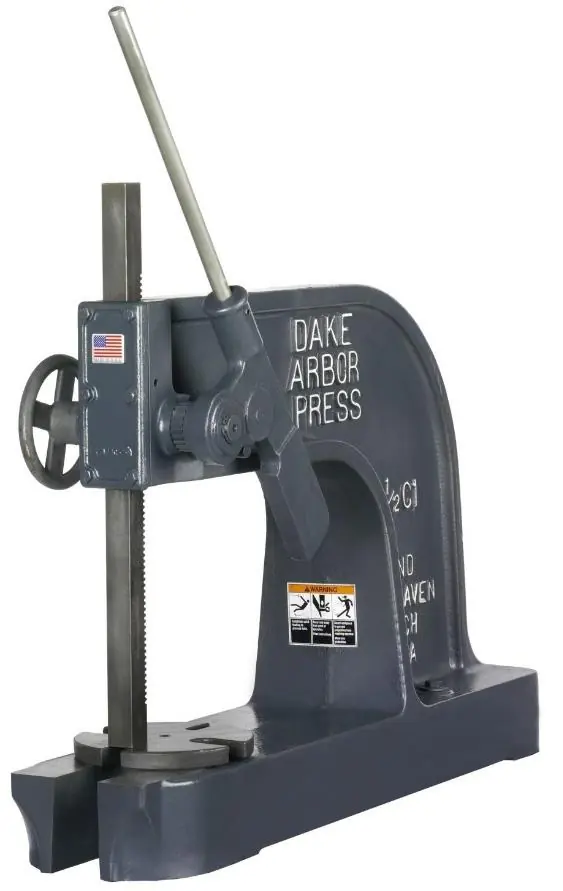

Bedienungsanleitung für DAKE 1-1/2C Ratschen-Hebel-Dornpresse
Erfahren Sie alles über die sichere Bedienung, Wartung und technische Spezifikationen der DAKE 1-1/2C Ratschen-Hebel-Dornpresse. Dieser Leitfaden enthält wichtige Sicherheitshinweise, Anweisungen zur Hebelpositionierung und eine...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für die DAKE 1-1/2C Ratschen-Hebel-Dornpresse. Es ist zwingend erforderlich, alle Sicherheitshinweise vor der Inbetriebnahme zu lesen. Die Presse ist für die Bedienung durch eine einzelne Person ausgelegt. Es ist strengstens untersagt, das Hebelverhältnis durch Verlängerung des Hebels oder Aufsetzen eines Rohrs zu manipulieren. Ebenso darf niemals auf den Stößel gehämmert werden.
Sicherheit
- Der Arbeitgeber ist für eine Gefährdungsbeurteilung und PSA-Bewertung verantwortlich.
- Die Maschine muss sicher am Boden verankert werden, um ein Umkippen zu verhindern.
- Halten Sie Hände vom Arbeitsbereich fern.
- Tragen Sie einen Augenschutz, um sich vor wegfliegenden Werkstückteilen zu schützen.
- Achten Sie auf Quetschstellen zwischen Rahmen, Stößel und Werkstück.
Bedienung
Die Presse verfügt über zwei Hauptbedienelemente:
- Handrad: Dient zum Heben oder Senken des Stößels zum Werkstück, ohne dabei Kraft auszuüben.
- Hebel: Wird verwendet, um den Stößel abzusenken und Kraft auf das Werkstück auszuüben.
Wichtiger Hinweis zur Hebelposition: Ziehen Sie den Hebel niemals über die horizontale Position hinaus. Dies stellt sicher, dass die Sperrklinke korrekt in die Zahnräder eingreift und verhindert Schäden an der Mechanik.
Wartung und Schmierung
Um eine reibungslose Funktion zu gewährleisten, müssen alle beweglichen Teile der Presse gut geölt sein. Tragen Sie zudem einen leichten Ölfilm auf die gesamte Oberfläche des Stößels auf, um Korrosion zu vermeiden.
Ersatzteile
Die Anleitung enthält eine vollständige Explosionszeichnung und eine nummerierte Teileliste (Positionen 1-22), die bei der Identifizierung und Bestellung von Ersatzteilen hilft. Für Ersatzteilbestellungen wenden Sie sich bitte an Dake oder einen autorisierten Händler unter Angabe der Modell- und Teilenummer.
Herstellerinformationen
Dake Corporation
Praktische Hilfe
Typische Probleme
Hebel lässt sich nicht korrekt bedienen oder Zahnräder rutschen.
Stellen Sie sicher, dass der Hebel nicht über die horizontale Position hinaus gezogen wird, damit die Sperrklinke vollständig in die Zahnräder eingreifen kann.
Stößel rostet.
Halten Sie die gesamte Oberfläche des Stößels mit einem leichten Ölfilm bedeckt.
Vor der Verwendung
- Lesen und verstehen Sie alle Sicherheitshinweise und Warnschilder.
- Stellen Sie sicher, dass die Maschine sicher am Boden verankert ist.
- Prüfen Sie, ob alle beweglichen Teile ausreichend geschmiert sind.
- Stellen Sie sicher, dass der Arbeitsbereich frei von unbeteiligten Personen ist.
- Tragen Sie geeignete Schutzausrüstung, insbesondere Augenschutz.
Technische Daten in der Praxis
- Hebelverhältnis
- 48:1, darf nicht durch Verlängerung des Hebels verändert werden.
- Ausladung (Throat)
- 17-1/2 Zoll Abstand zwischen Stößelmitte und Rahmen.
Abbildungen und Diagramme

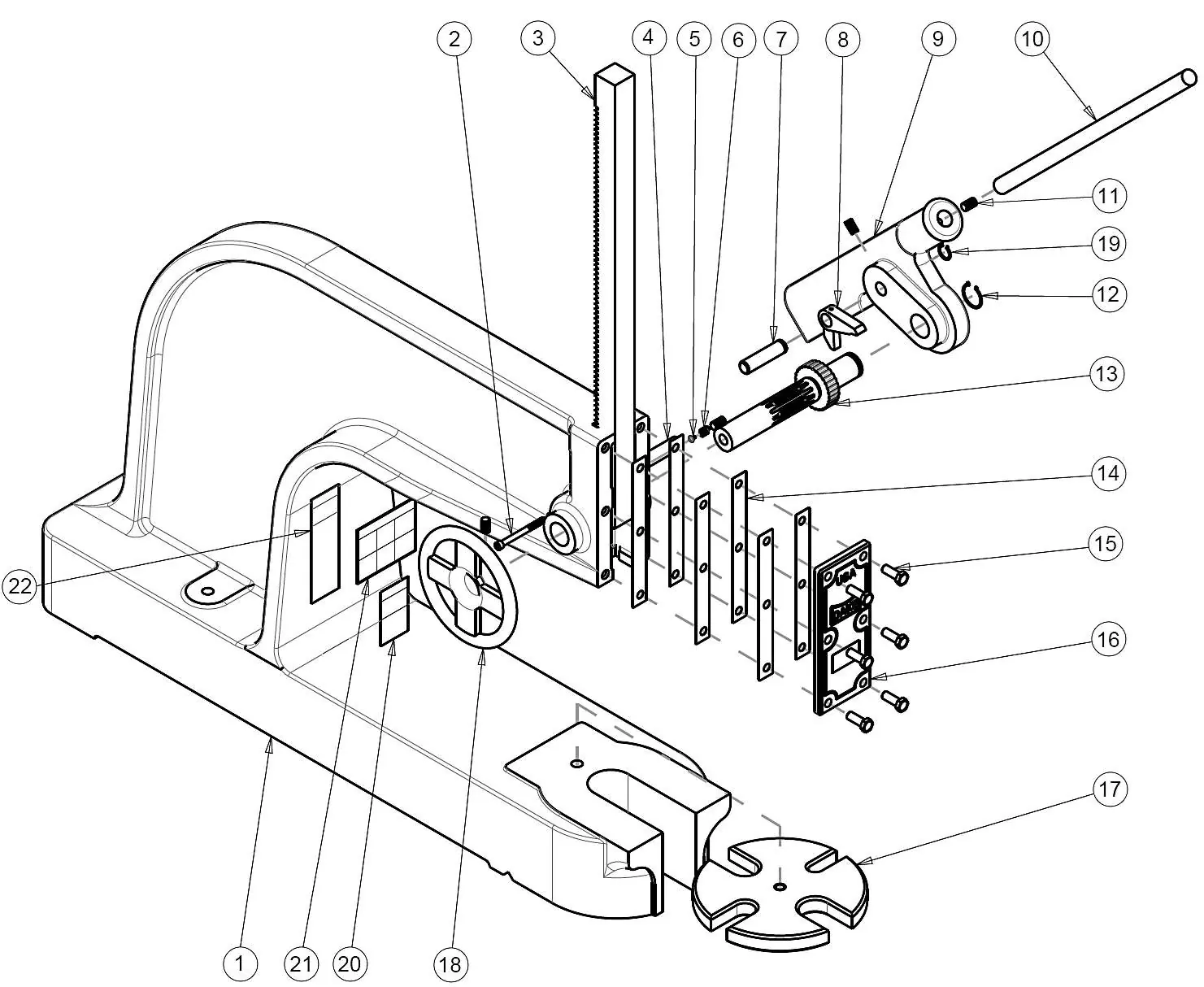

- Die Explosionszeichnung zeigt die Anordnung von Stößel, Sperrklinke, Zahnradspindel und Handrad.
- Die Teileliste ordnet jede Komponente einer spezifischen Teilenummer zu, die für Bestellungen erforderlich ist.
Modellkompatibilität
- Die Maschine ist für die Bedienung durch eine Person konzipiert.
- Verwenden Sie keine Zubehörteile oder Modifikationen, die nicht vom Hersteller genehmigt wurden.
