Bedienungsanleitung für DAKE Ratchet Lever Arbor Press 1-1/2, 1-1/2B und 1-3/4

Schnellstartanleitung für die DAKE Ratchet Lever Arbor Press Modelle 1-1/2, 1-1/2B und 1-3/4. Enthält wichtige Sicherheitshinweise, Bedienungsschritte, Wartungstipps und technische Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die DAKE Ratchet Lever Arbor Press Modelle 1-1/2, 1-1/2B und 1-3/4. Sie enthält grundlegende Sicherheitsregeln, Bedienungsanweisungen und Wartungshinweise. Die Presse ist für die Ein-Personen-Bedienung konzipiert. Es ist strengstens untersagt, das Hebelverhältnis durch Verlängerung des Hebels oder Aufsetzen eines Rohrs zu erhöhen. Schlagen Sie niemals mit einem Hammer auf den Stößel.

Sicherheitshinweise

Sicherheitswarnschilder für den Betrieb der Presse.
Sicherheitswarnschilder für den Betrieb der Presse.
  • Tragen Sie bei der Arbeit stets eine Schutzbrille.
  • Stellen Sie sicher, dass die Presse sicher verankert ist, um ein Umkippen zu verhindern.
  • Halten Sie Hände vom Arbeitsbereich fern.
  • Sichern Sie das Werkstück, um zu verhindern, dass Projektile den Bediener treffen.
  • Ersetzen Sie beschädigte oder fehlende Sicherheitsschilder sofort.

Bedienung

Die Presse verfügt über zwei Hauptbedienelemente:

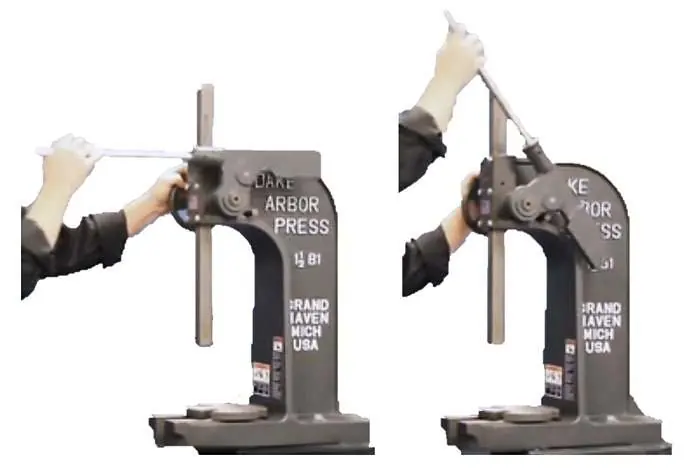

Korrekte Hebelposition: Ziehen Sie den Hebel niemals über die horizontale Position hinaus.
Korrekte Hebelposition: Ziehen Sie den Hebel niemals über die horizontale Position hinaus.
  • Handrad: Dient zum schnellen Heben oder Senken des Stößels zum Werkstück, ohne dabei Kraft auszuüben.
  • Hebel: Wird verwendet, um den Stößel abzusenken und Druck auf das Werkstück auszuüben.

Wichtiger Hinweis zur Hebelposition: Ziehen Sie den Hebel niemals über die horizontale Position hinaus. Ziehen Sie nur bis zur Horizontalen, führen Sie den Hebel dann wieder nach oben, bevor Sie erneut drücken. Dies stellt sicher, dass die Sperrklinke korrekt in die Zahnräder eingreift und verhindert Schäden an der Mechanik.

Wartung und Schmierung

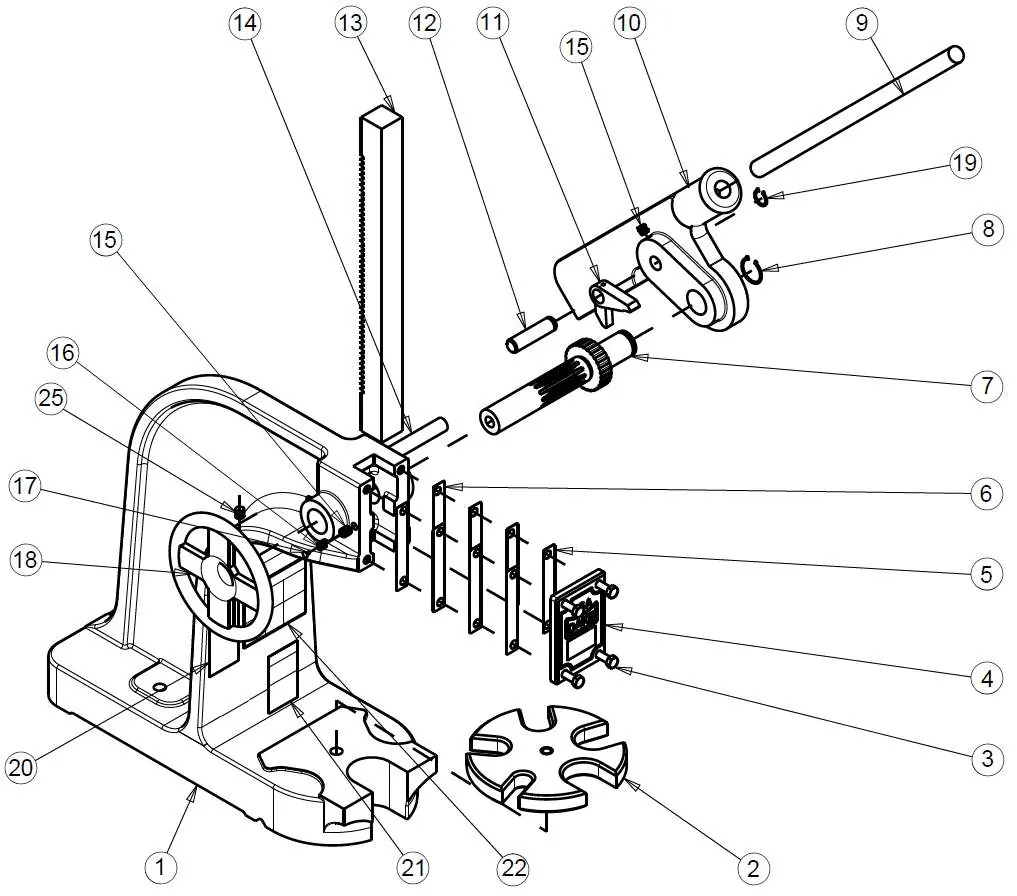

Explosionszeichnung der Presse zur Identifikation der Bauteile.
Explosionszeichnung der Presse zur Identifikation der Bauteile.
  • Halten Sie alle beweglichen Teile der Presse gut geölt, um einen reibungslosen Betrieb zu gewährleisten.
  • Tragen Sie einen dünnen Ölfilm auf die gesamte Oberfläche des Stößels auf, um Korrosion zu vermeiden.

Technische Daten

Die Modelle bieten eine Kapazität von 3 Tonnen bei einem Hebelverhältnis von 48:1. Die genauen Abmessungen, wie Stößelgröße, Durchgangshöhe und Basisabmessungen, variieren je nach Modell (1-1/2, 1-1/2B, 1-3/4) und sind in der Spezifikationstabelle im Dokument aufgeführt.

Kontakt und Service

Für Ersatzteilbestellungen oder technischen Support wenden Sie sich bitte an Dake Corporation unter der Telefonnummer 800.937.3253 oder per E-Mail an [email protected]. Halten Sie bei Anfragen immer die Modellnummer, Seriennummer und Auftragsnummer bereit.

Herstellerinformationen

Dake Corporation

Markenprofil

Praktische Hilfe

Typische Probleme

Hebel lässt sich nicht korrekt betätigen oder rutscht

Stellen Sie sicher, dass der Hebel nicht über die horizontale Position hinaus gezogen wurde. Dies kann dazu führen, dass die Sperrklinke nicht korrekt in die Zahnräder eingreift.

Stößel rostet

Tragen Sie regelmäßig einen dünnen Ölfilm auf die gesamte Oberfläche des Stößels auf.

Presse kippt während des Betriebs

Die Presse muss zwingend sicher auf einer stabilen Unterlage verankert werden.

Vor der Verwendung

  • Prüfen Sie, ob alle Sicherheitsschilder vorhanden und lesbar sind.
  • Stellen Sie sicher, dass die Presse sicher auf dem Untergrund verankert ist.
  • Überprüfen Sie die Schmierung der beweglichen Teile.
  • Tragen Sie eine geeignete Schutzbrille.
  • Stellen Sie sicher, dass das Werkstück sicher positioniert ist.

Technische Daten in der Praxis

Hebelverhältnis
Das Übersetzungsverhältnis von 48:1 darf nicht durch Verlängerung des Hebels verändert werden.
Durchgangshöhe
Der maximale vertikale Abstand zwischen Stößel und Tischplatte.

Abbildungen und Diagramme

  • Die Explosionszeichnung zeigt die Anordnung von Stößel, Zahnstange, Sperrklinke und Handrad.
  • Die Teileliste ordnet jedem Bauteil eine spezifische Nummer zu, die für Ersatzteilbestellungen erforderlich ist.

Modellkompatibilität

  • Modell 1-1/2B verwendet eine spezielle 4-Pocket-Tischplatte.
  • Modell 1-3/4 erfordert spezifische Maschinenschrauben und Socket Cap Screws gemäß Teileliste.
