Montageanleitung für Coaster 223162 Nachttisch mit LED und USB
Vollständige Montageanleitung für den Coaster 223162 Nachttisch mit LED-Beleuchtung und USB-Anschluss. Enthält Schritt-für-Schritt-Anweisungen, Teileliste, Kippschutz-Installation und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Coaster 223162 ist ein Nachttisch mit LED-Beleuchtung und USB-Anschluss. Die Montage erfordert einen Kreuzschlitzschraubendreher und dauert etwa 15 Minuten. S. 2
Wichtigste Schritte
- Montage der Beine S. 3
- Anschluss der LED- und USB-Adapter S. 4
Erste Inbetriebnahme
- Berühren Sie den Sensor am Nachttisch, um das Licht einzuschalten und die Helligkeit anzupassen. S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schubladeninnenmaß | 21.50"W x 12.50"D x 5.25"H | Innenmaße der Schublade | S. 6 |
Wo es im PDF steht
- Montageanleitung S. 2, 3, 4
- Kippschutz-Montage S. 5

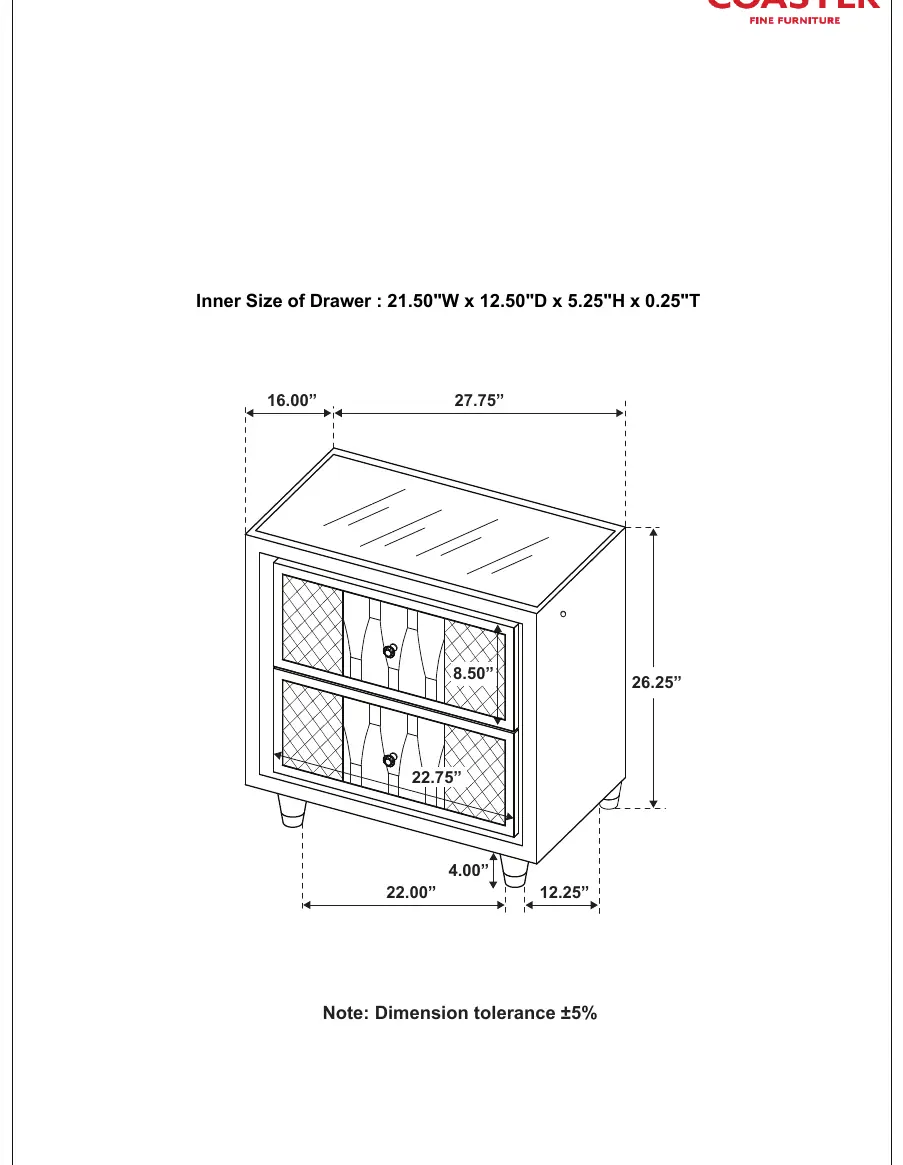

- Technische Zeichnung S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung führt Sie durch den Aufbau des Coaster 223162 Nachttisches. Die geschätzte Montagezeit beträgt ca. 15 Minuten. Bitte stellen Sie sicher, dass alle Teile vor Beginn der Montage vorhanden sind. Für den Aufbau wird ein Kreuzschlitzschraubendreher benötigt, der nicht im Lieferumfang enthalten ist.
Teileliste
- Nachttisch (A)
- Beine (B) - 4 Stück
- Glasplatte (C)
- LED-Adapter (D)
- USB-Adapter (E)
Montageanleitung

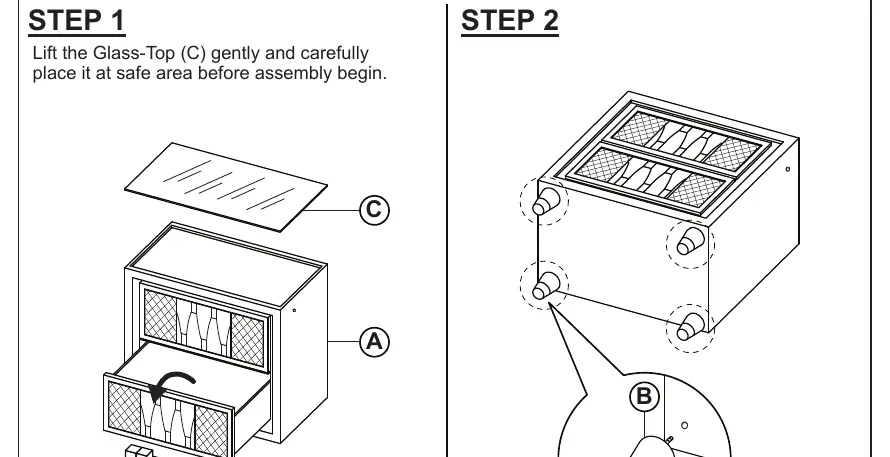

Schritt 1: Heben Sie die Glasplatte (C) vorsichtig vom Nachttisch ab und legen Sie sie an einen sicheren Ort.
Schritt 2: Drehen Sie den Nachttisch um und schrauben Sie die vier Beine (B) in die vorgesehenen Halterungen.
Schritt 3: Führen Sie die weiteren internen Montageschritte gemäß der Abbildung durch, um die Struktur zu sichern.
Schritt 4: Platzieren Sie die Glasplatte (C) wieder auf der Oberseite des Nachttisches (A).

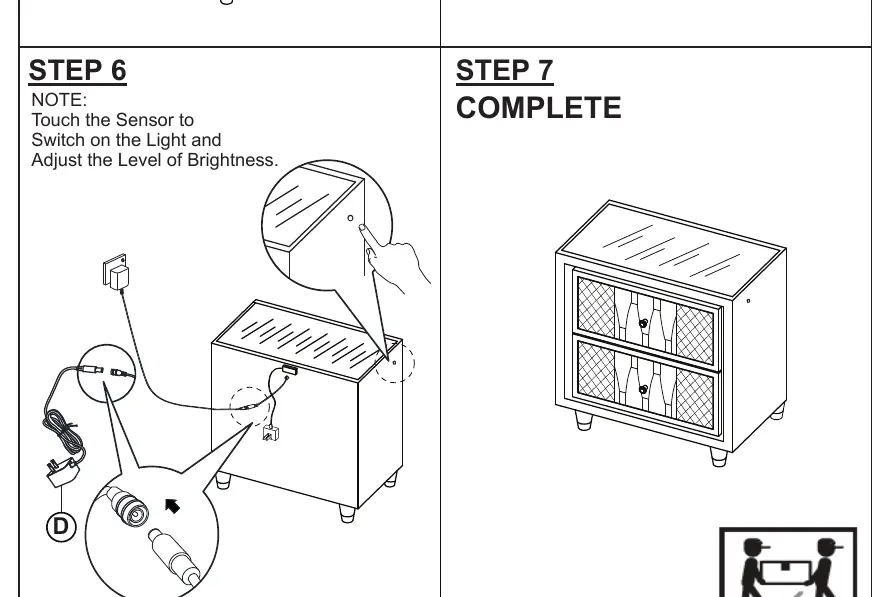

Schritt 5: Schließen Sie den LED-Adapter (D) und den USB-Adapter (E) an die entsprechenden Anschlüsse am Nachttisch an.
Bedienung der LED-Beleuchtung
Berühren Sie den Sensor am Nachttisch, um das Licht einzuschalten. Durch erneutes Berühren oder Halten des Sensors kann die Helligkeit angepasst werden.

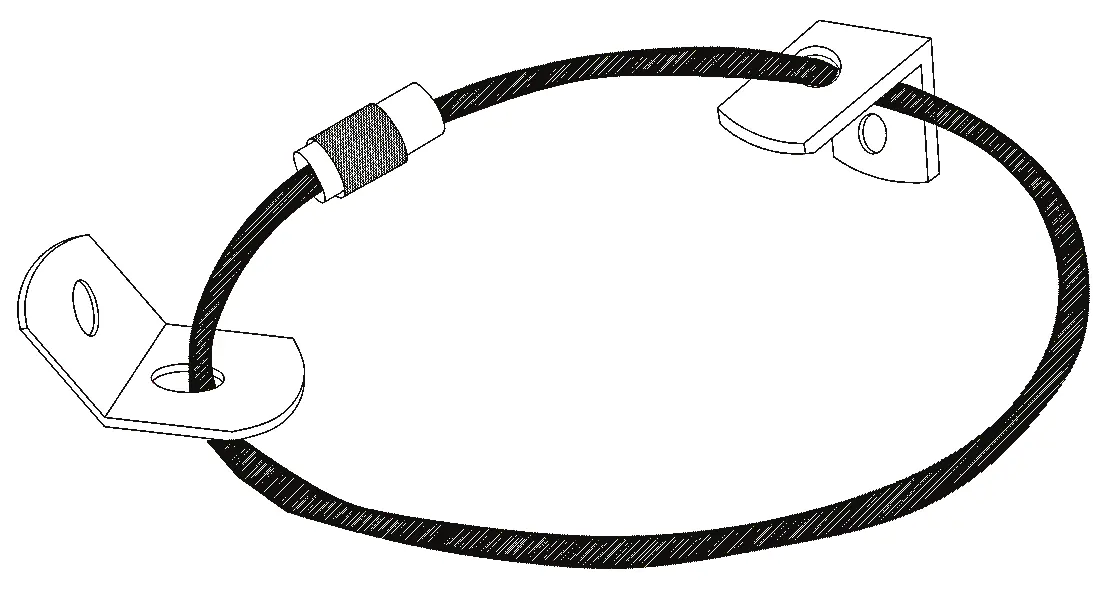

Installation des Kippschutzes
Warnung: Um Verletzungen durch Umkippen zu vermeiden, muss der mitgelieferte Kippschutz installiert werden.
- Befestigen Sie die Halterung mit der kurzen Schraube an der Rückseite des Nachttisches.
- Suchen Sie einen Holzständer in der Wand und befestigen Sie die zweite Halterung mit der langen Schraube ca. 5 cm unterhalb der Oberkante des Nachttisches.
- Fädeln Sie das Sicherungsband durch beide Halterungen und ziehen Sie es fest, bis es sicher verriegelt ist.
Herstellerinformationen
Coaster Furniture
Praktische Hilfe
Typische Probleme
Licht lässt sich nicht einschalten
Überprüfen Sie, ob der LED-Adapter (D) korrekt mit der Stromquelle und dem Nachttisch verbunden ist. Stellen Sie sicher, dass der Berührungssensor sauber ist.
Möbel wackelt
Überprüfen Sie, ob alle vier Beine (B) fest und gleichmäßig in den Nachttisch eingeschraubt sind.
Vor der Verwendung
- Sortieren Sie alle Hardware-Teile nach Größe.
- Prüfen Sie den Lieferumfang auf Vollständigkeit (Nachttisch, 4 Beine, Glasplatte, 2 Adapter).
- Halten Sie einen Kreuzschlitzschraubendreher bereit.
- Entfernen Sie die Glasplatte vor Beginn der Montage, um Beschädigungen zu vermeiden.
Technische Daten in der Praxis
- Schubladeninnenmaß
- 54,6 cm B x 31,75 cm T x 13,3 cm H
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Montage der Beine und die korrekte Platzierung der Glasplatte.
- Der Kippschutz muss zwingend an einem Wandpfosten (Holzständer) befestigt werden.
